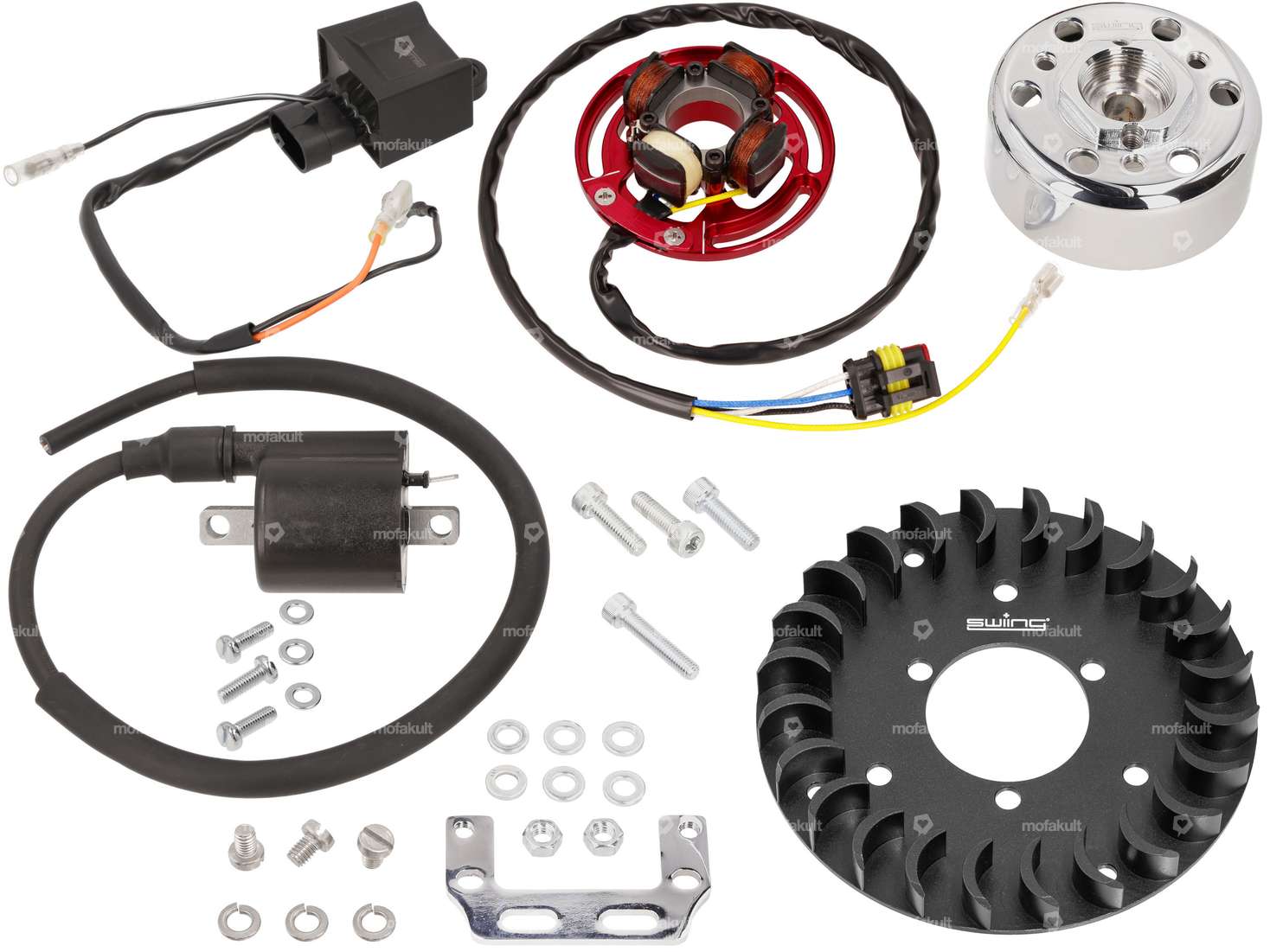

Set completo dell'accensione EVO a 12V con bobina luminosa da 60W e ventola incorporata. Adatto per il vostro ciclomotore Puch X30 Velux / ciclomotore con motore Z50.
L'accensione da corsa è completa di ventola fresata a CNC e fornisce costantemente al vostro cilindro il raffreddamento ottimale.

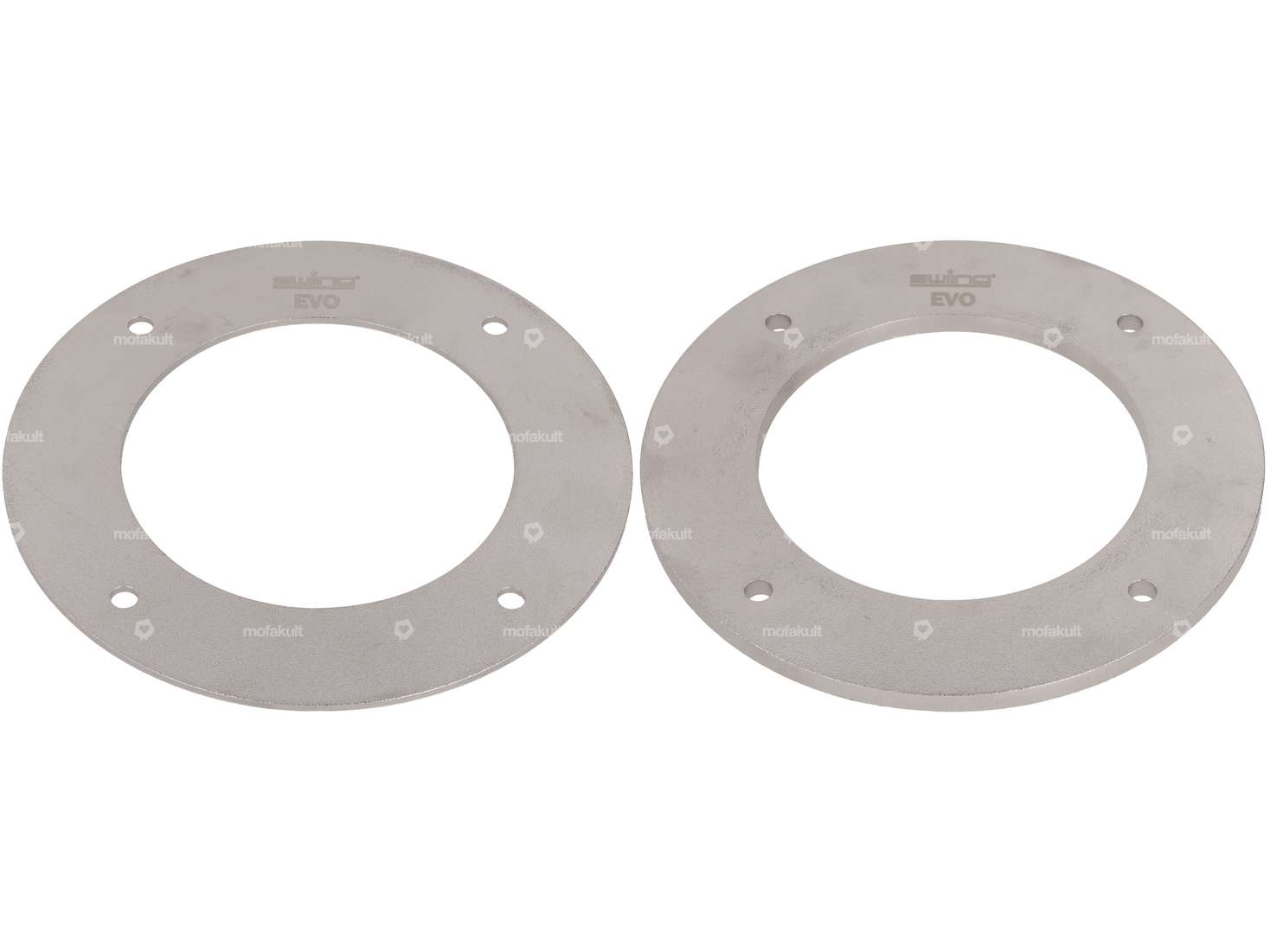

Con i due pesi aggiuntivi da 100 g e 250 g (opzionali), è possibile aumentare la massa del volano in modo da rendere più fluido il funzionamento del motore al minimo e più facile l'avviamento da fermo. A seconda dell'applicazione, il volano viene integrato con 100, 250 o 350 grammi (entrambi i dischi) di massa aggiuntiva.
Vantaggi del centro di messa a punto EVO:
- Sempre una scintilla forte e costante
- Nessun errore di accensione
- Regolazione unica
- Minima usura
- Grande campo di regolazione grazie alle lunghe scanalature
Le seguenti caratteristiche speciali caratterizzano questa accensione:
- Dalla fabbrica più massa volanica rispetto alle accensioni HPI, quindi motore più fluido al minimo (382 grammi)
- Volano finemente bilanciato per ridurre le vibrazioni
- Filettatura del grilletto con normale passo M26x1. 5 mm, per cui le normali accensioni Bosch/Dintorni non sono soggette a usura.5 mm, per cui è possibile utilizzare i normali estrattori per volani Bosch/Ducati
- Facile regolazione della fasatura dell'accensione

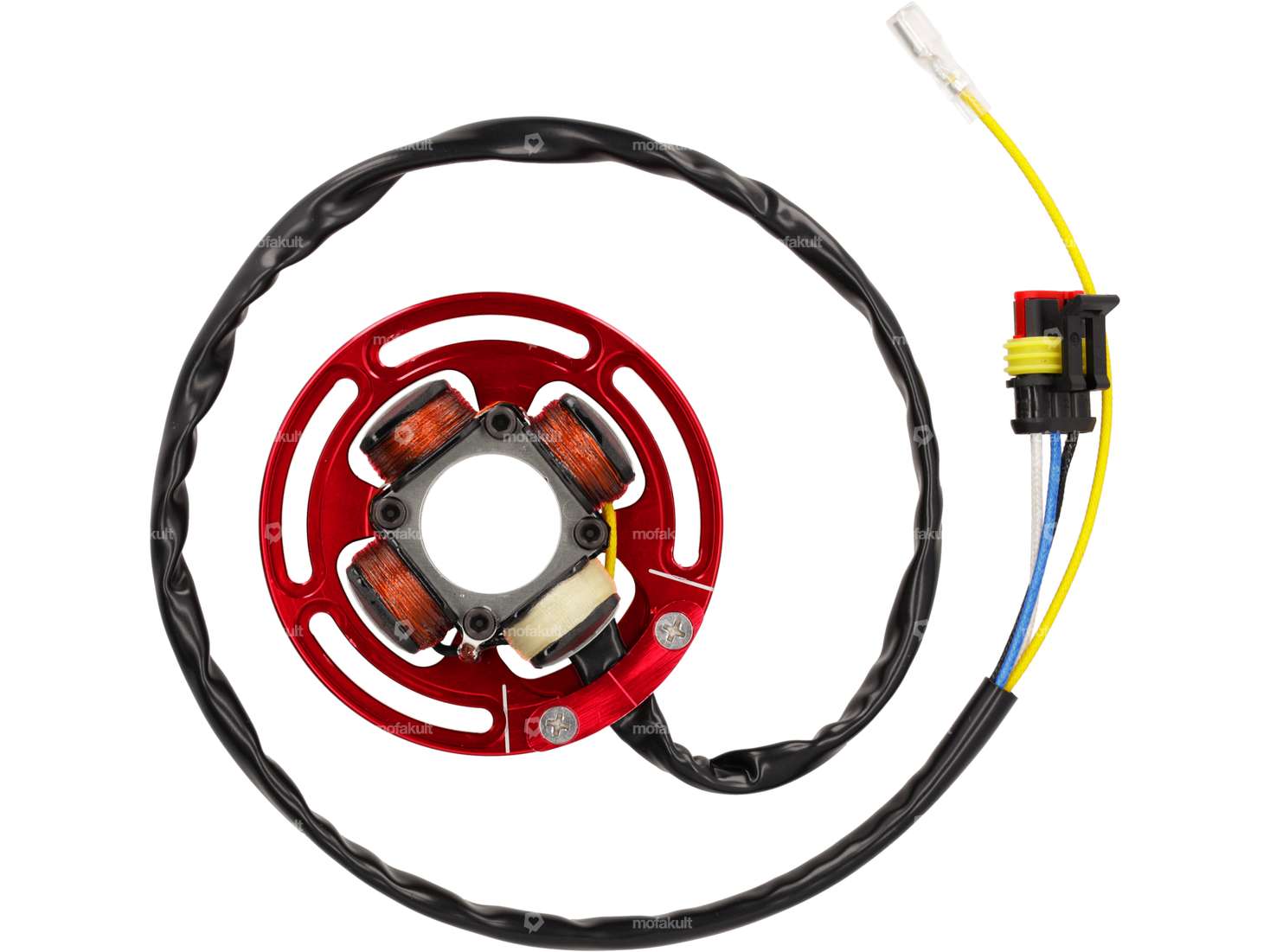

- Lo statore è stato progettato per carichi termici elevati;progettato per carichi termici elevati, niente più guasti dovuti al surriscaldamento
- Curva di accensione ottimizzata (regolazione 12° - 14°)
- Tensione leggera: 12 Volt
- Produzione luminosa: 60 Watt
- Ø volano esterno: 75 mm
- Cono del volano: Rapporto 1:5 (standard per alberi motore Puch &; Sachs)
- Ø piastra statore esterna: 90 mm
Istruzioni per l'installazione:
- Motori a rotazione destra: Impostare il pistone su TDC, la marcatura sulla piastra di base a ore 11 (a sinistra del logo swiing) deve corrispondere alla marcatura sul volano, in modo da ottenere un punto di fasatura di 2 mm prima di TDC.
- Motori a rotazione sinistra: impostare il pistone su TDC, la marcatura sulla piastra di base a ore 13 (a destra del logo girevole) deve corrispondere alla marcatura sul volano; in questo modo si ottiene un punto di fasatura di 2 mm prima di TDC.
- Torsione di serraggio del volano: 37 - 39 Nm (non è disponibile la cava per la chiavetta)
- La CDI e la bobina di accensione devono essere alimentate con una buona messa a terra, altrimenti possono danneggiarsi in breve tempo.
- Il sistema di illuminazione deve essere dotato anche di un regolatore di tensione a 12 V.
- 1 = nero
- 2 = blu
- 3 = bianco
Attenzione: Non utilizzare in nessun caso viti troppo lunghe per montare la ventola, altrimenti si potrebbe danneggiare l'avvolgimento dello statore. Un set di viti adatto è incluso nella fornitura.
Acquistando questo set completo, c'è una notevole percentuale di sconto sul prezzo al dettaglio dei singoli pezzi.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
| Produttore | swiing® parti ingegnose |
| Ø Volano interno | 63.5 mm |
| Tensione | 12 V |
| Tensione della bobina luminosa | 12 V |
| Prestazioni | 60 W |
| Senso di rotazione | qualsiasi |
| Ø piastra di montaggio | 90 mm |
| Tipo di montaggio | Viti |
| Ø Volano esterno | 75 mm |
| Numero di punti di fissaggio | 3 Stk |
| Area di applicazione | Sintonizzazione, Alta gamma, Corsa |
| Puch | Z50 (X30 Velux) |
