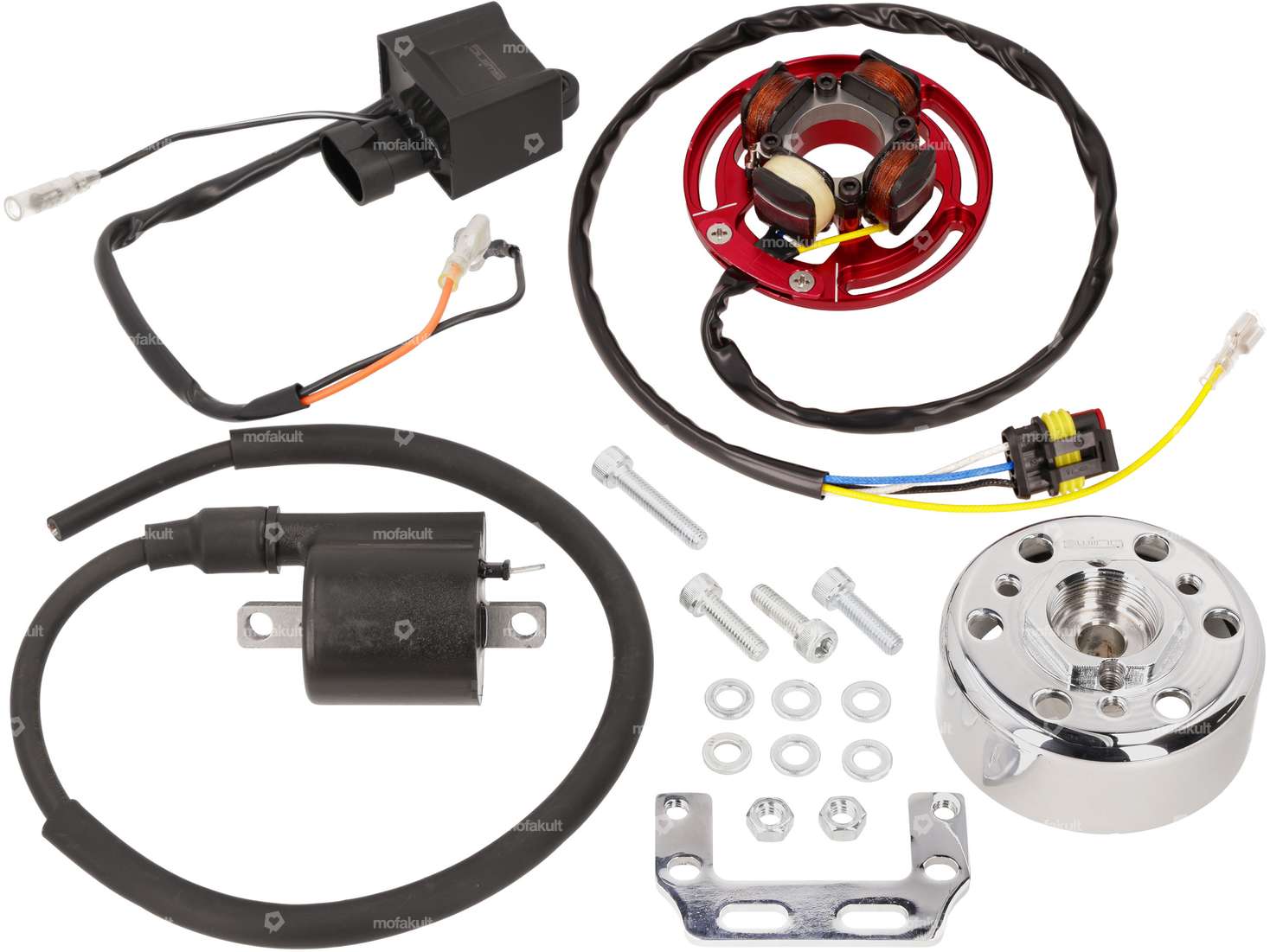

Set completo dell'accensione EVO a 12V con bobina incorporata da 60W, adatta a vari ciclomotori con motore Sachs 503 AB, AC, ADV.
Con il peso aggiuntivo di 280 g, selezionabile come optional, è possibile aumentare la massa del volano in modo da rendere più fluido il funzionamento del motore al minimo e più facile l'avviamento da fermo.
Vantaggi della messa a punto dell'accensione EVO:
- Scintilla sempre forte e costante
- Nessuna falsa accensione
- Regolazione unica
- Poco o niente usura
- ampio intervallo di regolazione grazie alle lunghe fessure
Le seguenti particolarità caratterizzano questa lingua:

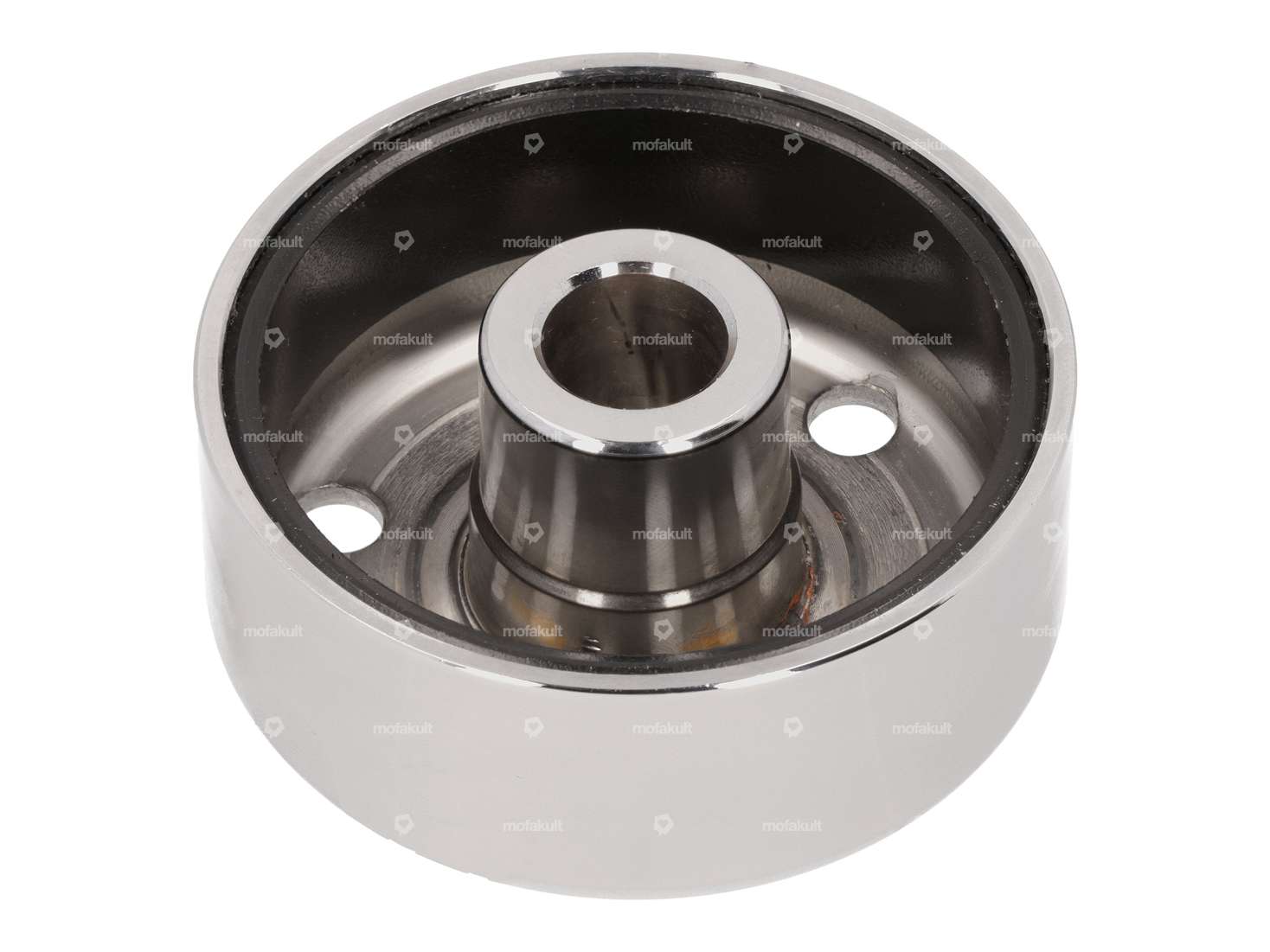

- Dalla fabbrica più massa volanica rispetto alle accensioni HPI, quindi motore più fluido al minimo (382 grammi)
- Volano finemente bilanciato per ridurre le vibrazioni
- Filettatura del grilletto con passo normale M26x1,5 mm, per cui è possibile utilizzare i normali estrattori per volani Bosch/Ducati .
- Regolazione della fasatura dell'accensione facile da usare per i bambini .

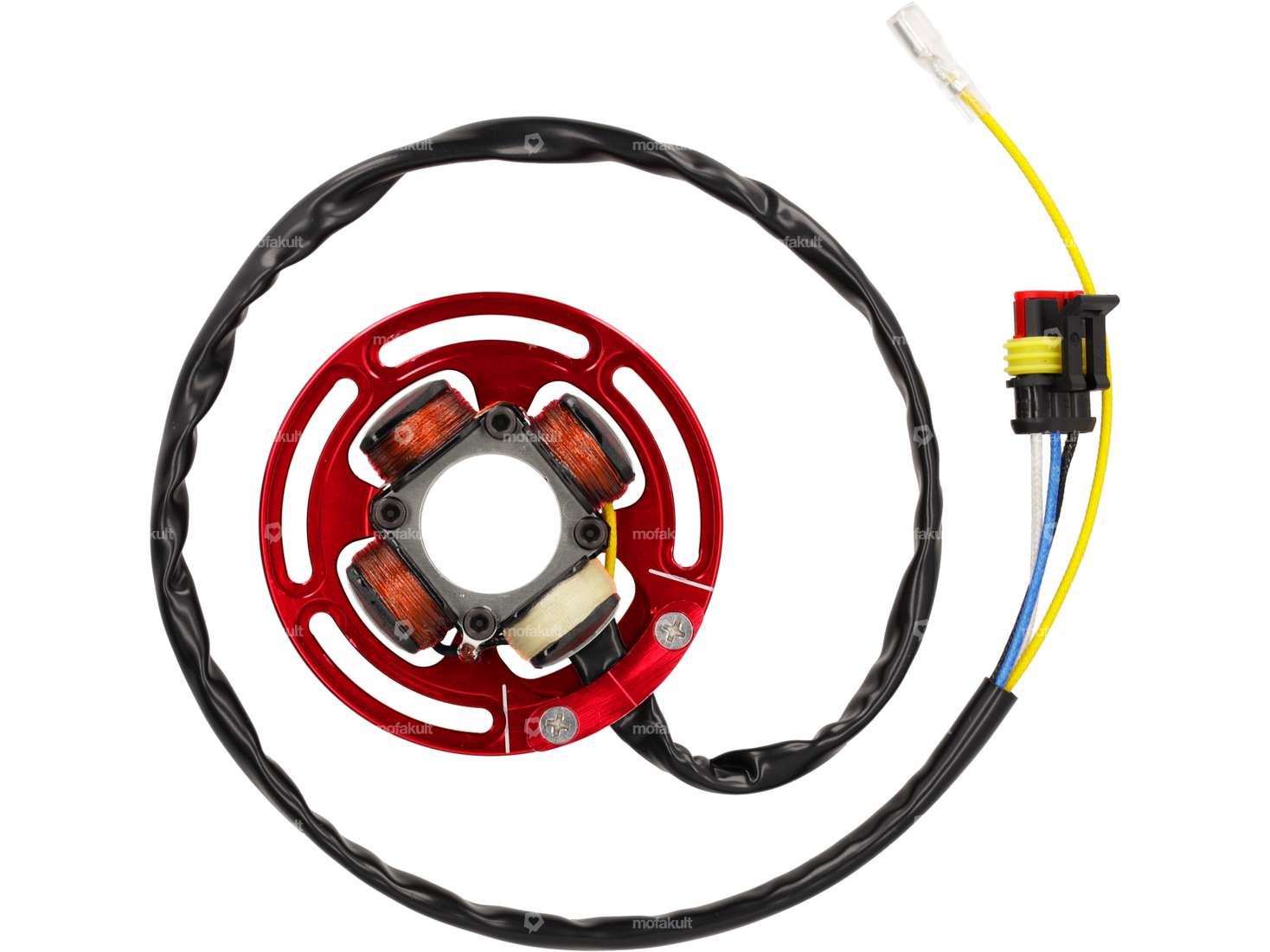

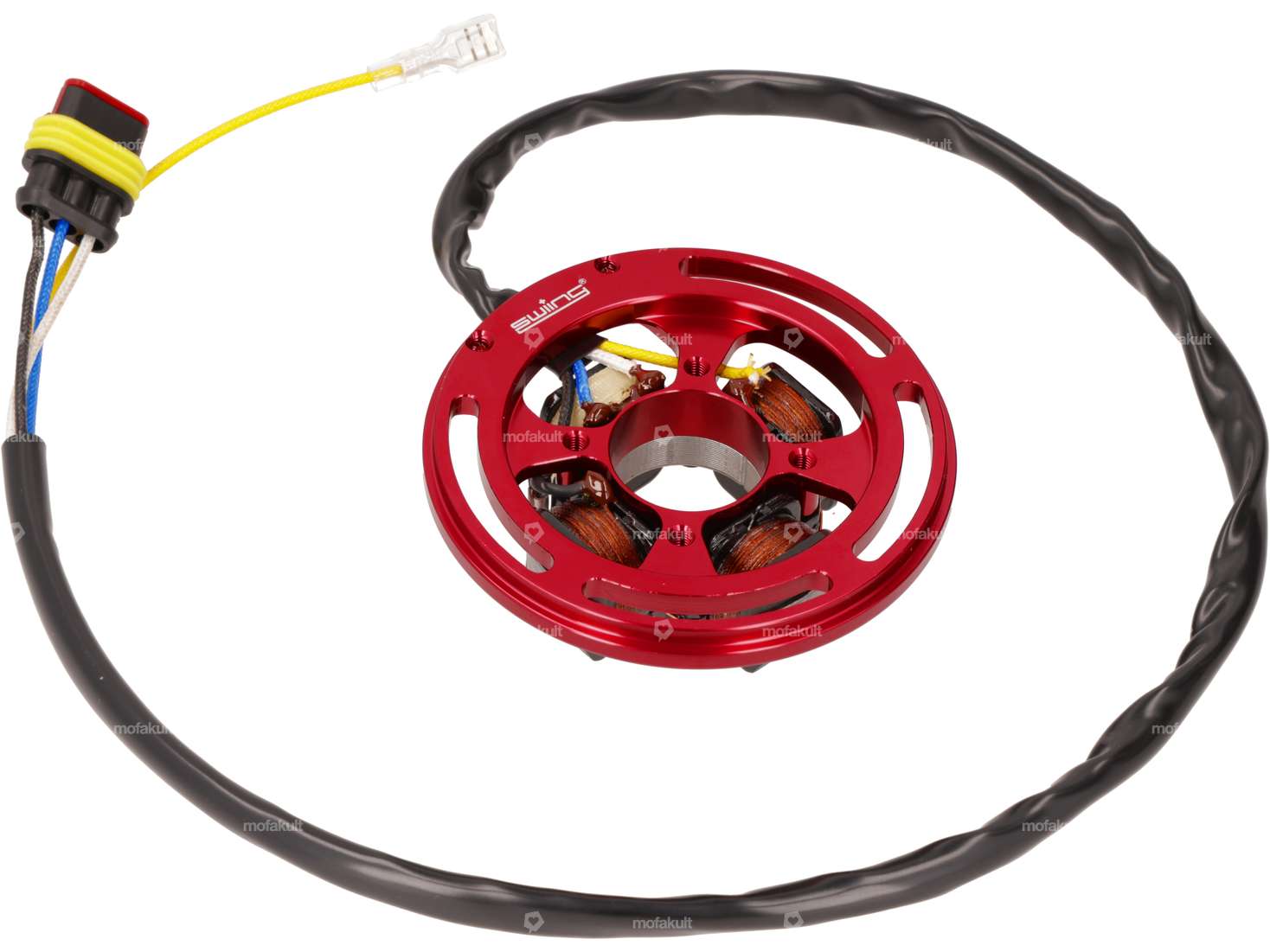

- Lo statore è stato progettato per carichi termici elevati, senza più guasti dovuti al surriscaldamento .
- Curva di accensione ottimizzata (regolazione 12° - 14°)
- Tensione luminosa: 12 volt
- Potenza luminosa: 60 watt
- Ø volano esterno: 75 mm
- Cono del volano: Rapporto 1:5 (standard per alberi motore Puch & Sachs)
- Ø piastra statore esterna: 90 mm
Istruzioni per l'installazione:
- Motori a rotazione sinistra: impostare il pistone su TDC, la marcatura sulla piastra di base a ore 13 (a destra del logo girevole) deve corrispondere alla marcatura sul volano,
in questo modo si ottiene un punto di fasatura di 2 mm prima di TDC.
- Torsione di serraggio del volano: 37 - 39 Nm (non è presente la cava per la chiavetta)

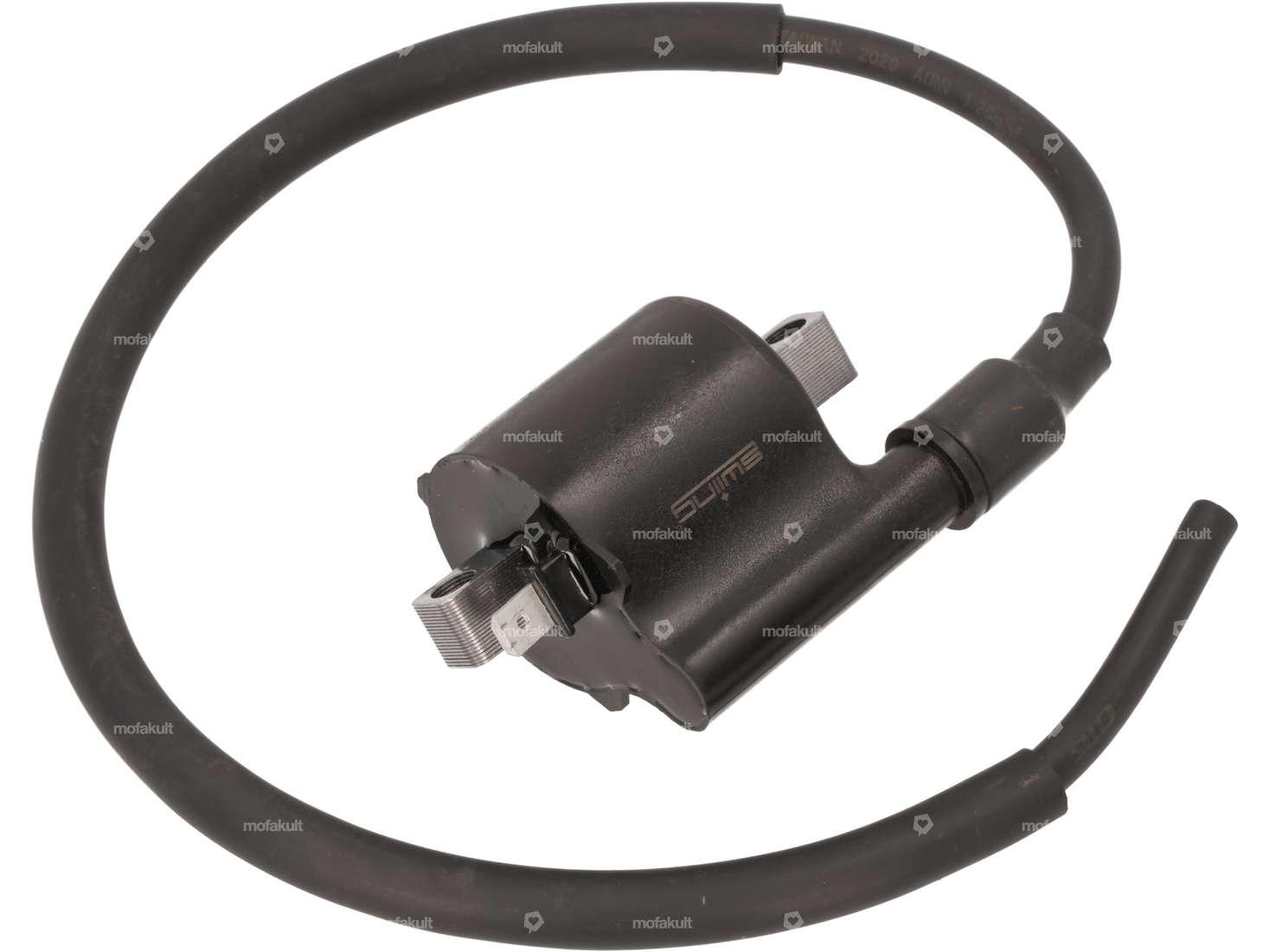

- La CDI e la bobina di accensione devono essere alimentate con una buona terra (messa a terra), altrimenti possono essere danneggiate in breve tempo.
- Il sistema di illuminazione deve essere dotato di un regolatore di tensione da 12 V.
Corretta assegnazione dei pin del connettore Superseal:
- 1 = nero
- 2 = blu
- 3 = bianco
Nota: Questa versione dello swiing® geniale EVO Zündung non è compatibile con i motori Sachs 503 raffreddati a soffiante.
Acquistando questo set completo, si ottiene un forte sconto sul prezzo al dettaglio delle singole parti.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
| Produttore | swiing® parti ingegnose |
| Ø Volano interno | 63.5 mm |
| Tensione | 12 V |
| Tensione della bobina luminosa | 12 V |
| Prestazioni | 60 W |
| Senso di rotazione | qualsiasi |
| Ø piastra di montaggio | 90 mm |
| Tipo di montaggio | Viti |
| Numero di punti di fissaggio | 3 Stk |
| Ø Volano esterno | 75 mm |
| Area di applicazione | Sintonizzazione, Corsa, Alta gamma |
| Sachs | 503 - AB, AC, ADV |
