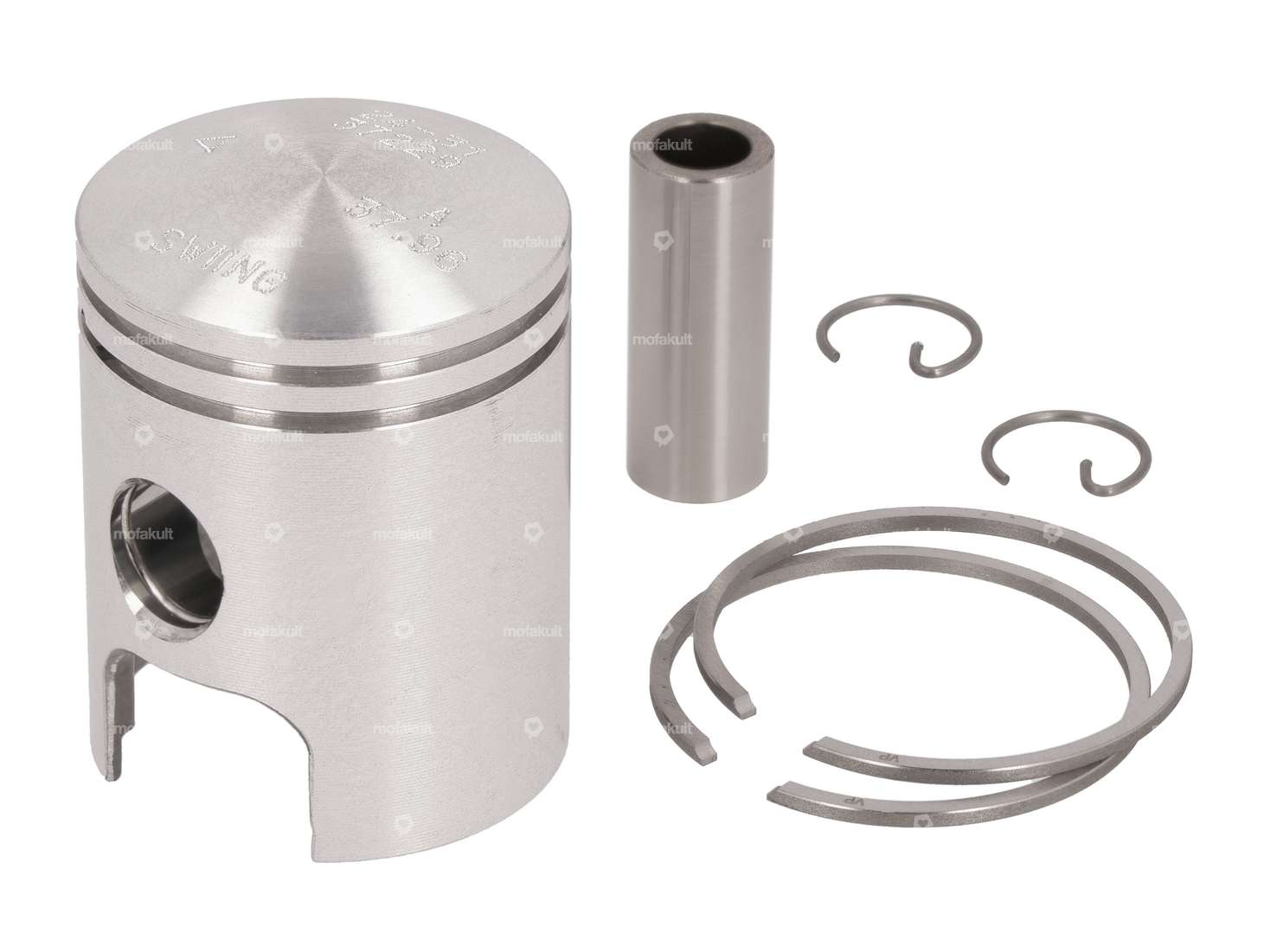

Pistone Vertex da 38,0 mm con due anelli rettangolari da 1,5 mm con sistema di bloccaggio dei fianchi (FS), compatibile con i cilindri Puch Maxi e X30 Sport NS/NL.
Le quote dettagliate del pistone, conformi al disegno tecnico, sono riportate nella sezione “Dettagli”. Inoltre, nella legenda delle immagini puoi trovare informazioni sulle fasce di pistone più comuni, sui loro battiti e sui tipi di fissaggio.
Il pistone garantisce una maggiore durata e offre un leggero aumento di potenza rispetto al pistone originale. Il pistone Vertex, prodotto per swiing, si distingue per la lavorazione di alta qualità e la perfetta precisione di montaggio.
Tipo di tolleranza: 4
Il kit pistone contiene perno del pistone, clip del pistone e fasce elastiche.
Nota: durante il montaggio, prestare attenzione alla direzione di installazione. Il pistone va inserito con la freccia rivolta verso lo scarico sul lato di scarico.
Gli attrezzi di montaggio necessari, i dispositivi di bloccaggio per i perni del pistone e, se necessario, il cilindro corrispondente sono disponibili nella sezione degli accessori.
Il pistone Vertex prodotto per swiing® si contraddistingue per la lavorazione di alta qualità e la perfetta precisione di accoppiamento.
| Diametro nominale | 38 mm |
| Produttore | parti di rilancio swiing®, Vertice |
| Anello del pistone spesso | 1.6 mm |
| Ø esterno del pistone (A) | 37.96 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Altezza di compressione (C) | 22.45 mm |
| Curvatura (D) | 3.5 mm |
| Altezza totale del pistone (E) | 50.45 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Dispositivo di sicurezza laterale (FS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Gruppo di tolleranza | A |
| Kit pistone di peso | 71 g |
| Puch | E50 ZA50 (raffreddato ad aria) Z50 (X30 Sport) |
