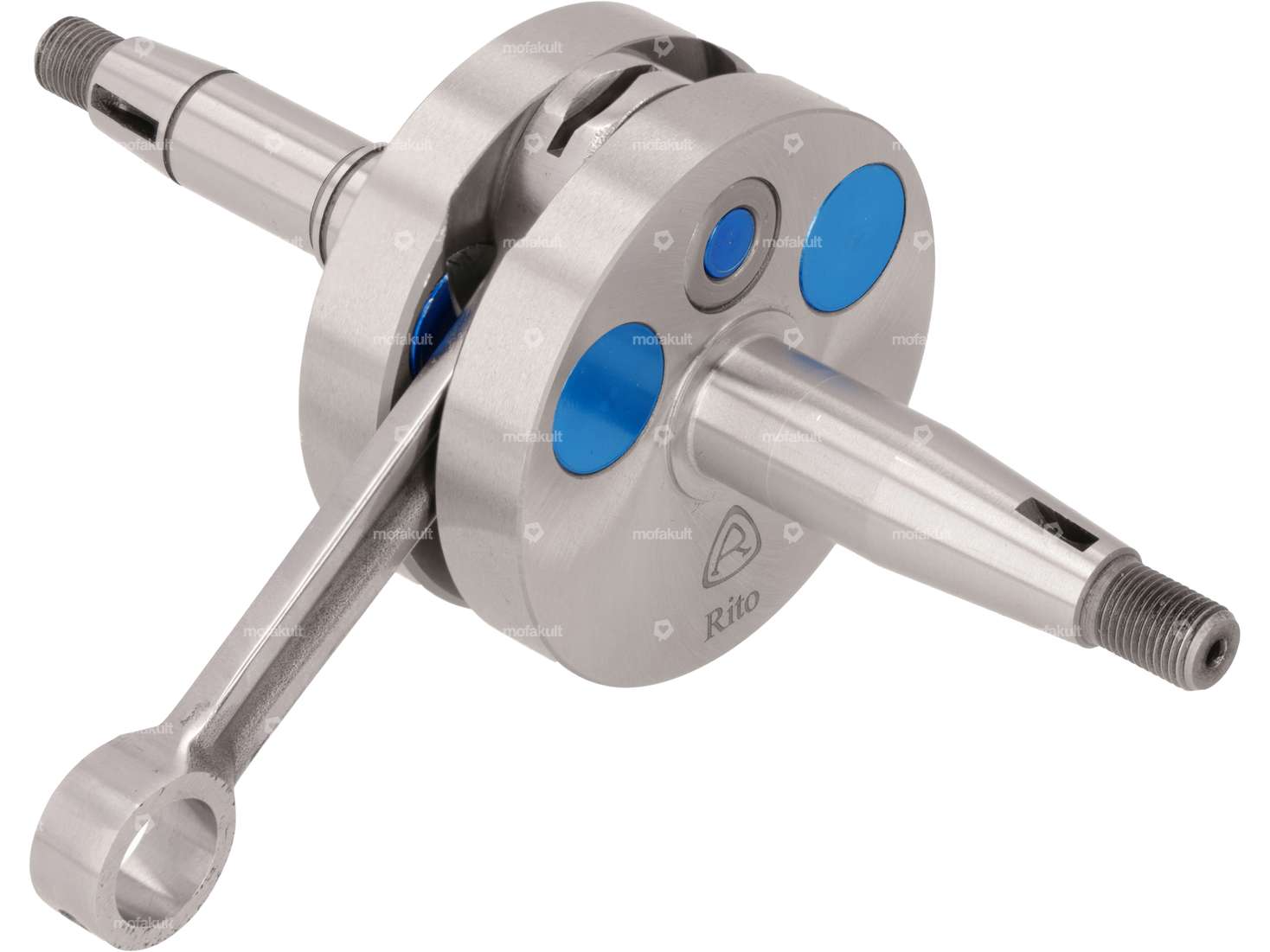

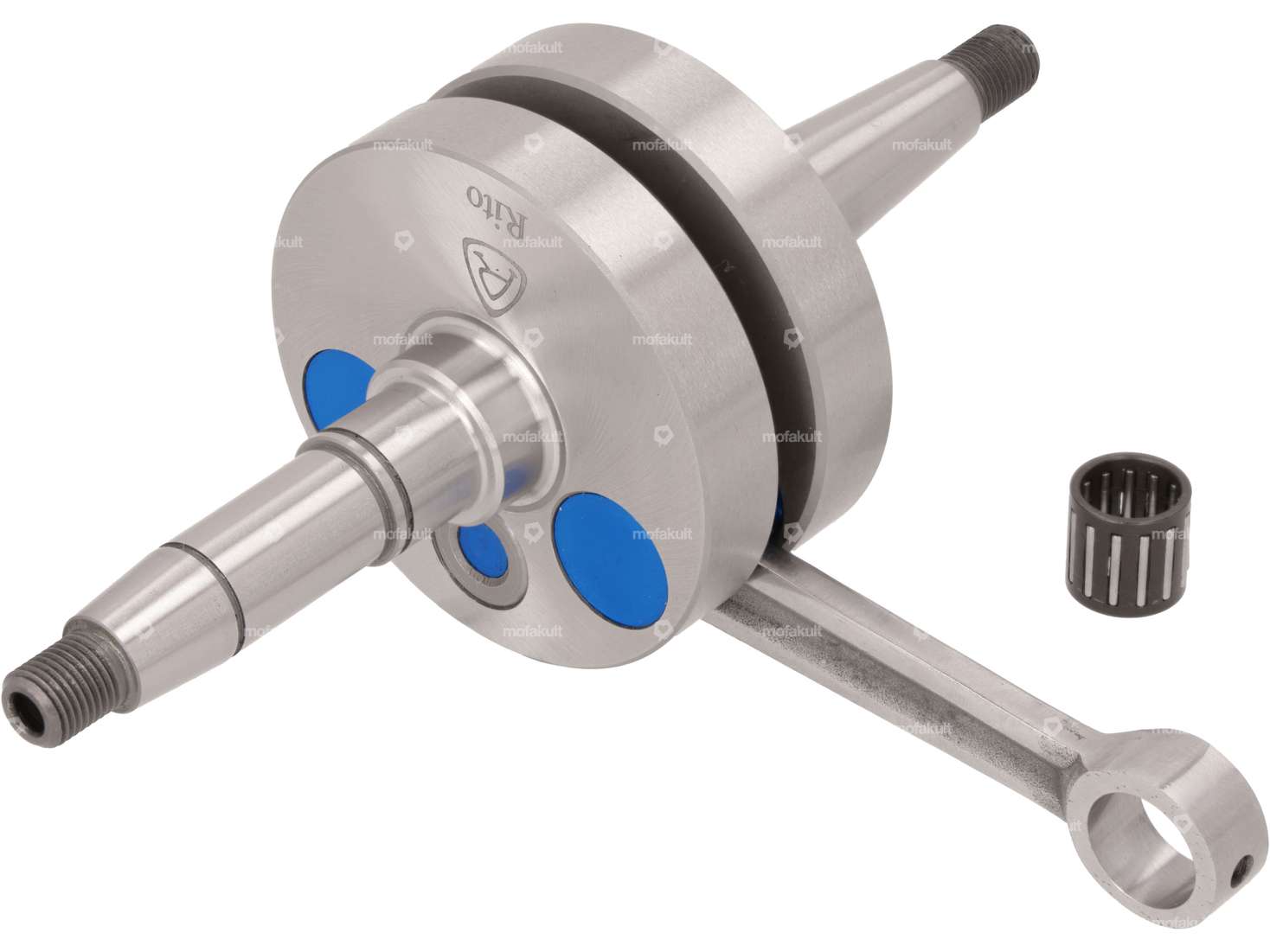

Albero motore da corsa a guance piene ottimizzato per Puch Maxi S / N, nonché per ciclomotori Supermaxi LG1 / ciclomotori con motore E50 a 1 velocità.
Oltre ai fori di bilanciamento nelle guance, il perno di biella inferiore è stato sigillato con un inserto in alluminio per la massima precompressione nella nuova versione 2023.
La biella lucidata garantisce inoltre un comportamento ottimale del flusso della miscela aria/benzina.
Le fessure di lubrificazione aggiuntive sulla biella assicurano un funzionamento pulito anche ad alti regimi.
Dimensioni dell'albero a gomito:
Lunghezza totale del perno di manovella lato frizione: 74 mm
Lunghezza totale del perno di manovella lato frizione: 67 mm
Lunghezza 1. Lunghezza 1° spalla (lato frizione): 9 mm
Lunghezza 2° spalla (lato frizione) 14,5 mm
Lunghezza 3° spalla (lato frizione) 25 mm
Ø 1° spalla (lato frizione): 22 mm
Ø 2a spalla (lato frizione): 17 mm
Ø 3° spalla (lato frizione): 15 mm
Filetto (lato accoppiamento): MF10x1 mm
Lunghezza della spalla (lato accoppiamento): 26,3 mm
Ø spalla (lato accoppiamento): 17 mm
Filettatura (lato estremità): MF10x1 mm
Ø Pedivelle: 69,9 mm
Larghezza pedivelle: 34 mm
Ø Occhio di biella superiore: 15 mm
Ø Perno biella inferiore: 16 mm
Lunghezza biella (da centro a centro): 90 mm
Corsa: 43 mm
Peso (inclusa biella.) Biella): 975 grammi
Dimensione cuscinetto a spillo: Ø 12 / 15 x 14,7 mm (asse 12)
Note: A seconda delle tolleranze di fabbricazione, la cava per la chiavetta potrebbe non essere fresata abbastanza in profondità per la chiave di trasmissione. Il cuneo deve essere regolato di conseguenza.
Il dado della frizione deve essere serrato a una coppia massima di 28 Nm.
Per trovare i cuscinetti e i paraoli giusti, consultate la sezione accessori.
Prodotto di qualità del costruttore portoghese Rito.
Alternativa al numero di ricambio Puch: 349.1.10.015.0
| Dimensione cuscinetto a rullini | 12 / 15 x 14.7 mm (axe 12) |
| Produttore | Rito |
| Area di applicazione | Sintonizzazione, Corsa |
| Materiale | Acciaio, Alluminio |
| Tipo di guancia | Guance piene |
| Corsa dell'albero a gomiti | 43 mm |
| Lunghezza della biella centro-centro | 90 mm |
| Lunghezza totale perno lato frizione | 74 mm |
| Lunghezza totale lato accensione perno manovella | 67 mm |
| Ø nastri a manovella | 69.9 mm |
| Ø Occhio di biella | 15 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Ø Sede del cuscinetto (lato frizione) | 17 mm |
| Ø Sede del cuscinetto (lato accensione) | 17 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza della filettatura | 10.5 mm, 12.5 mm |
| Lunghezza 1° paragrafo | 9 mm |
| Lunghezza 2° paragrafo | 14.5 mm |
| Lunghezza 3° paragrafo | 25 mm |
| Ø 1° passo (lato accoppiamento) | 22 mm |
| Ø 2° spalla (lato accoppiamento) | 17 mm |
| Ø 3° passo (lato accoppiamento) | 15 mm |
| Lunghezza della spalla (lato di accensione) | 26.3 mm |
| Peso | 975 g |
| Numero di marce | 1 Stk |
| Versione alternativa del numero OEM di Puch | 349.1.10.015.0 |
| Puch | E50 |
