Montageanleitung

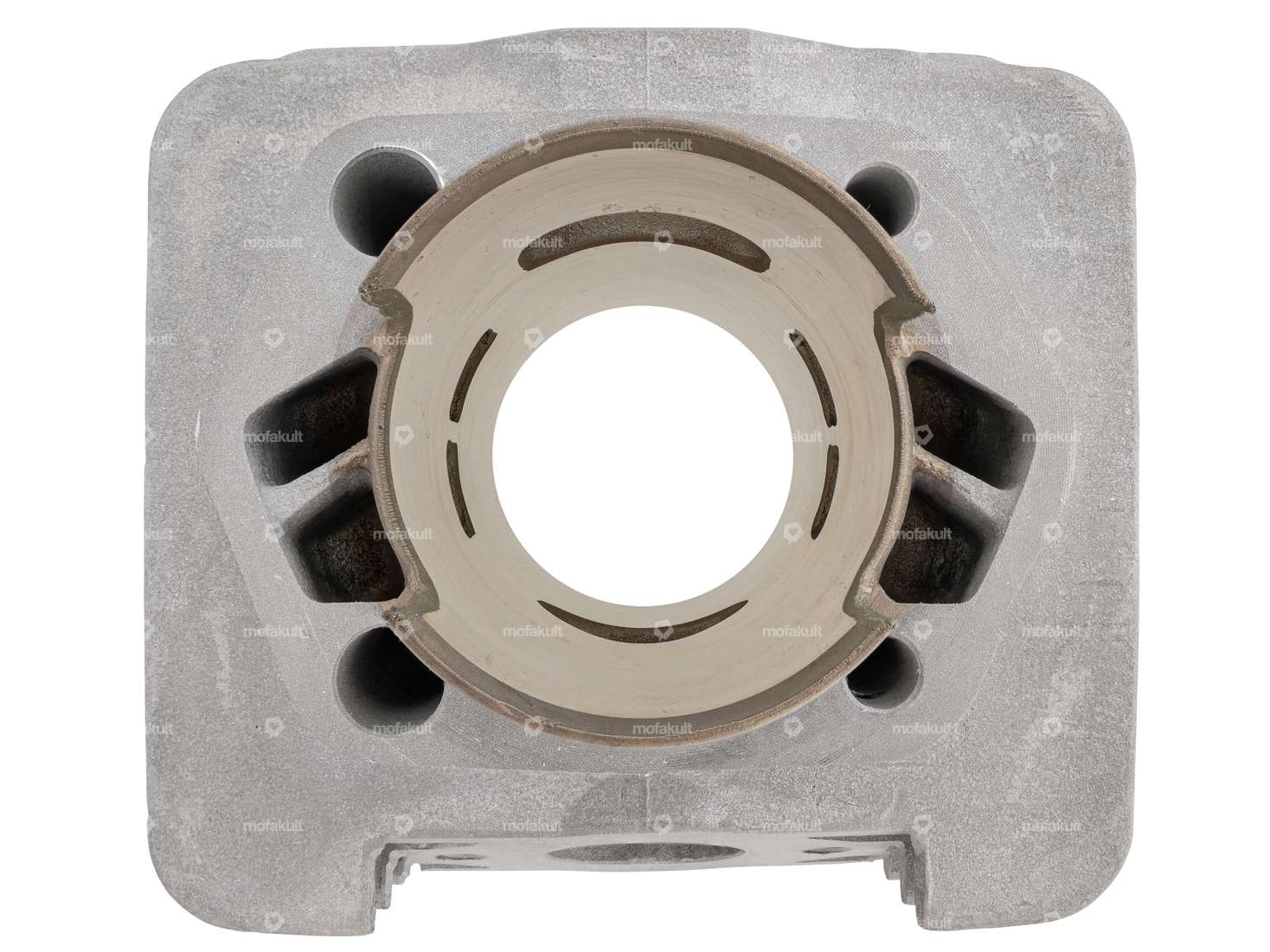

Cilindro da gara da 44 mm, testa del cilindro inclusa, compatibile con il tuo ciclomotore Zündapp Belmondo / ciclomotore con telaio 71 e motore tipo 247, nonché ai ciclomotori Zündapp M25 e M50 Bergsteiger con telaio 434 e motore tipo 247.
Oltre a questi modelli, il kit da competizione è compatibile anche con le motociclette ALPA Spezial 3000 o ALPA Black River, nelle quali è montato un motore Zündapp tipo 247.
Il set cilindri di alta qualità, comprensivo di coperchio cilindri del marchio di qualità swiing® ingenious, abbinato al leggendario pistone Vertex di qualità OEM, eroga ben 5,9 PS alla ruota posteriore se correttamente regolato. Il relativo diagramma delle prestazioni è disponibile nelle immagini.
Il rivestimento in Nikasil garantisce una lubrificazione ottimale e una lunga durata, mentre i canali di scarico divisi assicurano un flusso ottimizzato della miscela.
La fornitura comprende, oltre al cilindro, alla testata e al pistone, anche tutte le guarnizioni, i prigionieri e i silentblock. Tutte le indicazioni relative al montaggio e al rodaggio del cilindro sono illustrate nel video.
Seleziona nel campo di selezione la testata desiderata, con o senza foro di decompressione.
Note:
nei motori Zündapp con biela corta da 85 mm, prima di utilizzare il cilindro è necessario sostituire la biela con una lunga da 91 mm (da centro a centro).
Durante il montaggio, prestare attenzione al senso di installazione.
Il pistone va inserito con la freccia rivolta verso lo scarico sul lato di scarico.
Prodotto sofisticato per le massime esigenze del marchio di qualità swiing®.
Schema di foratura [mm]: 44 x 44 · Finestra di ingresso: 22.3 x 15.5 mm · Produttore: swiing® parti ingegnose · Materiale: Alluminio · Superficie: sabbiato · Spostamento: 65 ccm · Corsa dell'albero a gomiti: 42 mm · Diametro nominale: 44 mm · Ø collo del cilindro: 48 mm · Ø uscita interna: 21.3 mm · Ingresso del filo: M6x1 (filettatura standard) · Distanza tra i fori in ingresso: 38 mm · Ø spinotto del pistone (B): 12 mm · Tipo di uscita: inclinato · Distanza tra i fori di uscita: 42 mm · Uscita del filo: M6x1 (filettatura standard) · Numero di punti di fissaggio: 4 Stk · Decompressore: No · Mimetizzato: No · Area di applicazione: Sintonizzazione
Produttore: parti di rilancio swiing® · Materiale: Gomma, Acciaio · Ø interno: 8.2 mm · Ø esterno: 19 mm · Ø Pacchetto: 25.5 mm · Lunghezza totale: 21 mm
Materiale: Acciaio · Superficie: annerito · Tipo di filettatura: M6x1 (filettatura standard) · Lunghezza totale: 145 mm · Lunghezza della filettatura: 25.3 mm · Diametro: 5.2 mm · Diametro nominale (filettatura): 6 mm
| Superficie | sabbiato |
| Produttore | swiing® parti ingegnose, Vertice |
| Area di applicazione | Sintonizzazione |
| Mimetizzato | No |
| Spostamento | 65 ccm |
| Materiale | Alluminio |
| Corsa dell'albero a gomiti | 42 mm |
| Diametro nominale | 44 mm |
| Ingresso del filo | M6x1 (filettatura standard) |
| Decompressore | No |
| Numero di punti di fissaggio | 4 Stk |
| Tipo di uscita | inclinato |
| Uscita del filo | M6x1 (filettatura standard) |
| Zündapp | Ciclomotore 25 (M 25) / M 50 Bergsteiger (Tipo 247-434) |
Accessori & Affini
Loctite 638 Giunzione albero-mozzo ad alta resistenza 10 ml
Produttore: Loctite · Materiale da utilizzare: Acciaio · Materiale da utilizzare: Alluminio · Materiale da utilizzare: Metallo · Colore: verde · Contenuti: 10 ml · Area di applicazione: Chimica · Avviso di pericolo: Nocivo per gli organismi acquatici (con effetti a lungo termine) · Avviso di pericolo: Provoca gravi danni agli occhi · Avviso di pericolo: Provoca irritazione cutanea · Avviso di pericolo: Può irritare le vie respiratorie · Avviso di pericolo: Può provocare reazioni allergiche della pelle · Parola segnale: Pericolo · Pittogramma di pericolo: GHS05 - Corrosivo · Pittogramma di pericolo: GHS07 - Attenzione, pericoloso · Adesione: alta resistenza · Resistenza alla temperatura (min.): -75 - 150 °C · Tipo di applicazione: 1K · Dimensione dello spazio (max.): 0.25 mm · Tempo di allineamento: 300 s · Coppia di distacco (a seconda del materiale): 23 N/m · Coppia di distacco (a seconda del materiale): 25 N/m · Coppia di distacco (a seconda del materiale): 57 N/m
CHF 21.90
CHF 2’190.00/l

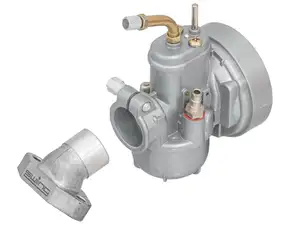

Set di carburatori da 17 mm (replica Bing SRF) | Zündapp Belmondo
Gruppo di componenti carburatore: Carburatore completo · Tipo di carburatore: SRF · Diametro nominale: 16 mm · Diametro nominale: 17 mm · Ø Collegamento interno: 23 mm · Ø Ingresso interno: 17 mm · Ø Uscita interna: 17 mm · Ø Collegamento del filtro dell'aria: 60 mm · Ø attacco tubo benzina: 6 mm · Controllo dello starter: Strozzatura a mano · Tipo di montaggio: Connessione a spina bloccata · Tipo di montaggio: Flangia · Distanza tra i fori in ingresso: 40 mm · Area di applicazione: Sintonizzazione
CHF 109.90
swiing® ingenious Dado speciale M6 flangia di scarico (esagono incassato) (10 punti di forza)
Materiale: Acciaio · Superficie: zincato (blu) · Produttore: swiing® parti ingegnose · Tipo di filettatura: M6x1 (filettatura standard) · Lunghezza totale: 25 mm · Lunghezza della filettatura: 17 mm · Ø esterno: 10 mm
CHF 4.90
Caldo
swiing® ingenious filtro aria in schiuma Ø 65 mm nero
Produttore: swiing® parti ingegnose · Area di applicazione: Sintonizzazione · Colore: nero · Colore: rosso · Tipo di filtro: Schiuma · Ø esterno: 75 mm · Ø Collegamento interno: 65 mm · Lunghezza totale: 80 mm · Tipo di montaggio: Connessione a spina bloccata · Mimetizzato: No
CHF 24.90
set di scarico swiing® ingenious resonance Ø 28 / 70 mm | Zündapp Belmondo (Tipo 247)
Produttore: swiing® parti ingegnose · Materiale: Acciaio · Superficie: cromato · Ø Collegamento interno: 28 mm · Tipo di scarico: Sigaro · Ø esterno: 70 mm · Lunghezza totale: 730 mm · Colore: Cromo · Attacco del tubo della fiamma: Flangia · Tipo di montaggio: Morsetto avvitato
CHF 149.90
swiing® ingenious piston 44 mm Vertex | Zündapp Belmondo, Bergsteiger
Produttore: swiing® parti ingegnose · Diametro nominale: 44 mm · Ø esterno del pistone (A): 43.95 mm · Ø spinotto del pistone (B): 12 mm · Altezza di compressione (C): 25.05 mm · Curvatura (D): 2.45 mm · Altezza totale del pistone (E): 51.5 mm · Numero di fasce elastiche (F): 2 Stk · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Altezza dell'anello del pistone: 1.5 mm · Kit pistone di peso: 92 g
CHF 63.90
Non disponibile

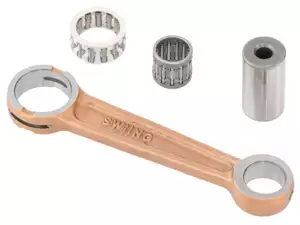

biella swiing® revival | Zündapp
