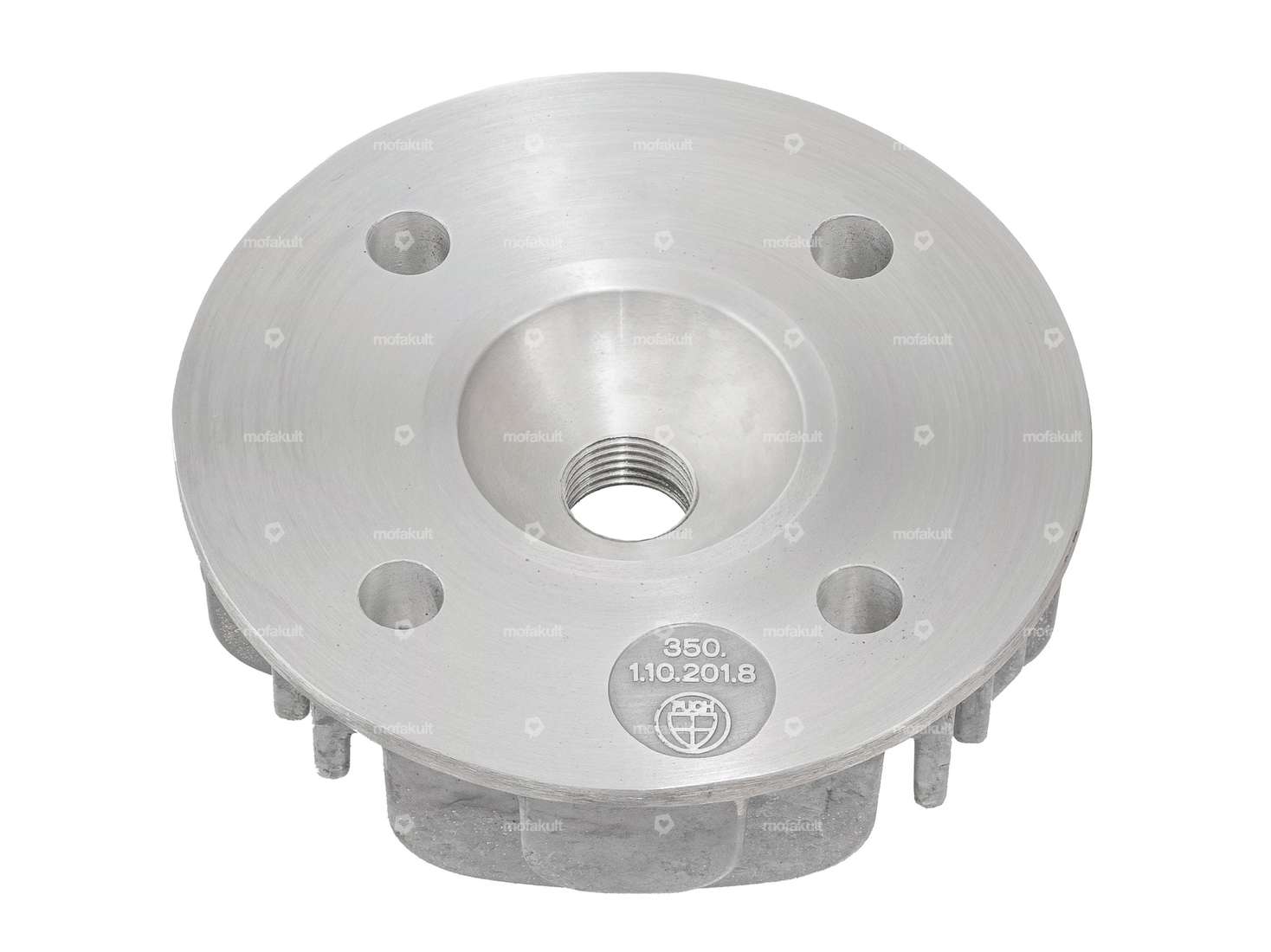

Coperchio cilindro di messa a punto con camera di combustione ottimizzata per i cilindri soffiati del vostro ciclomotore Puch X30 Velux / ciclomotore con prigionieri cilindro M7.
Selezionare la testata desiderata con il diametro corrispondente di 38, 40 o 41 mm nel campo di selezione.

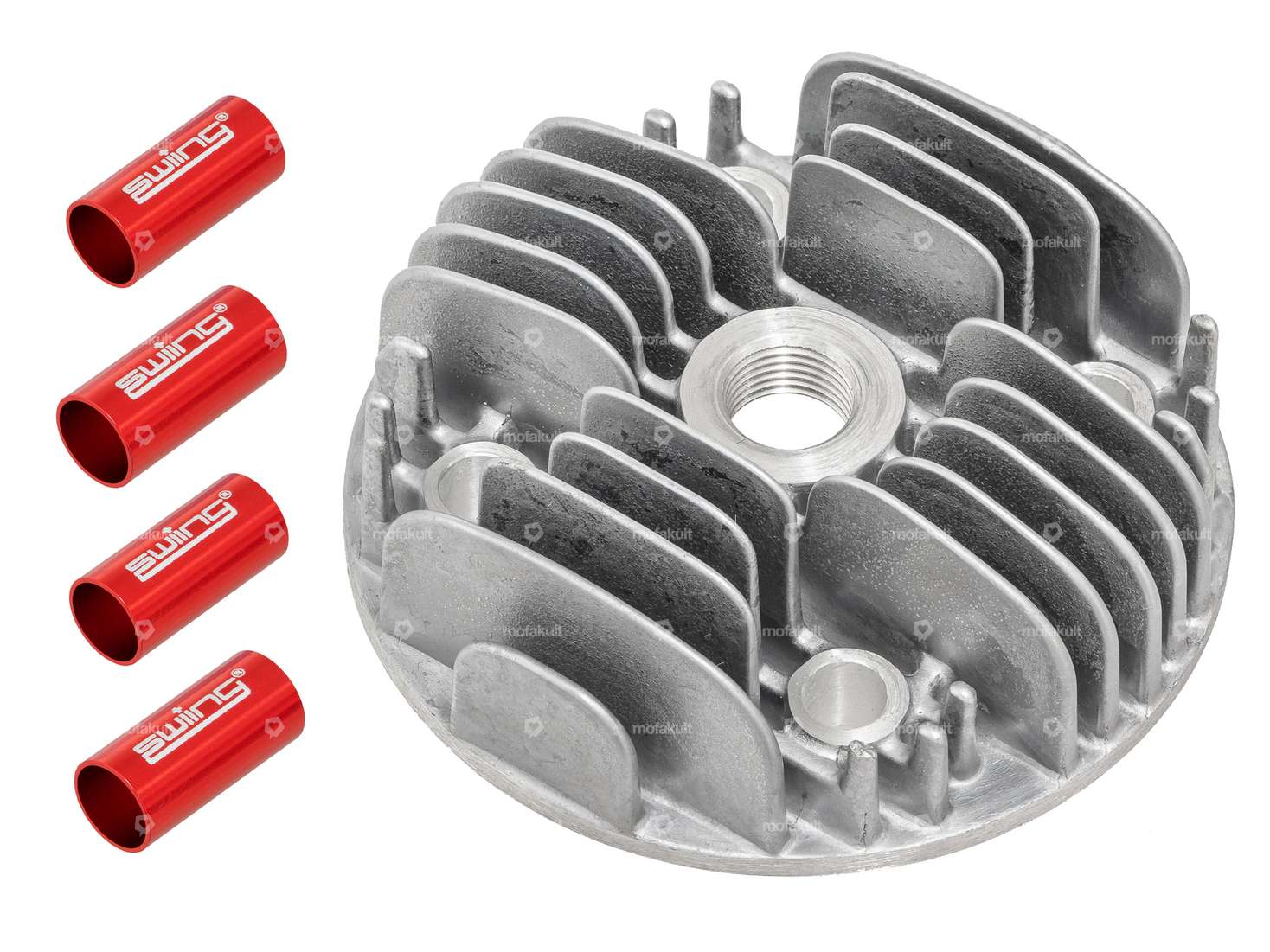

La testa del cilindro deve essere montata insieme alle quattro bussole di centraggio incluse nella fornitura.
Le bussole di centraggio servono a garantire che il coperchio del cilindro possa essere spinto sui prigionieri in posizione perfettamente centrata.

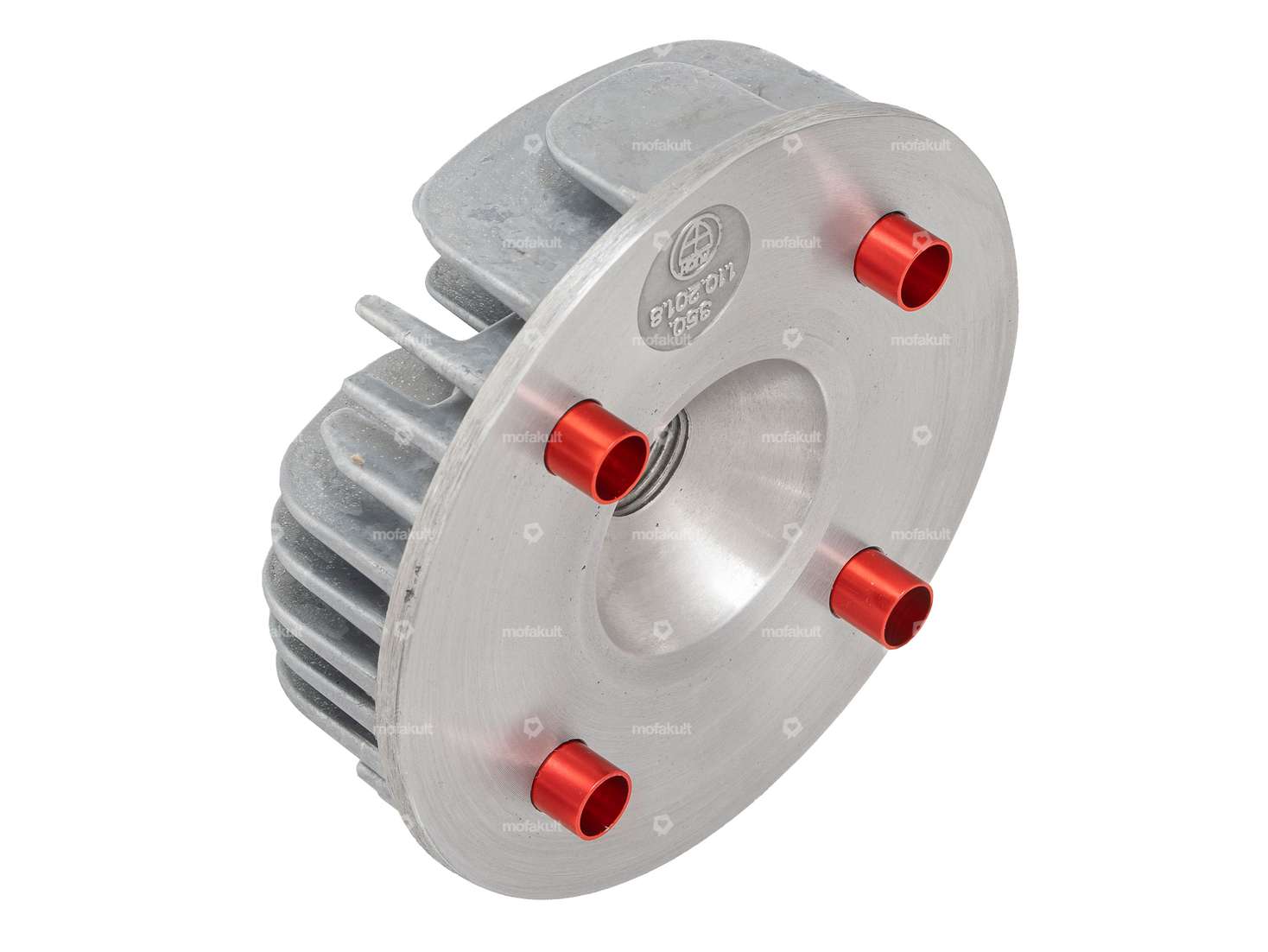

Le bussole vanno inserite nei fori del coperchio del cilindro in modo che sporgano leggermente al di sopra della superficie di tenuta (vedi Figura 2 per un'illustrazione).
Si consiglia di incollare le boccole di guida nella testa del cilindro con l'adesivo Loctite in modo che non si spostino durante il montaggio/smontaggio.
Le teste dei cilindri non hanno un supporto per il montaggio di un decompressore.
Dimensioni testa cilindro (&slash;xH): 90 x 35 mm
Dimensioni bullone di centraggio:
&slash; interno: 7,1 mm
&slash; esterno: 8 mm
Lunghezza: 17 mm
Materiale: alluminio, anodizzato
Cilindri, prigionieri, guarnizioni testa cilindro, Loctite, ecc. adatti sono disponibili nella sezione accessori.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
Numero di ricambio originale Puch: 320.2.10.001.1
| Puch | Z50 (X30 Velux) |
