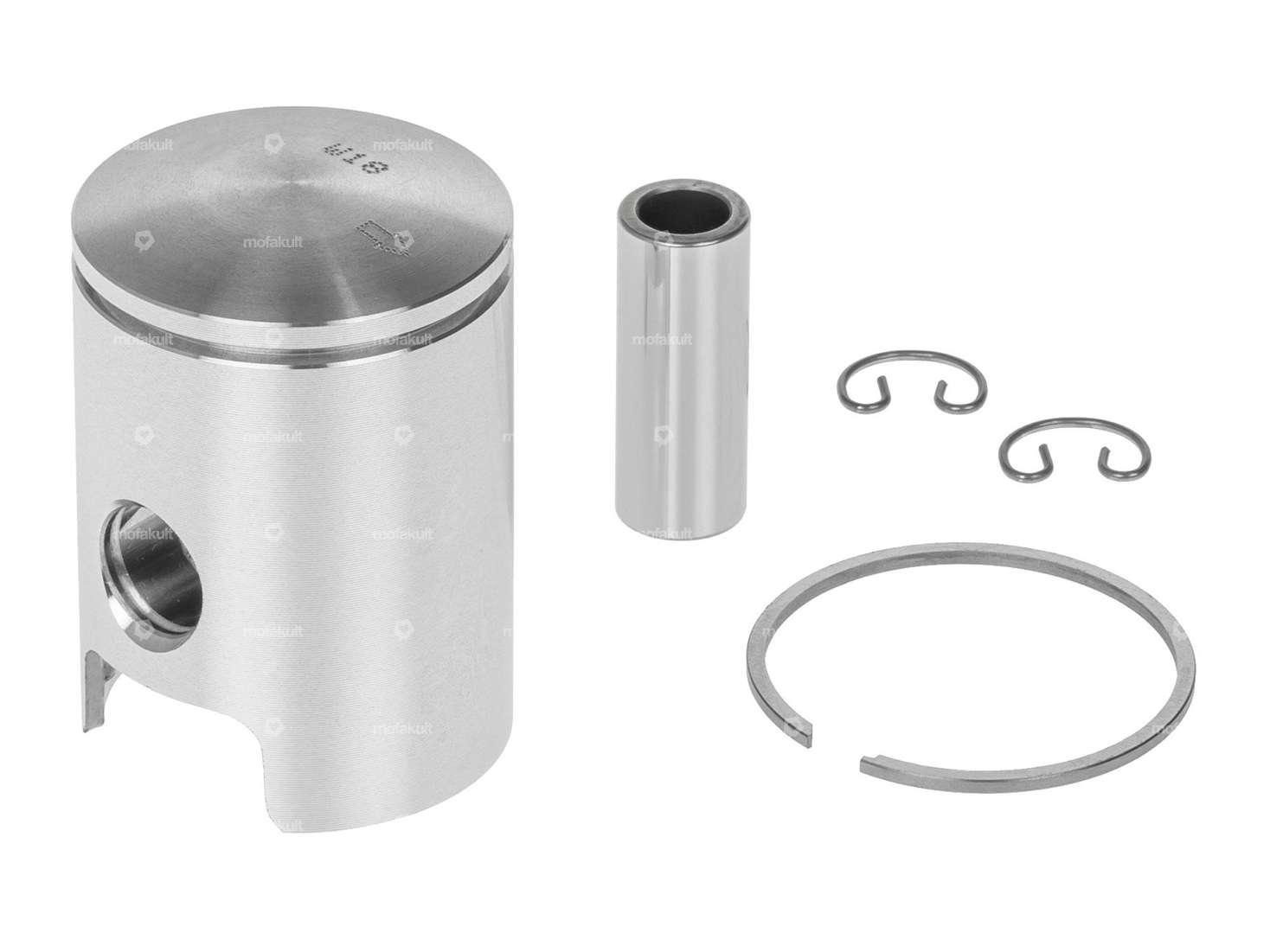

Pistone da 37,97 mm con fascia rettangolare da 1,5 mm con anello di sicurezza interno (IS) adatto per ciclomotori Sachs / ciclomotori con motori 503 ADV.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
| Diametro nominale | 38 mm |
| Produttore | Meteora |
| Ø esterno del pistone (A) | 37.97 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 3 mm |
| Altezza totale del pistone (E) | 54 mm |
| Numero di fasce elastiche (F) | 1 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Gruppo di tolleranza | B |
| Kit pistone di peso | 76 g |
| Sachs | 503 - ADV |
