Kit cilindro compatibile con il tuo ciclomotore Hercules Prima M, 2, 3, 4, 5 o Optima dotato di motore Sachs 505, 535 e 504 / 508 (con alcune modifiche).
Grazie all’ampia presa d’aspirazione, ai canali di sovralimentazione e allo scarico, questo kit da competizione garantisce un notevole aumento delle prestazioni.
Note:
- È necessario utilizzare sempre candele con filettatura lunga.
- Per i motori 504 / 508 (corsa 42 mm) è necessario apportare alcune modifiche al cilindro: adattamento della base del cilindro e della guarnizione come illustrato nella figura 5.
- Per i motori con albero a corsa di 42 mm è necessario utilizzare la guarnizione del piede del cilindro più sottile, mentre per quelli a corsa di 44 mm è necessario utilizzare quella più spessa.
- Nel modello con leva della frizione esterna, il collettore di aspirazione deve essere allungato, altrimenti il carburatore potrebbe urtare contro la leva della frizione.
- Si noti che il collettore di aspirazione e la flangia di scarico non sono inclusi nella fornitura.
- Gli adattatori Athena non sono compatibili con questi cilindri, poiché dispongono solo di un foro M6. Si consiglia pertanto di ordinare separatamente un adattatore swiing® adatto.
Si consiglia di misurare il bordo di schiacciamento ad ogni montaggio del cilindro, poiché possono verificarsi variazioni di produzione e tolleranze sul carter del motore, sul cilindro e sulla testata. Durante il montaggio, prestare attenzione alla direzione di installazione. Il pistone va inserito con la freccia rivolta verso lo scarico sul lato di scarico.
Gli adattatori di scarico compatibili e altri componenti di montaggio sono disponibili nella sezione accessori.
Prodotto di qualità del produttore italiano Athena.
| Diametro nominale | 38 mm |
| Produttore | Atena |
| Mimetizzato | No |
| Superficie | sabbiato |
| Spostamento | 50 ccm |
| Materiale | Alluminio |
| Corsa dell'albero a gomiti | 44 mm |
| Ø collo del cilindro | 51.7 mm |
| Ø uscita interna | 28.3 mm |
| Finestra di ingresso | 12.8 / 16.5 x 23.6 mm |
| Numero di punti di fissaggio | 4 Stk |
| Ingresso del filo | M6x1 (filettatura standard) |
| Distanza tra i fori in ingresso | 32 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Decompressore | M10x1,5 |
| Schema di foratura [mm] | 56/61 x 56 |
| Tipo di uscita | dritto |
| Distanza tra i fori di uscita | 50 mm |
| Uscita del filo | M8x1,25 (filettatura standard) |
| Area di applicazione | Sintonizzazione |
| Sachs | 505 (con albero del pedale) - 1A (AT) , 2A (HG) 508 - 1 A 535 |
| Ercole | Grande - 2 , 3 , 4 , 5 , Optima |
Accessori & Affini
Pistone Athena 38 mm #A | Sachs 504, 505
Produttore: Atena · Ø esterno del pistone (A): 37.94 mm · Altezza di compressione (C): 29.25 mm · Curvatura (D): 1.85 mm · Altezza totale del pistone (E): 52.14 mm · Numero di fasce elastiche (F): 2 Stk · Diametro nominale: 38 mm · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Altezza dell'anello del pistone: 1.5 mm · Ø spinotto del pistone (B): 12 mm · Gruppo di tolleranza: A · Kit pistone di peso: 79 g
CHF 69.90
Candela di accensione NGK B7ES a filettatura lunga
Produttore: NGK · Denominazione della candela: B7ES · Tipo di filettatura della candela: lungo · Tipo di filettatura: MF14x1,25 (filettatura a passo fine) · Presa per candela: M4 · Presa per candela: SAE · Soppresso: No · Larghezza tra le piastre: 21 mm · Area di applicazione: Corsa · Area di applicazione: Prestazioni · Area di applicazione: Sintonizzazione
CHF 6.50
Anello pistone Meteor 38 x 1,5 (IS) | Sachs 503 AB, AC
Produttore: Meteora · Diametro nominale: 38 mm · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Anello del pistone spesso: 1.6 mm · Altezza: 1.5 mm · Area di applicazione: Originale · Numero OEM Pony: A1101 · Sachs OEM no.: 0215 100 100
CHF 9.90

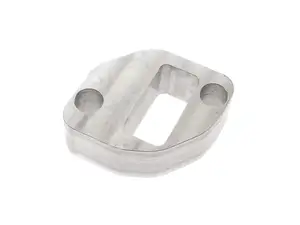

Distanziale da 13 mm per flangia del collettore di aspirazione | Sachs 504, 505, 535
Materiale: Alluminio · Distanza tra i fori in ingresso: 30 mm · Schema di foratura [mm]: 23 x 11 · Tipo di montaggio: Viti · Altezza totale: 12.8 mm · Numero di punti di fissaggio: 2 Stk · Area di applicazione: Sintonizzazione
CHF 31.90
Kit cilindro Athena 38 mm (incl. parti di montaggio) | Sachs 504, 505, 508, 535
Produttore: Atena · Mimetizzato: No · Superficie: sabbiato · Spostamento: 50 ccm · Materiale: Alluminio · Corsa dell'albero a gomiti: 44 mm · Diametro nominale: 38 mm · Ø collo del cilindro: 51.7 mm · Ø uscita interna: 28 mm · Distanza tra i fori in ingresso: 31.5 mm · Finestra di ingresso: 23.4 x 13 mm · Ingresso del filo: M6x1 (filettatura standard) · Distanza tra i fori di uscita: 50 mm · Schema di foratura [mm]: 56 (61) x 56 · Ø spinotto del pistone (B): 12 mm · Numero di punti di fissaggio: 4 Stk · Area di applicazione: Sintonizzazione · Tipo di uscita: bloccato · Tipo di uscita: dritto · Uscita del filo: M8x1,25 (filettatura standard) · Decompressore: M10x1,5
CHF 289.90
NGK BR7EIX Candela di accensione a filettatura lunga con soppressione delle interferenze all'iridio
Produttore: NGK · Denominazione della candela: BR7EIX · Tipo di filettatura: MF14x1,25 (filettatura a passo fine) · Tipo di filettatura della candela: lungo · Presa per candela: M4 · Presa per candela: SAE · Soppresso: Sì · Materiale dell'elettrodo: Iridium · Larghezza tra le piastre: 21 mm · Area di applicazione: Alta gamma · Area di applicazione: Corsa · Area di applicazione: MX · Area di applicazione: Sintonizzazione
CHF 26.90
swiing® ingenious exhaust adapter 26 mm cilindro Athena | Sachs 504, 505, 508
Produttore: swiing® parti ingegnose · Materiale: Acciaio · Superficie: zincato (blu) · Lunghezza totale: 67 mm · Larghezza: 43 mm · Ø interno: 22 mm · Altezza: 25.5 mm · Ø esterno: 26 mm · Ø foro di montaggio: 8.3 mm · Spaziatura tra i fori: 50 mm
CHF 24.90
swiing® ingenious exhaust adapter 24 mm cilindro Athena | Sachs 504, 505, 508
Produttore: swiing® parti ingegnose · Superficie: zincato (blu) · Materiale: Acciaio · Ø foro di montaggio: 8.3 mm · Lunghezza totale: 67 mm · Larghezza: 43 mm · Altezza: 25.5 mm · Ø interno: 20 mm · Ø esterno: 24 mm · Spaziatura tra i fori: 50 mm
CHF 24.90
