Cilindro da corsa da 41 mm con 55 cc, adatto ai ciclomotori / ciclomotori Sachs con motori 503 2AL, AAL, 2BL, ABL CH.
Grazie ai fori aggiuntivi per i bulloni della testa del cilindro e ai due supporti per il coperchio del soffiatore, il cilindro può essere montato anche sui modelli Sachs 50/2 e 502; in questo caso, gli accessori di aspirazione e scarico devono essere realizzati da soli.
La grande cilindrata e l'enorme aspirazione assicurano un'abbondante coppia.
Il cilindro può essere utilizzato sia sui ciclomotori Sachs 50/2 che sui Sachs 503 con la testa del cilindro originale, ma è necessario tenere presente che il punto di pizzico nel punto più stretto deve essere di almeno 1,5 mm. Per garantire un funzionamento ottimale e sprigionare così la massima potenza dal cilindro, si consiglia di utilizzare la testata da 41 mm disponibile tra gli accessori.
Si consiglia inoltre di utilizzare molle della frizione rinforzate in modo da trasferire l'intera potenza del motore alla ruota posteriore. Il collettore di aspirazione BADASS da 17 o 15 mm è l'abbinamento perfetto per il cilindro e consente di utilizzare un carburatore Bing SRE da 15 o 17 mm.
I collettori e i carburatori sono disponibili nella sezione accessori.
Dettagli:

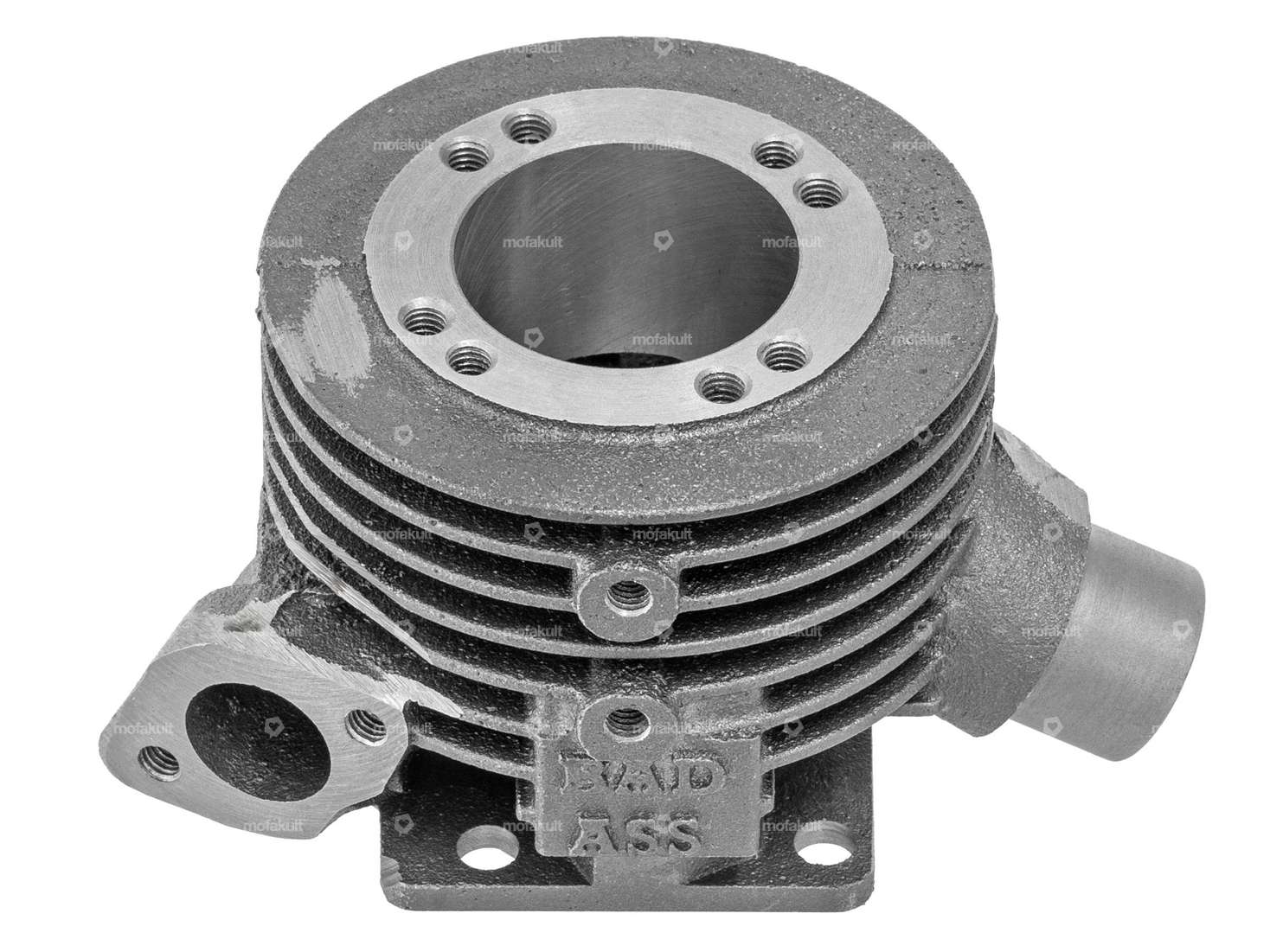

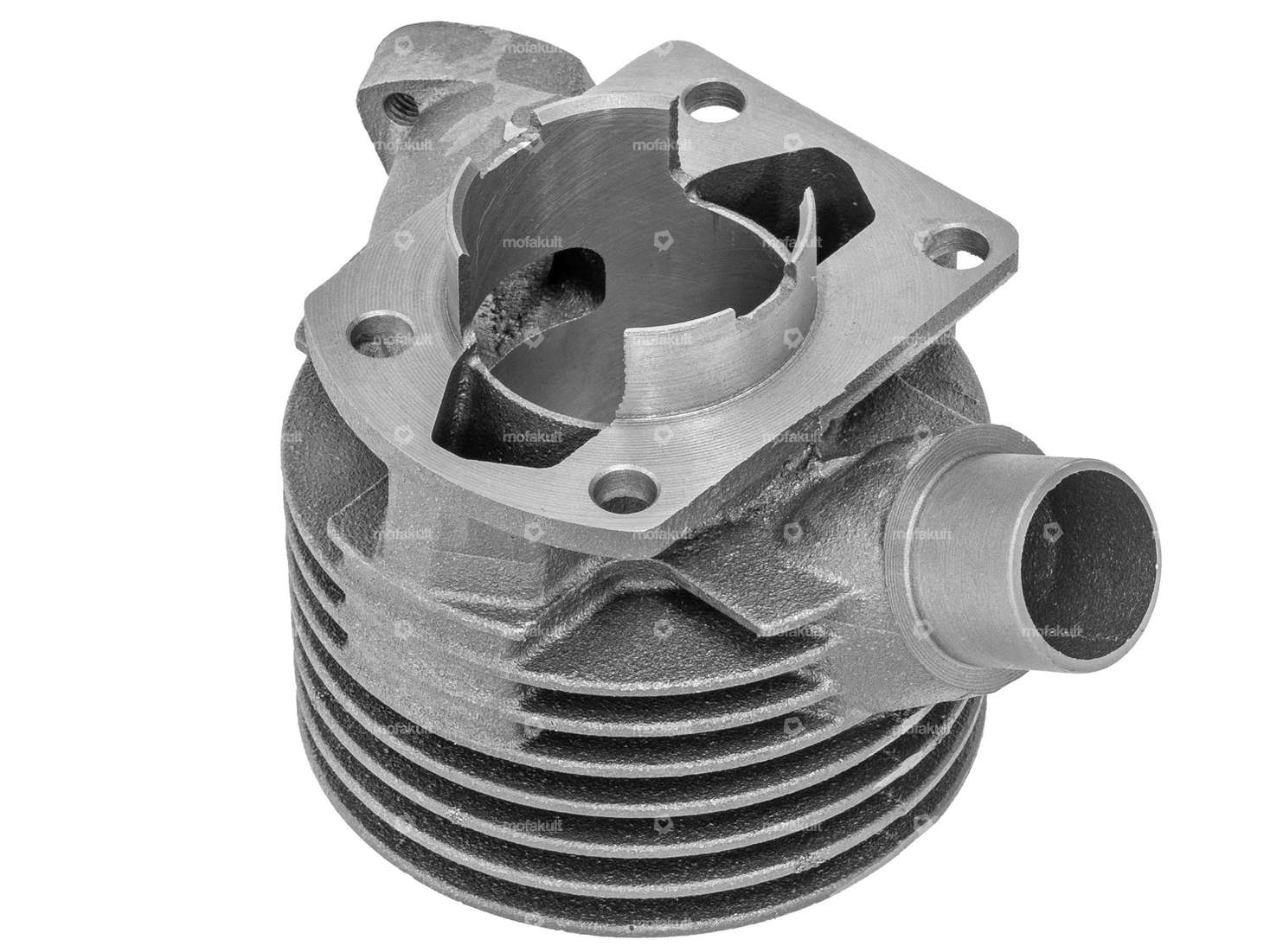

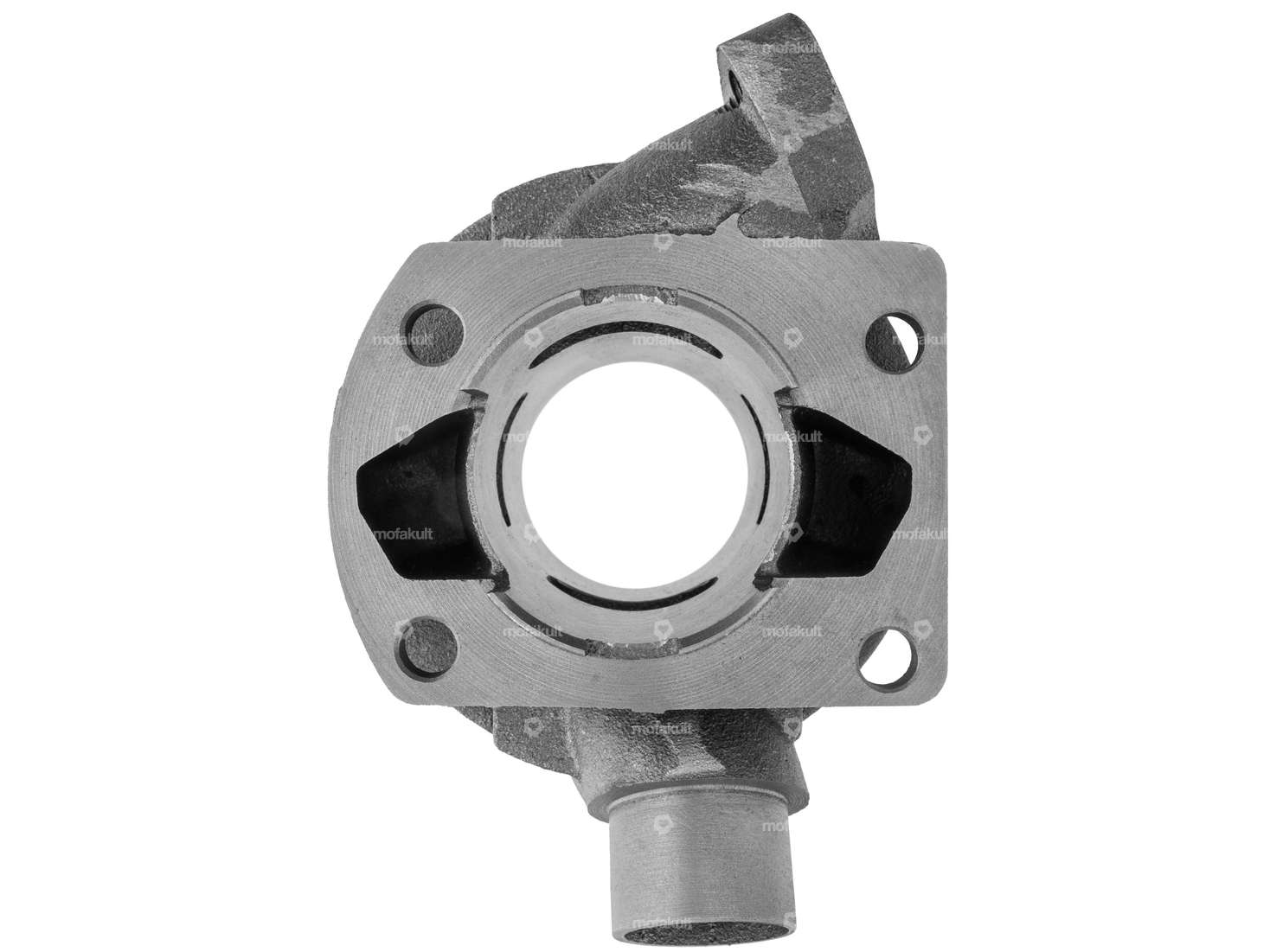

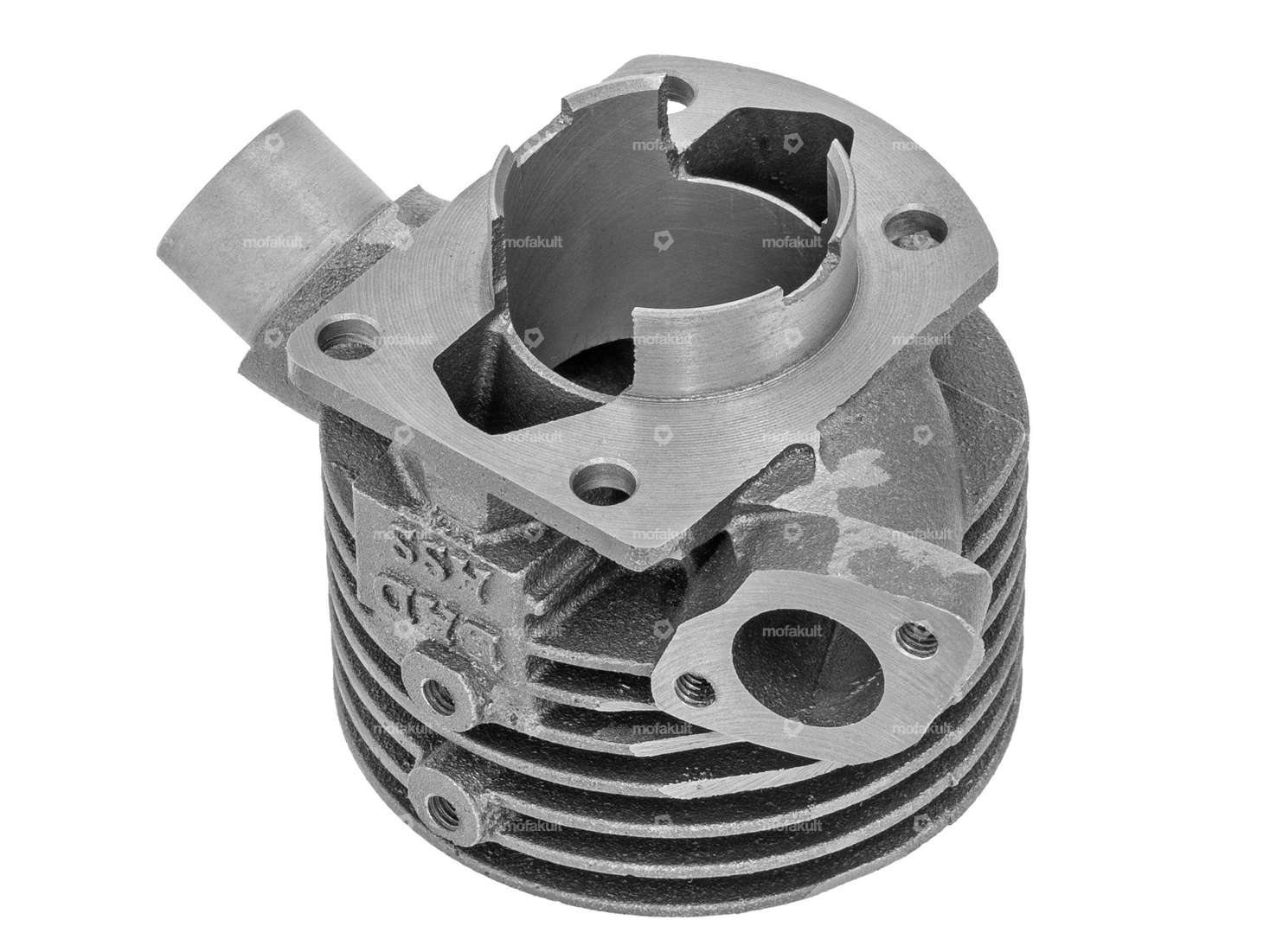

- Cilindro di riproduzione in ghisa con Ø 41.0 mm
- alesaggio controllato
- Ø aspirazione da 19 mm
- canali di Öoverflow ottimizzati
- miglioramento della fasatura
- non è necessaria la spinatura del carter motore (Ø collo cilindro 45..0 mm)
- Øcollegamento esterno collettore di scarico: 26 mm

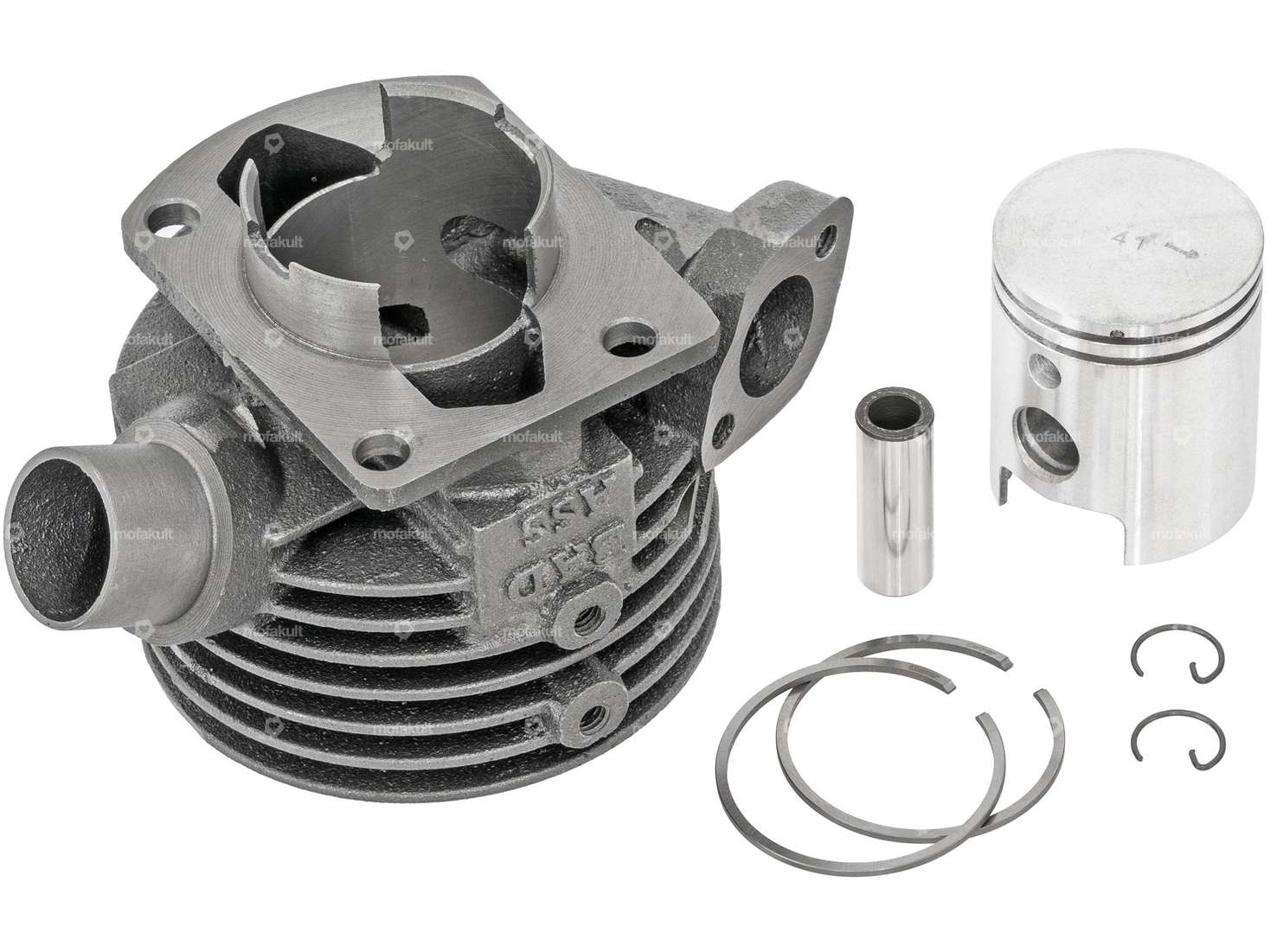

- incl. Pistone da 41 mm del produttore italiano -GOL-
Differenze rispetto al cilindro GPO Pomodoro – replica:
- I collettori di aspirazione BADASS da 15 mm – 17 mm si adattano perfettamente al cilindro
- Non è possibile montare collettori di aspirazione originali o swiing®
- Grazie ai fori per la testa del cilindro e il coperchio del soffiatore, è possibile montare il collettore di aspirazione BADASS da 15 mm – 17 mm;possibilità di adattare il cilindro a un motore 50/2 o 502
- Tempi di aspirazione più bassi rispetto al GPO Pomodoro
Le istruzioni di installazione in tedesco e il pistone corrispondente sono inclusi nella fornitura.
Attenzione: È essenziale sostituire i silenziatori in gomma dei motori 503 BL con silenziatori in alluminio a causa dell'aumento delle prestazioni, per evitare la rottura della flangia di scarico dovuta alla fatica.
I silentbloc in alluminio, le guarnizioni abbinate, le molle della frizione rinforzate e altre parti aggiuntive come collettori di aspirazione, carburatori, scarichi, ecc. sono disponibili nella sezione accessori.
Realizzato dal marchio BADASS.
Schema di foratura [mm]: 59 x 40 · Produttore: CULO CATTIVO · Materiale: Ghisa grigia · Superficie: sabbiato · Spostamento: 55 ccm · Corsa dell'albero a gomiti: 42 mm · Diametro nominale: 41 mm · Ø collo del cilindro: 45 mm · Ø Uscita esterna: 26 mm · Ø uscita interna: 23 mm · Ø Ingresso interno: 19 mm · Ingresso del filo: M6x1 (filettatura standard) · Distanza tra i fori in ingresso: 32 mm · Ø spinotto del pistone (B): 12 mm · Tipo di uscita: bloccato · Numero di punti di fissaggio: 4 Stk · Mimetizzato: No · Area di applicazione: Sintonizzazione
| Produttore | CULO CATTIVO |
| Mimetizzato | No |
| Materiale | Ghisa grigia |
| Superficie | sabbiato |
| Spostamento | 55 ccm |
| Corsa dell'albero a gomiti | 42 mm |
| Diametro nominale | 41 mm |
| Ø collo del cilindro | 45 mm |
| Ø Uscita esterna | 26 mm |
| Ø uscita interna | 23 mm |
| Ø Ingresso interno | 19 mm |
| Ingresso del filo | M6x1 (filettatura standard) |
| Ø spinotto del pistone (B) | 12 mm |
| Tipo di uscita | bloccato |
| Numero di punti di fissaggio | 4 Stk |
| Schema di foratura [mm] | 40 x 60 / 37 x 37 |
| Distanza tra i fori in ingresso | 32 mm |
| Area di applicazione | Sintonizzazione |
| Sachs | 503 - AAL, ABL, 2AL / 2BL |
Valutazioni
Accessori & Affini
Carburatore Bing SRF da 17 mm (replica)
Diametro nominale: 17 mm · Altezza: 117 mm · Lunghezza totale: 78 mm · Materiale: Alluminio · Gruppo di componenti carburatore: Carburatore completo · Area di applicazione: Sintonizzazione · Tipo di carburatore: SRF · Controllo dello starter: Strozzatura a mano · Filettatura dell'ugello: M4x0,7 (filettatura standard) · Ø attacco tubo benzina: 6 mm · Tipo di montaggio: Connessione a spina bloccata · Larghezza: 64 mm · Ø Collegamento interno: 23 mm · Ø Collegamento del filtro dell'aria: 60 mm · Ø Collegamento del filtro dell'aria: 64 mm · Collegamento olio misto: No · Collegamento al vuoto: No · Blocco ugelli: 2.xx · Coppia di serraggio della vite (max.): 3 N/m · Coppia di serraggio della vite (max.): 4 N/m
CHF 64.90
Set di ugelli swiing® revival M3,5 (58 - 68) Bing SRE, SRA, SRC, SRF
Produttore: parti di rilancio swiing® · Materiale: ottone · Quantità: 6 Stk · Gruppo di componenti carburatore: Spruzzatura · Lunghezza totale: 6 mm · Tipo di carburatore: SRA (1/11/31) Velux · Tipo di carburatore: SRA (1/11/35) Velux · Tipo di carburatore: SRC · Tipo di carburatore: SRE · Tipo di carburatore: SRF · Tipo di ugello: Ugello principale · Guida: Slot · Filettatura dell'ugello: M3,5x0,6 (filettatura standard) · Dimensione dell'ugello: 58 · Dimensione dell'ugello: 60 · Dimensione dell'ugello: 62 · Dimensione dell'ugello: 64 · Dimensione dell'ugello: 66 · Dimensione dell'ugello: 68
CHF 15.90
swiing® ingenious 15mm tuning set carburatore HG corto | Sachs 503
Produttore: swiing® parti ingegnose · Mimetizzato: Sì · Gruppo di componenti carburatore: Carburatore completo · Diametro nominale: 15 mm · Tipo di carburatore: SRE · Controllo dello starter: Strozzatura a mano · Ø attacco tubo benzina: 6 mm · Area di applicazione: Sintonizzazione · Distanza tra i fori in ingresso: 32 mm · Dimensione dell'ugello: 62 · Ø Ingresso interno: 15 mm · Tipo di montaggio: Connessione a spina bloccata · Tipo di montaggio: Flangia · Ø Uscita interna: 15 mm · Ø Collegamento del filtro dell'aria: 20 mm · Ø Collegamento interno: 20 mm · Filettatura dell'ugello: M3,5x0,6 (filettatura standard) · Coppia di serraggio della vite (max.): 4 N/m
CHF 159.90
Caldo
swiing® ingegnoso carburatore da 15 mm camuffato | Sachs 503
Produttore: swiing® parti ingegnose · Mimetizzato: Sì · Gruppo di componenti carburatore: Carburatore completo · Materiale: Alluminio · Tipo di carburatore: SRE · Diametro nominale: 15 mm · Ø Collegamento interno: 20 mm · Ø Ingresso interno: 15 mm · Ø Uscita interna: 15 mm · Ø Collegamento del filtro dell'aria: 20 mm · Ø attacco tubo benzina: 6 mm · Collegamento olio misto: No · Collegamento al vuoto: No · Controllo dello starter: Strozzatura a mano · Filettatura dell'ugello: M3,5x0,6 (filettatura standard) · Blocco ugelli: 2.17 · Dimensione dell'ugello: 62 · Tipo di montaggio: Connessione a spina bloccata · Coppia di serraggio della vite (max.): 4 N/m · Lunghezza totale: 66 mm · Larghezza: 50 mm · Altezza: 95 mm · Area di applicazione: Sintonizzazione
CHF 79.90
swiing® filtro aria revival Racing | Sachs 503
Produttore: parti di rilancio swiing® · Materiale: Plastica · Colore: nero · Tipo di filtro: Schermo di gara · Ø Collegamento interno: 20 mm · Area di applicazione: Sintonizzazione · Lunghezza totale: 165 mm · Larghezza: 68 mm · Altezza: 52 mm · Mimetizzato: No · Tipo di montaggio: Connessione a spina bloccata
CHF 59.90
swiing® ingenious reinforcement set frizione (+40%) | Sachs 503, 50/2 (502), 50/3, 50/4
Superficie: rivestito · Produttore: swiing® parti ingegnose · Materiale: Acciaio per molle · Ø interno: 5.6 mm · Ø esterno: 8.75 mm · Numero di molle: 9 Stk · Spessore: 1.4 mm · Area di applicazione: Sintonizzazione
CHF 34.90
guarnizione base cilindro swiing® revival 0,3 mm | Sachs 503
Diametro nominale: 45 mm · Produttore: parti di rilancio swiing® · Luogo di utilizzo: Base del cilindro · Materiale: Carta oleata · Cilindro Ø: 38 - 40 mm · Ø interno: 45 mm · Spessore: 0.3 mm · Area di applicazione: Standard · Schema di foratura [mm]: 60 x 40
CHF 3.40
swiing® set di scarico a risonanza ingegnosa Ø 28 / 70 mm | Sachs 503
Produttore: swiing® parti ingegnose · Materiale: Acciaio · Superficie: cromato · Colore: Cromo · Lunghezza totale: 730 mm · Tipo di montaggio: Morsetto avvitato · Tipo di scarico: Sigaro · Ø Collegamento interno: 28 mm · Ø esterno: 70 mm · Attacco del tubo della fiamma: Connessione a spina bloccata
CHF 139.90
swiing® revival silent blocks alluminio racing | Sachs 503 / 504 / 505 / 535
Produttore: parti di rilancio swiing® · Materiale: Alluminio · Superficie: anodizzato · Diametro nominale interno: 8.5 mm · Ø interno: 8.3 mm · Lunghezza totale: 13 mm · Ø Pacchetto: 26 mm · Ø esterno: 21.95 mm · Versione alternativa del numero OEM di Pony: A4286 · Versione alternativa del numero OEM di Sachs: 0251 121 000
CHF 23.90
Pistone GPO 40,94 mm | Sachs 502, 50/2, 50/3, 50/4
Diametro nominale: 41 mm · Produttore: OPG · Ø esterno del pistone (A): 40.94 mm · Altezza di compressione (C): 28 mm · Curvatura (D): 3.2 mm · Altezza totale del pistone (E): 49.4 mm · Numero di fasce elastiche (F): 2 Stk · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Altezza dell'anello del pistone: 1.5 mm · Anello del pistone spesso: 1.8 mm · Ø spinotto del pistone (B): 12 mm · Kit pistone di peso: 86 g
CHF 39.90
Caldo
BAD ASS collettore di aspirazione 17 mm SRF versione corta | Sachs 503 2AL, 2BL
Produttore: CULO CATTIVO · Mimetizzato: No · Materiale: Alluminio · Ø interno: 17 mm · Ø Collegamento esterno: 23 mm · Tipo di filettatura: M6x1 (filettatura standard) · Altezza totale: 56.5 mm · Altezza foro centrale della flangia: 45 mm · Lunghezza totale: 54 mm · Numero di punti di fissaggio: 3 Stk · Tipo di montaggio: Viti · Distanza tra i fori in ingresso: 32 mm · Area di applicazione: Sintonizzazione
CHF 74.90
Caldo
swiing® ingegnoso carburatore SRF da 17 mm camuffato | Sachs 503, Puch Velux
Produttore: swiing® parti ingegnose · Mimetizzato: Sì · Gruppo di componenti carburatore: Carburatore completo · Materiale: Alluminio · Tipo di carburatore: SRF · Diametro nominale: 17 mm · Ø Collegamento interno: 23 mm · Ø Ingresso interno: 17 mm · Ø Uscita interna: 17.1 mm · Ø Collegamento del filtro dell'aria: 23 mm · Ø attacco tubo benzina: 5 mm · Collegamento olio misto: No · Collegamento al vuoto: No · Controllo dello starter: Strozzatura a mano · Filettatura dell'ugello: M3,5x0,6 (filettatura standard) · Blocco ugelli: 2.2 · Dimensione dell'ugello: 74 · Tipo di montaggio: Connessione a spina bloccata · Coppia di serraggio della vite (max.): 3 N/m · Coppia di serraggio della vite (max.): 4 N/m · Lunghezza totale: 61.5 mm · Larghezza: 47 mm · Altezza: 89 mm · Altezza: 112 mm · Area di applicazione: Sintonizzazione
CHF 119.90
BAD ASS Collettore di aspirazione da 17 mm (corto) Bing SRE | Sachs 503 2AL/2BL
Produttore: CULO CATTIVO · Materiale: Alluminio · Ø Collegamento esterno: 20 mm · Ø interno: 17.8 mm · Area di applicazione: Sintonizzazione · Distanza tra i fori in ingresso: 32 mm · Lunghezza totale: 65 mm · Altezza foro centrale della flangia: 45 mm · Altezza totale: 55 mm · Numero di punti di fissaggio: 2 Stk · Mimetizzato: No · Tipo di montaggio: Vite prigioniera
CHF 74.90

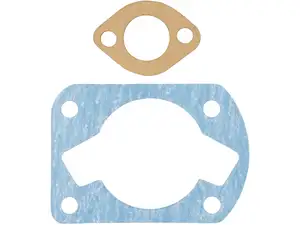

Set guarnizioni cilindro GPO BAD ASS Pandora 41 e 43 mm | Sachs 503, 50/2, 502
