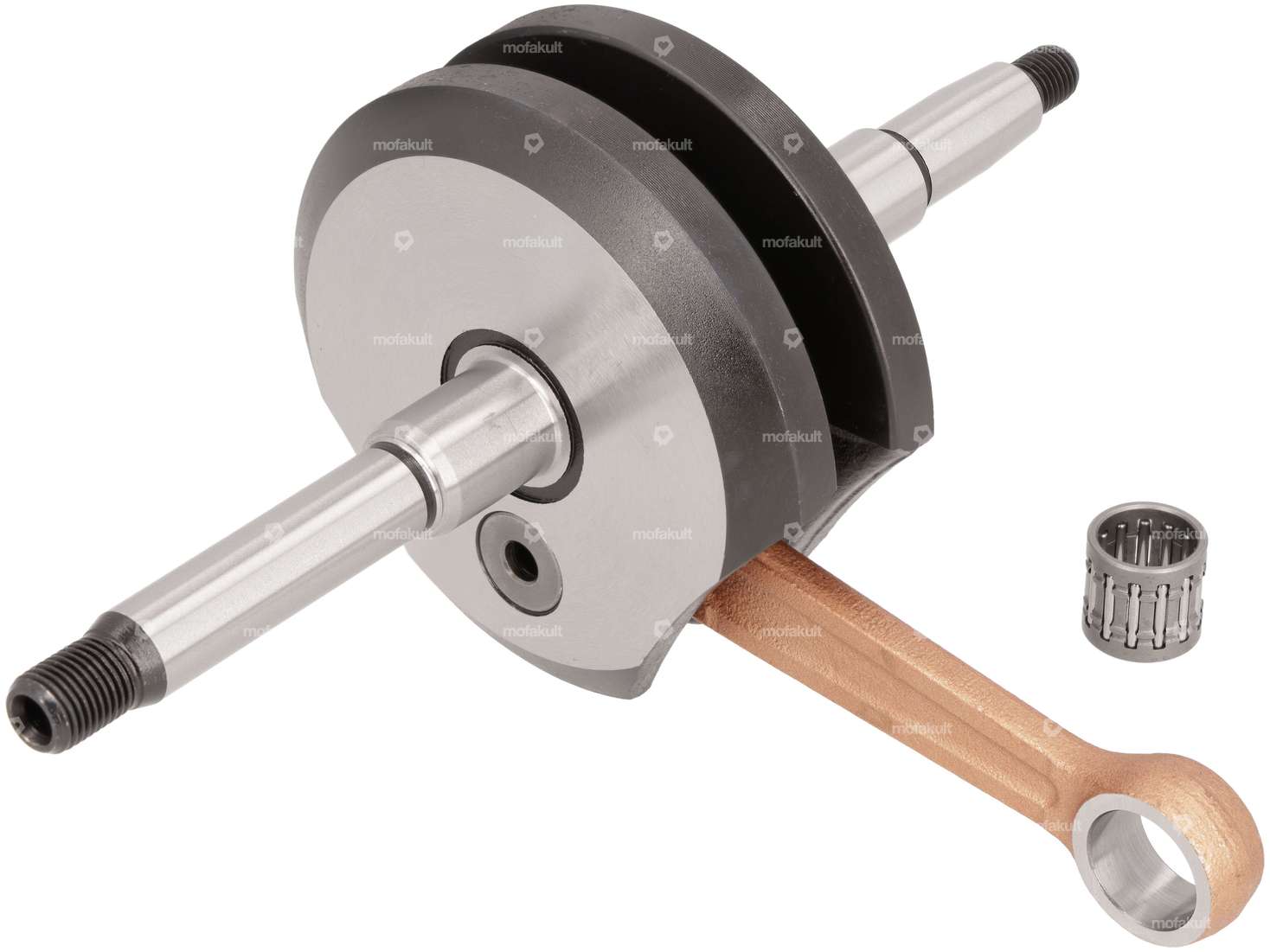

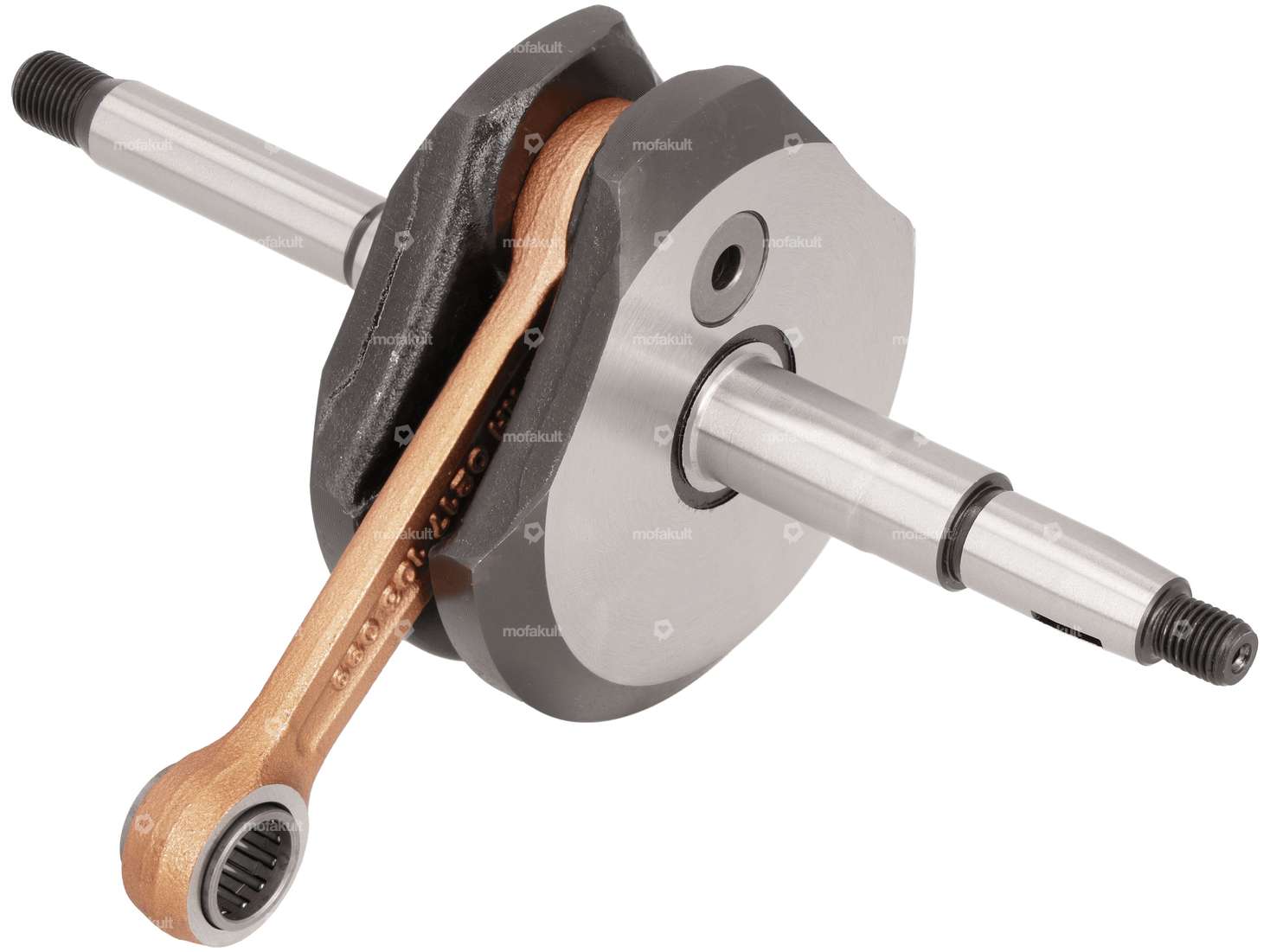

Albero motore originale per il vostro ciclomotore / ciclomotore con motore Sachs 504/1 o 504/2.
Il cuscinetto a rullini è incluso nella fornitura
Nota: Non c'è una scanalatura per la chiave sul lato della frizione. Se si applica la coppia di serraggio corretta, in genere non è necessaria una chiavetta sul lato della frizione.
| Materiale | Acciaio |
| Tipo di guancia | standard |
| Corsa dell'albero a gomiti | 42 mm |
| Ø raccordo / raccordo vario | 15 mm |
| Lunghezza della biella centro-centro | 85 mm |
| Tipo di filettatura | MF8x1 (filettatura a passo fine), MF10x1 (filettatura a passo fine) |
| Lunghezza totale perno lato frizione | 85 mm |
| Lunghezza totale lato accensione perno manovella | 70.2 mm |
| Ø nastri a manovella | 80.5 mm |
| Ø Occhio di biella | 15 mm |
| Sede del cuscinetto a destra | 15 mm |
| Lunghezza della filettatura | 9.5 mm, 11.5 mm |
| Ø spinotto del pistone (B) | 10 mm |
| Ø Sede del cuscinetto (lato frizione) | 15 mm |
| Ø Sede del cuscinetto (lato accensione) | 22.5 mm |
| Dimensione cuscinetto a rullini | 10 / 15 x 14 |
| Reti a manovella larghe | 34.2 mm |
| Lunghezza 1° paragrafo | 43.5 mm |
| Lunghezza 2° paragrafo | 19 mm |
| Ø 1° passo (lato accoppiamento) | 11.65 mm |
| Ø 2° spalla (lato accoppiamento) | 15 mm |
| Lunghezza della spalla (lato di accensione) | 25.25 mm, 11 mm |
| Sachs | 504 (senza albero del pedale) |
Accessori e prodotti correlati

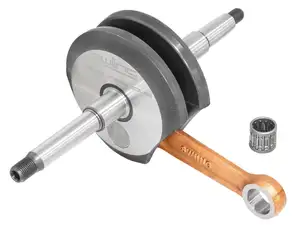

albero motore swiing® revival "originale" | Sachs 504 manuale e automatico (A4376)
