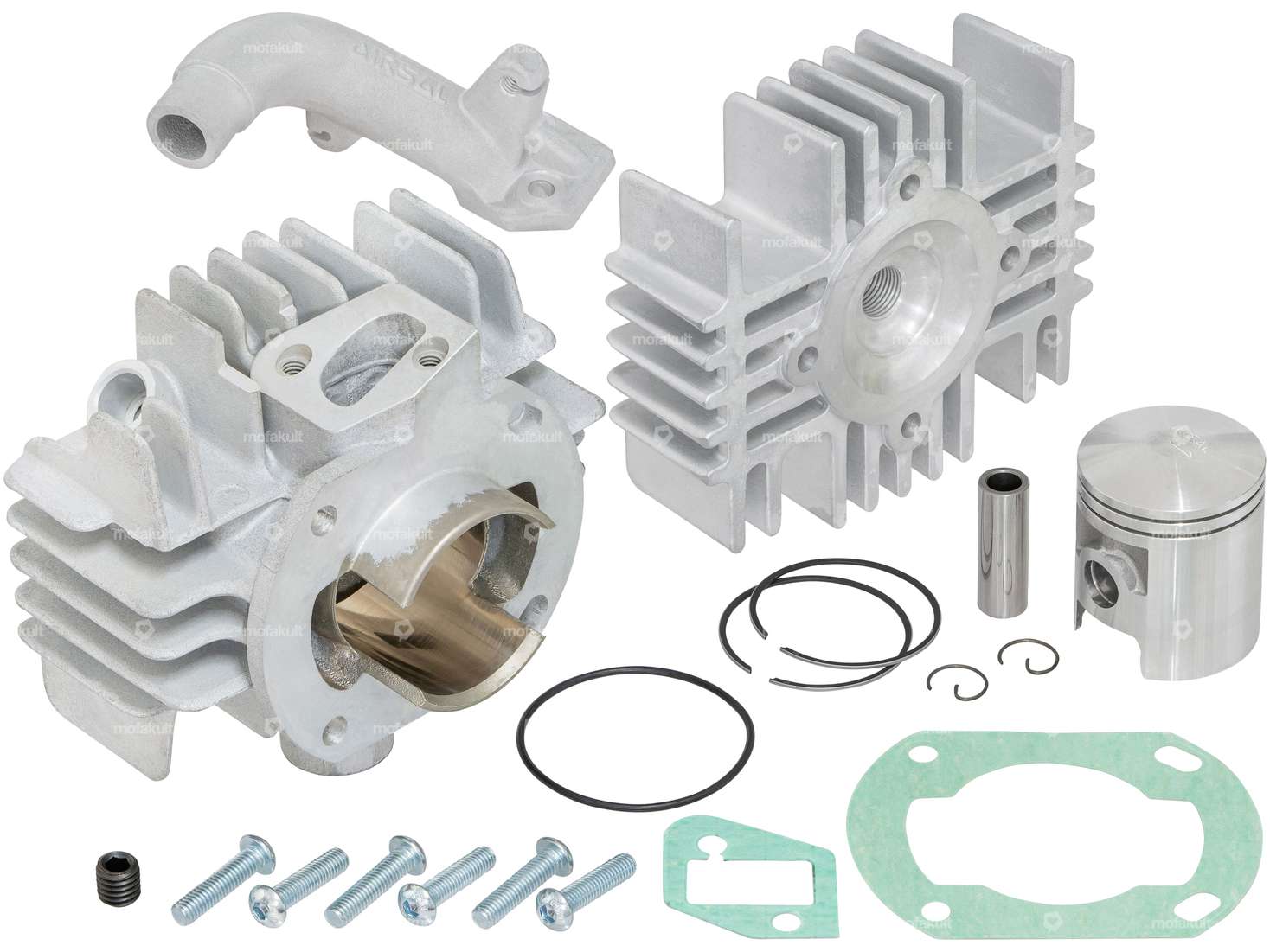

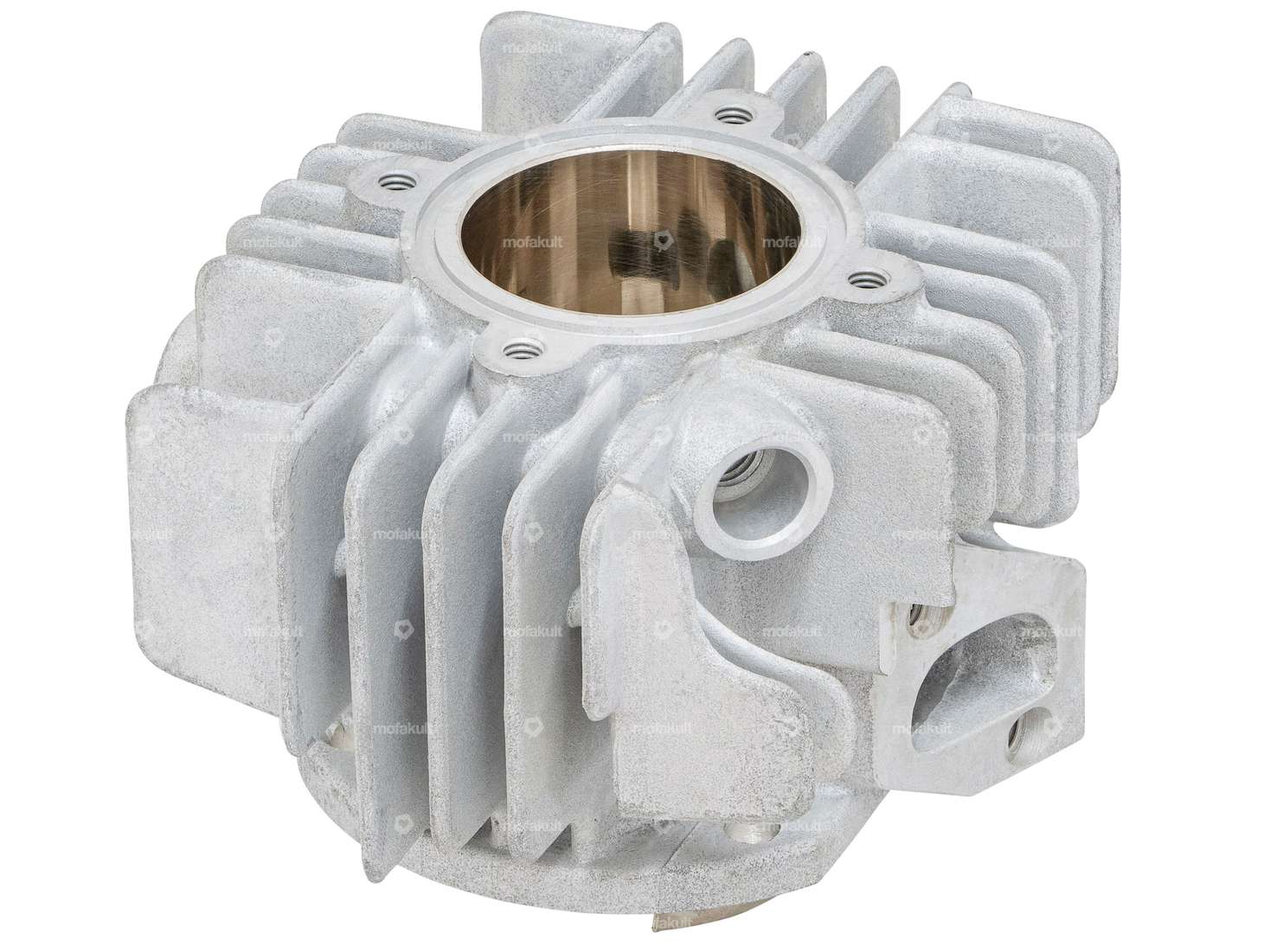

Cylindre nominal de la marque Airsal pour ton cyclomoteur / vélomoteur avec moteurs Sachs 504 (avec adaptations), 505, 535 et 508.
Ce kit de cylindres convient entre autres aux modèles Hercules Prima M, 2, 3, 4, 5 et Optima.
Grâce au grand diamètre d'admission, aux passages de roue et à l'échappement, ce cylindre tuning apporte une augmentation considérable de la puissance.
Caractéristiques techniques du cylindre:
- Ø ; intérieur de la tubulure d'admission : 14 mm
- Diamètre de raccordement de la tubulure d'admission : 20 mm
- Ø ; intérieur bride d'échappement : 20 mm
- Ø ; raccordement bride d'échappement : 26 mm
- Ø ; col du cylindre : 50.0 mm
- Course : 44 mm
- Trou : 43.5 mm
- Filetage pour décompresseur : M10 x 1.5 mm
La tubulure d'aspiration est incluse dans la livraison.
Remarques:
Il faut utiliser des bougies à filetage long.
Sur les moteurs Schweizer 504 (course de 42 mm), il faut apporter les &modifications suivantes au cylindre:

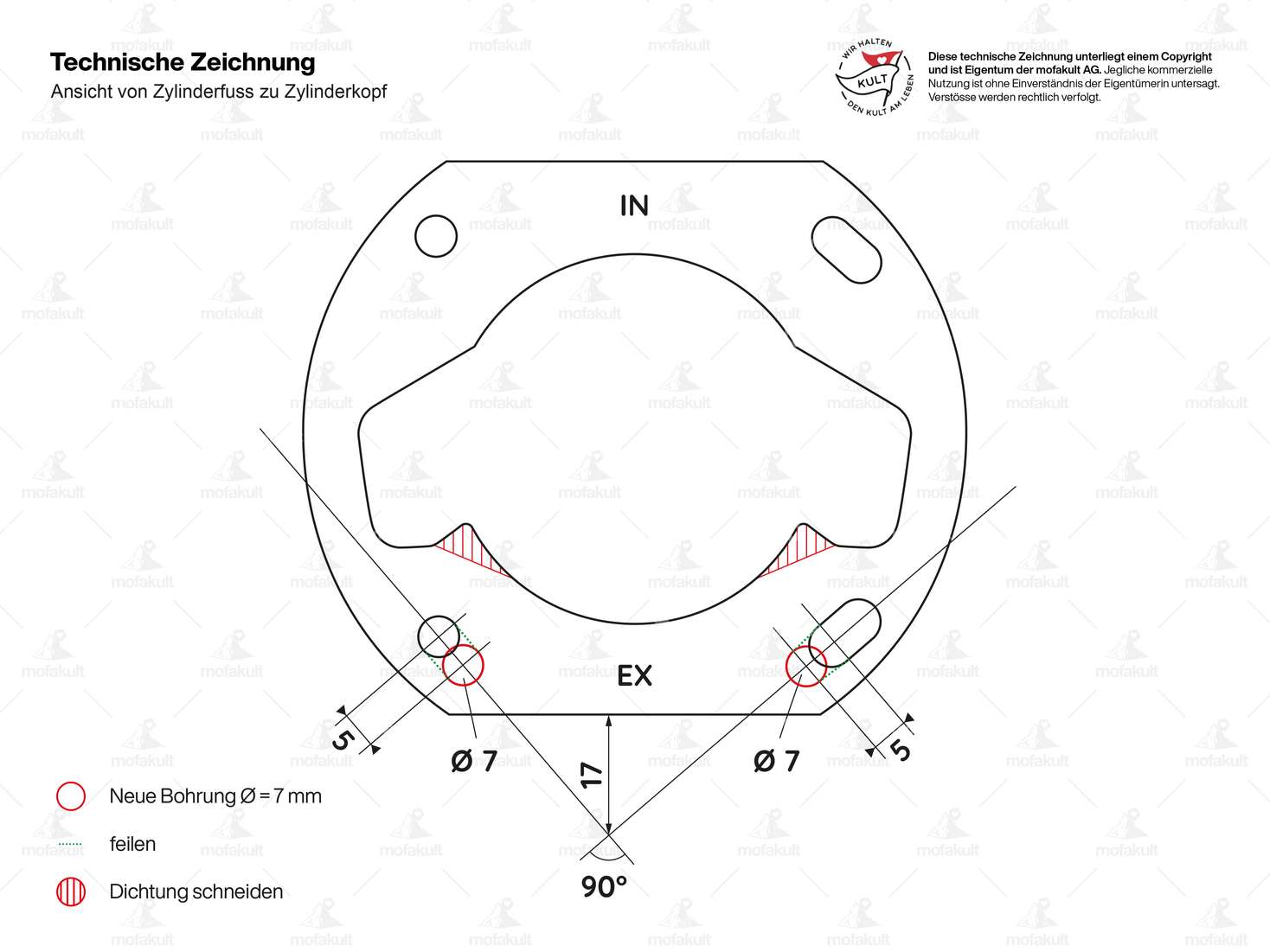

- Adaptation du pied de cylindre et du joint selon la figure 6. .
- Le pied de cylindre doit être dévissé afin que la compression soit à nouveau adaptée par la course plus courte, nous recommandons de régler une arête d'écrasement de 0,8 - 1,0 mm.
- Sur le modèle avec levier d'embrayage extérieur, il faut allonger l'aspiration, sinon le carburateur risque d'être en contact avec le levier d'embrayage.
Tu trouveras d'autres pièces, comme la bougie d'allumage à filetage long nécessaire, dans les articles accessoires.
Produit de qualité du fabricant espagnol Airsal
.Détails
| Fabricant | Airsal |
| Camouflé | Non |
| Matériau | Aluminium |
| Surface | sablé |
| Course du vilebrequin | 44 mm |
| Ø du col du cylindre | 50 mm |
| Diamètre nominal | 43.5 mm |
| Ø sortie extérieure | 26 mm |
| Ø intérieur de l’entrée | 14 mm |
| Fenêtre d'admission | 23.8 x 14.8 |
| Filetage entrée | M6x1 (filetage standard) |
| Ø de l’axe du piston (B) | 12 mm |
| Schéma des trous [mm] | 56 (61) x 56 |
| Type de sortie | pincé |
| Nombre de points de fixation | 4 pcs |
| Décompresseur | M10x1.5 |
| Distance entre les trous de l'entrée | 31 mm |
| Champ d'application | Tuning |
Convient aux modèles suivants
| Sachs | 504 (sans pédalier) 505 (avec pédalier) - 1A (AT), 2A (HG) 508 - 1 A 535 |
| Hercules | Prima - 2, 3, 4, 5, Optima |
Accessoires & produits similaires
Bougie d'allumage NGK B8ES à filetage long
Fabricant: NGK · Désignation de la bougie: B8ES · Type de filetage de bougie: long · Champ d'application: Performance · Champ d'application: Racing · Champ d'application: Tuning · Type de filetage: MF14x1.25 (filetage fin) · Logement de la fiche de bougie: M4 · Logement de la fiche de bougie: SAE · Déparasité: Non · Ouverture de clé SW: 21 mm
CHF 6.50
Kit de cylindres Athena 45 mm, pièces de montage incluses | Sachs (504), 505, 508
Fabricant: Athena · Matériau: Aluminium · Surface: sablé · Champ d'application: Tuning · Diamètre nominal: 45 mm · Course du vilebrequin: 44 mm · Ø du col du cylindre: 51.7 mm · Ø sortie extérieure: 25.9 mm · Ø intérieur de la sortie: 19.5 mm · Nombre de points de fixation: 4 pcs · Ø intérieur de l’entrée: 14.3 mm · Fenêtre d'admission: 23.4 x 12.6 · Filetage entrée: M6x1 (filetage standard) · Distance entre les trous de l'entrée: 31.5 mm · Ø de l’axe du piston (B): 12 mm · Distance entre les trous de sortie: 50 mm · Type de sortie: droit · Type de sortie: pincé · Filetage sortie: M8x1.25 (filetage standard) · Schéma des trous [mm]: 56 (61) x 56 · Décompresseur: M10x1.5 · Camouflé: Non
CHF 299.90
Kit de cylindres Athena 48 mm sans pièces de rechange | Sachs (504), 505, 508
Fabricant: Athena · Matériau: Aluminium · Surface: sablé · Champ d'application: Tuning · Diamètre nominal: 48 mm · Course du vilebrequin: 44 mm · Ø du col du cylindre: 51.6 mm · Nombre de points de fixation: 4 pcs · Ø de l’axe du piston (B): 12 mm · Type de sortie: pincé · Décompresseur: M10x1.5 · Camouflé: Non
CHF 279.90
Airsal 14 mm tubulure d'aspiration oblique | Sachs 504, 505
Fabricant: Airsal · Matériau: Aluminium · Champ d'application: Tuning · Ø intérieur: 13.6 mm · Nombre de points de fixation: 2 pcs · Type de fixation: Vis · Ø raccordement extérieur: 20 mm · Distance entre les trous de l'entrée: 31 mm · Hauteur milieu de la bride Alésage: 56 mm
CHF 36.90

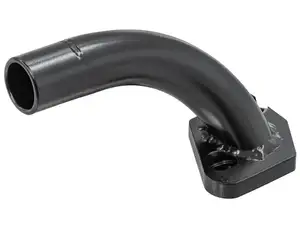

MLM 15 mm tubulure d'aspiration Dell'Orto SHA | Sachs 504, 505
