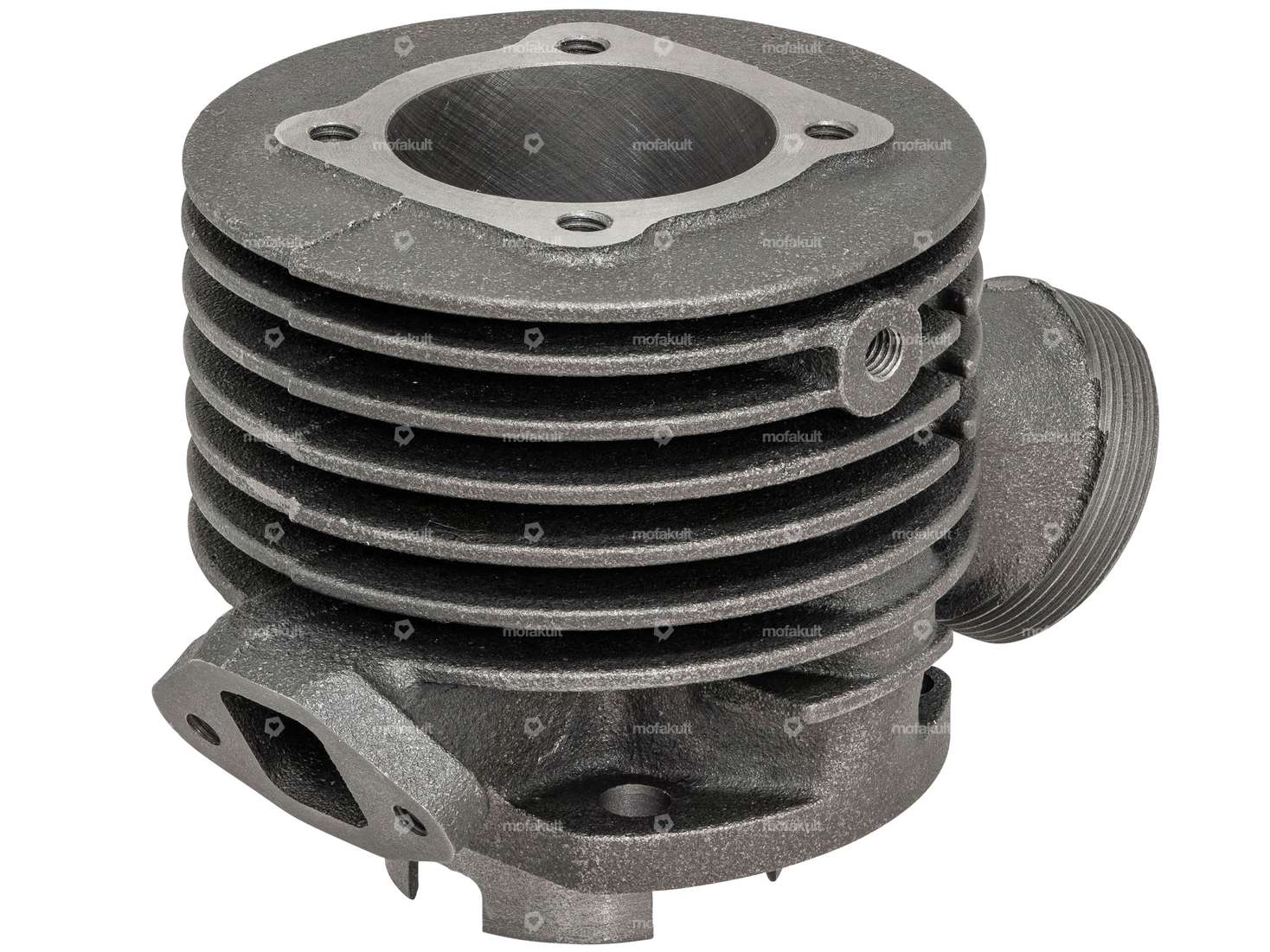

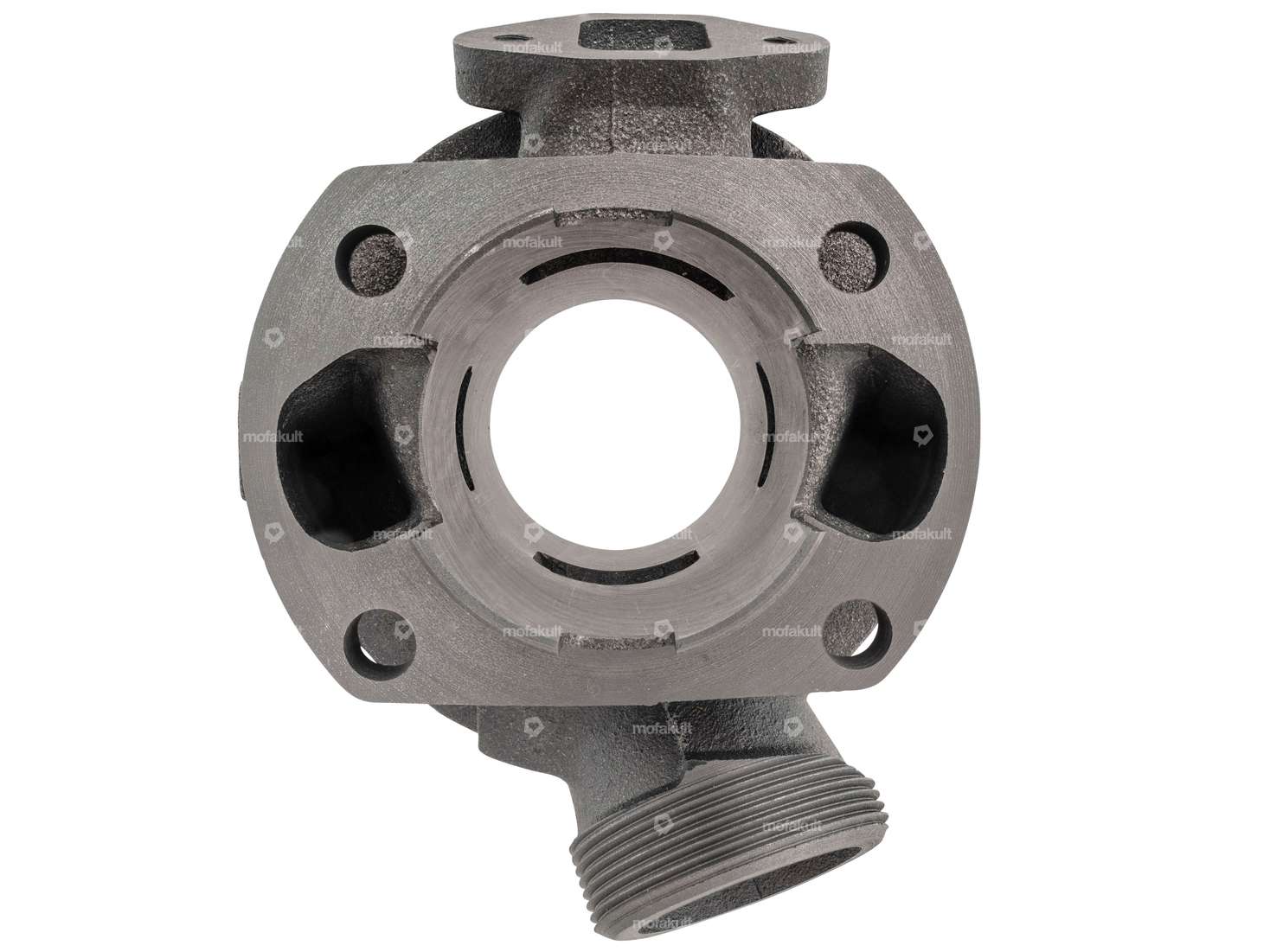

Cylindre tuning de 41mm avec admission carrée pour les moteurs Sachs à 3 et 4 vitesses avec capot, qui a été utilisé entre autres sur Hercules 50/ALS 50/2 S 50/KS 50/2 DK 50/3 LS 50/4 LKS, Gritzner etc.
Les petites ailettes de refroidissement facilitent le montage sur un moteur Sachs 50/2 (502) suisse, car le capot de ventilateur peut être monté sans adaptation. Des adaptations au niveau des alésages des goujons sont toutefois inévitables.
Le cylindre doit être utilisé de préférence avec un carburateur Bing SSB de 17 mm.
Filetage sortie : M40x1.5
Ø ; extérieur : ~92 mm
Ø ; chemin de roulement : 41.01 mm
Ø ; piston : 40.94 mm
Tu trouveras les pièces de montage correspondantes dans la rubrique des accessoires.
Une bonne pièce de rechange standard à prix avantageux. GPO &ndash ; GOOD PARTS ONLY.

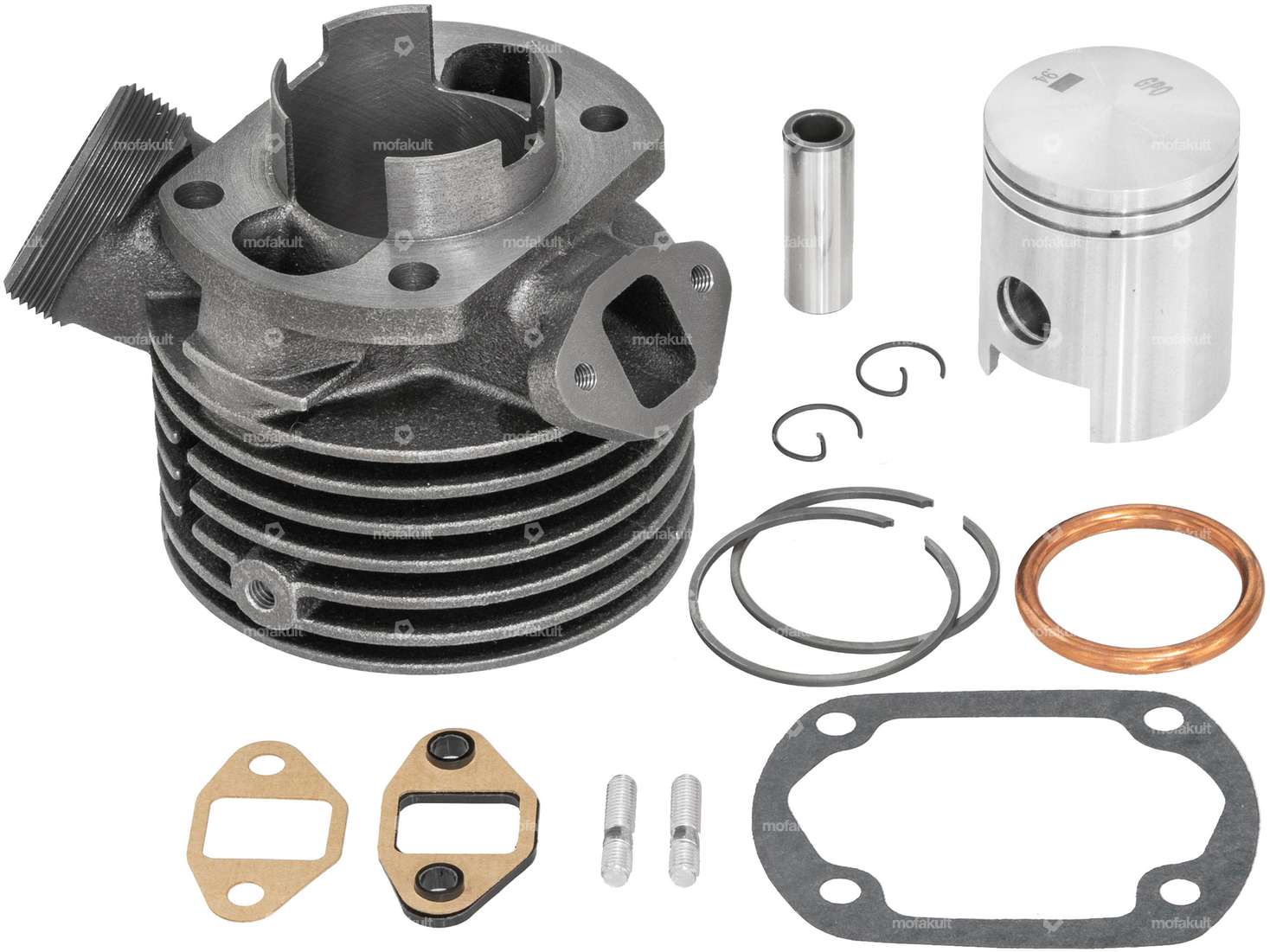

L'ensemble comprend les éléments fixes suivants :
Hauteur de compression (C): 28 mm · Diamètre nominal: 41 mm · Bombage (D): 3.2 mm · Joint de segment de piston: protection intérieure (PI) · Epaisseur du segment de piston: 1.8 mm · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 1.5 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: GPO · Hauteur totale du piston (E): 49.4 mm · Ø extérieur du piston (A): 40.94 mm
Cylindrée: 55 ccm · Type de sortie: Écrou-raccord · Course du vilebrequin: 42 mm · Ø sortie extérieure: 40 mm · Mode de refroidissement: Refroidissement par air pulsé · Distance entre les trous de l'entrée: 31 mm · Nombre de points de fixation: 4 pcs · Champ d'application: Tuning · Diamètre nominal: 41 mm · Fabricant: GPO · Matériau: Fonte grise · Surface: bruts
Ø extérieur: 37.8 mm · Ø intérieur: 30.6 mm · Matériau: Cuivre
Schéma des trous [mm]: 40.5 x 51 mm · Lieu d'utilisation: Pied de vérin · Épaisseur: 0.5 mm · Matériau: Papier huilé · Fabricant: swiing® revival parts
Lieu d'utilisation: Entrée · Épaisseur: 2.6 mm · Distance entre les trous de l'entrée: 30 mm
Type de filetage: M5x0.8 (filetage standard) · Longueur du filetage: 6 mm, 12 mm · Longueur totale: 23 mm · Diamètre: 4.9 mm · Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Champ d'application: Standard · N° de pièce de rechange Pony: A3700 · N° de pièce de rechange Sachs: 0640 016 101, 0640 016 102
Détails
| Matériau | Fonte grise |
| Fabricant | GPO |
| Diamètre nominal | 41 mm |
| Camouflé | Non |
| Surface | sablé |
| Cylindrée | 55 ccm |
| Course du vilebrequin | 42 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Distance entre les trous de l'entrée | 31 mm |
| Nombre de points de fixation | 4 pcs |
| Filetage entrée | M5x0.8 (filetage standard) |
| Schéma des trous [mm] | 51 x 40 |
| Champ d'application | Tuning |
| Type de sortie | Écrou-raccord |
| Filetage sortie | MF40x1.5 (filetage fin) |
Convient aux modèles suivants
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) |
