Cylindre de 45 mm (70 cm3) refroidi par ventilateur avec axe de piston de 12 mm, adapté à ton Puch X30 Velux et à ton Puch X30 NG-2AH Mofa / Cyclomoteur.
Les temps de commande du cylindre ont été maintenus plutôt bas, ce qui se caractérise par un très beau couple à bas régime.

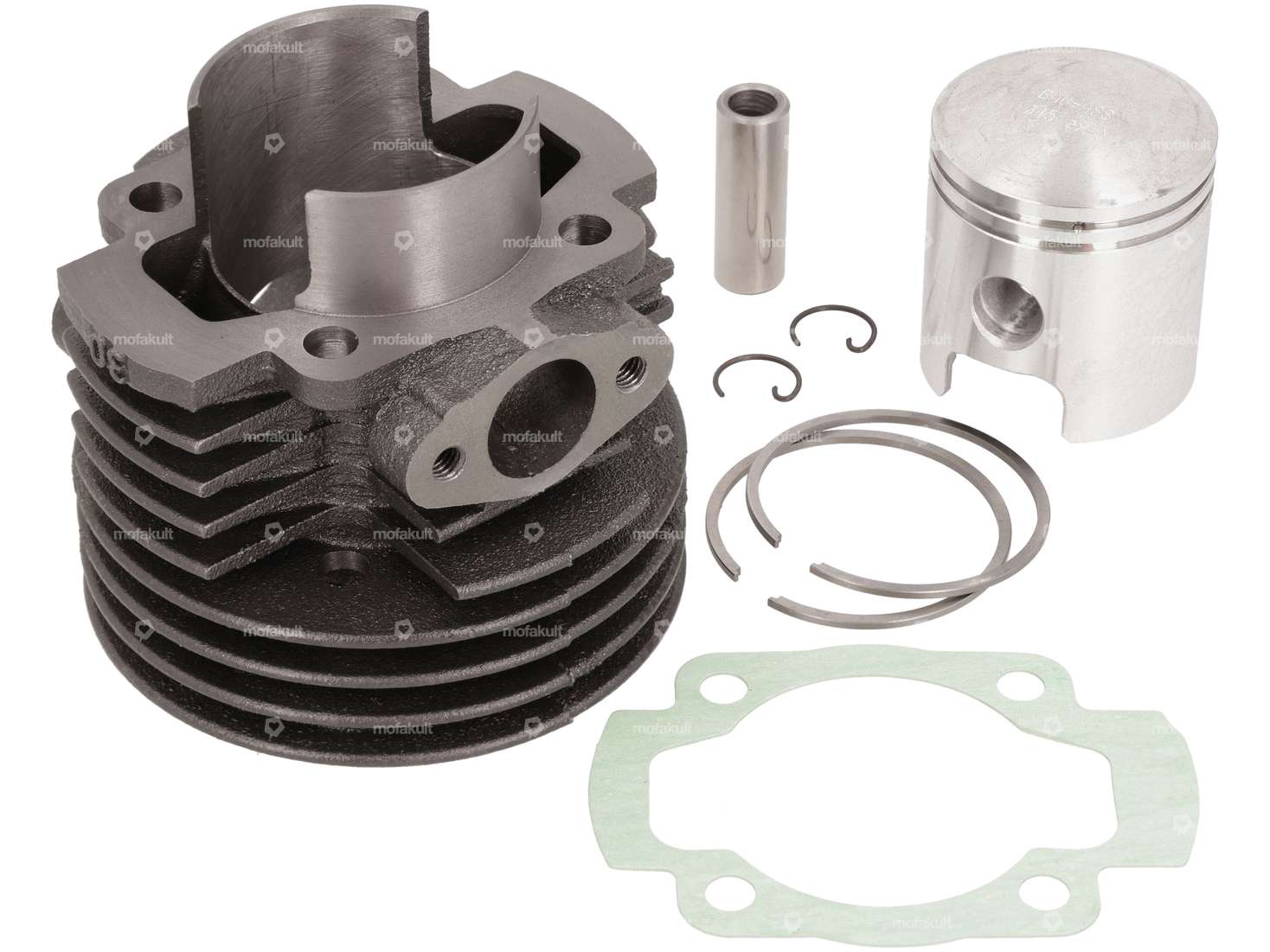

Le kit cylindre de course sans plombage comprend le cylindre & ; le kit piston.

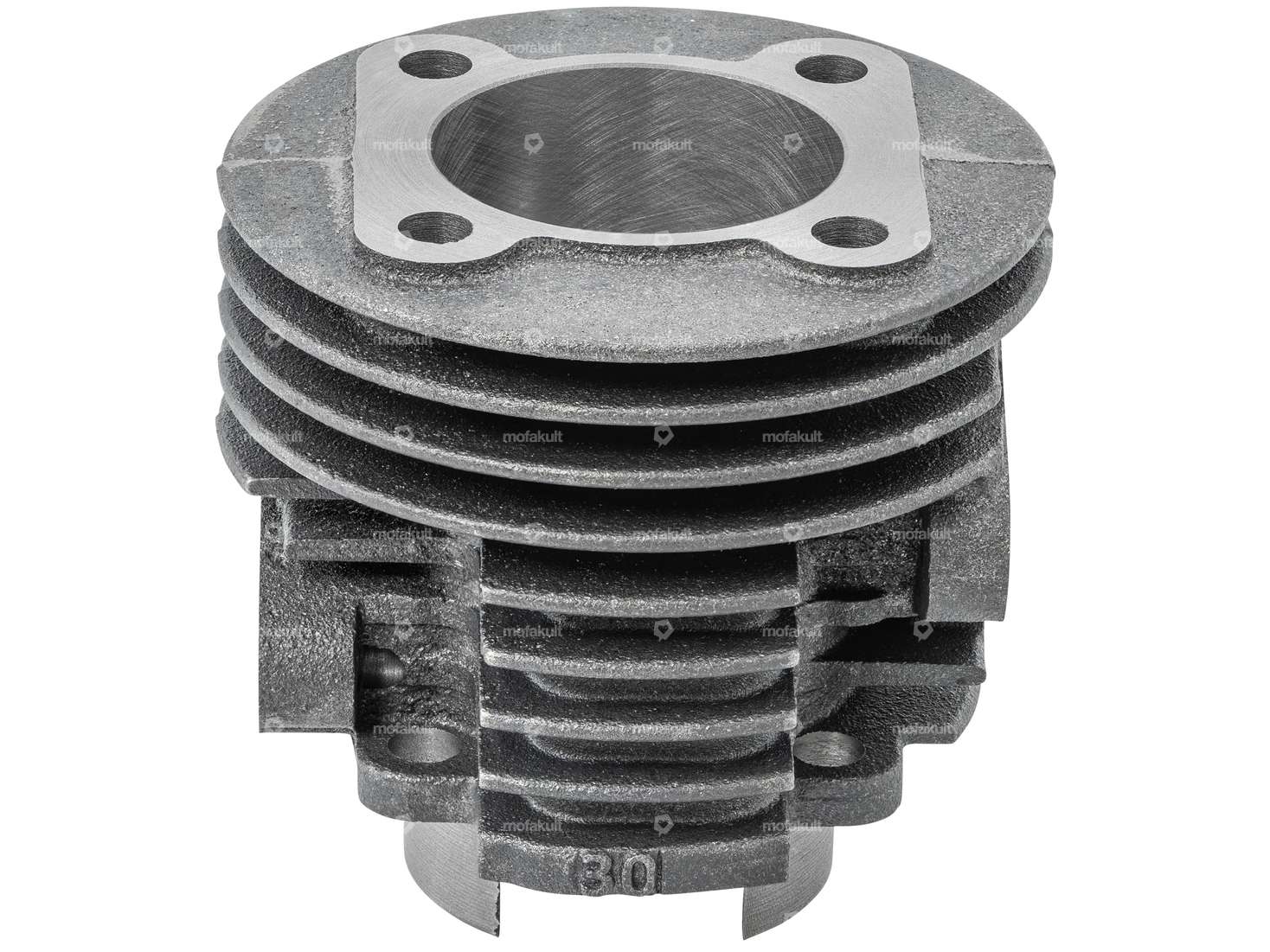

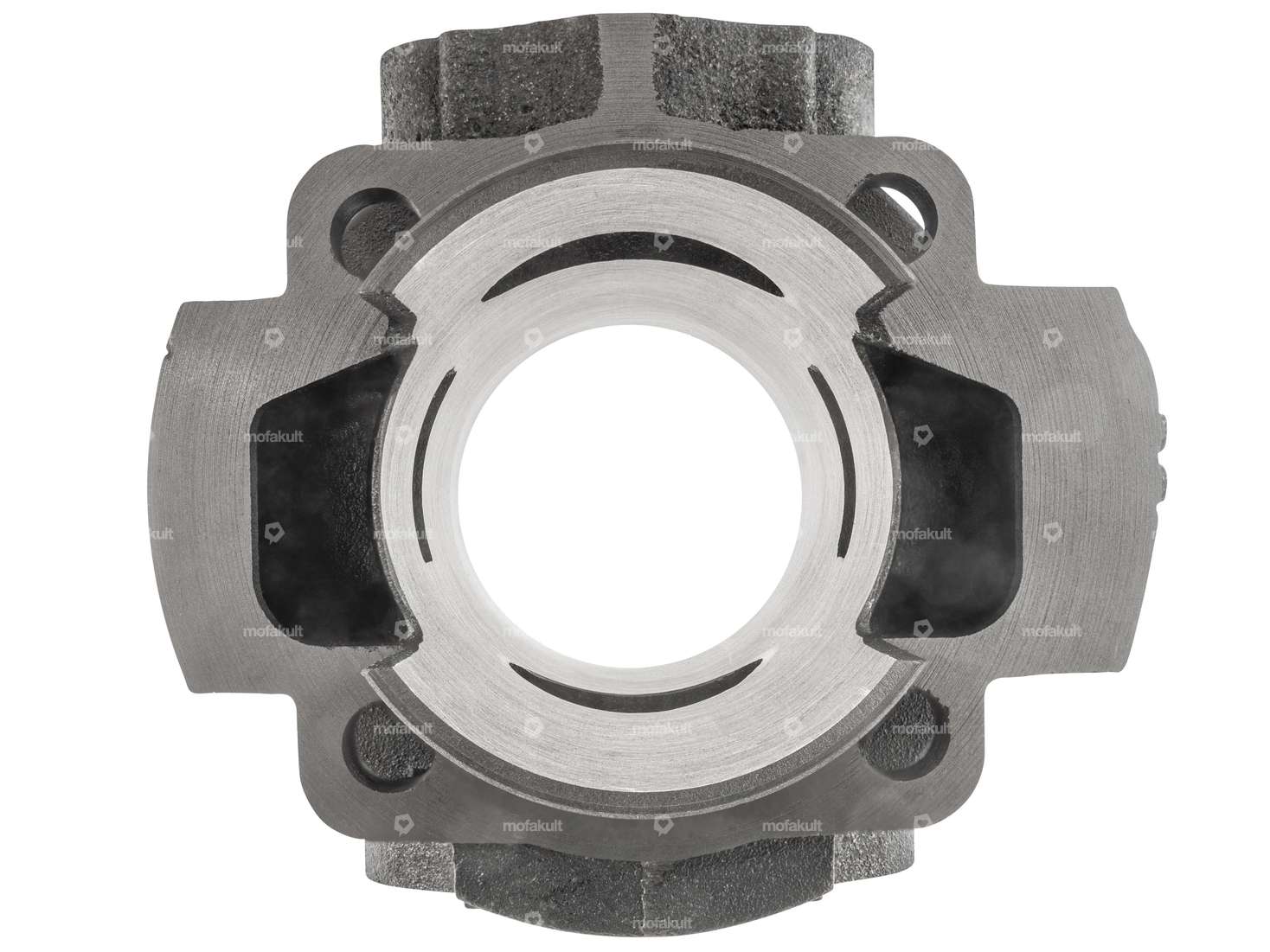

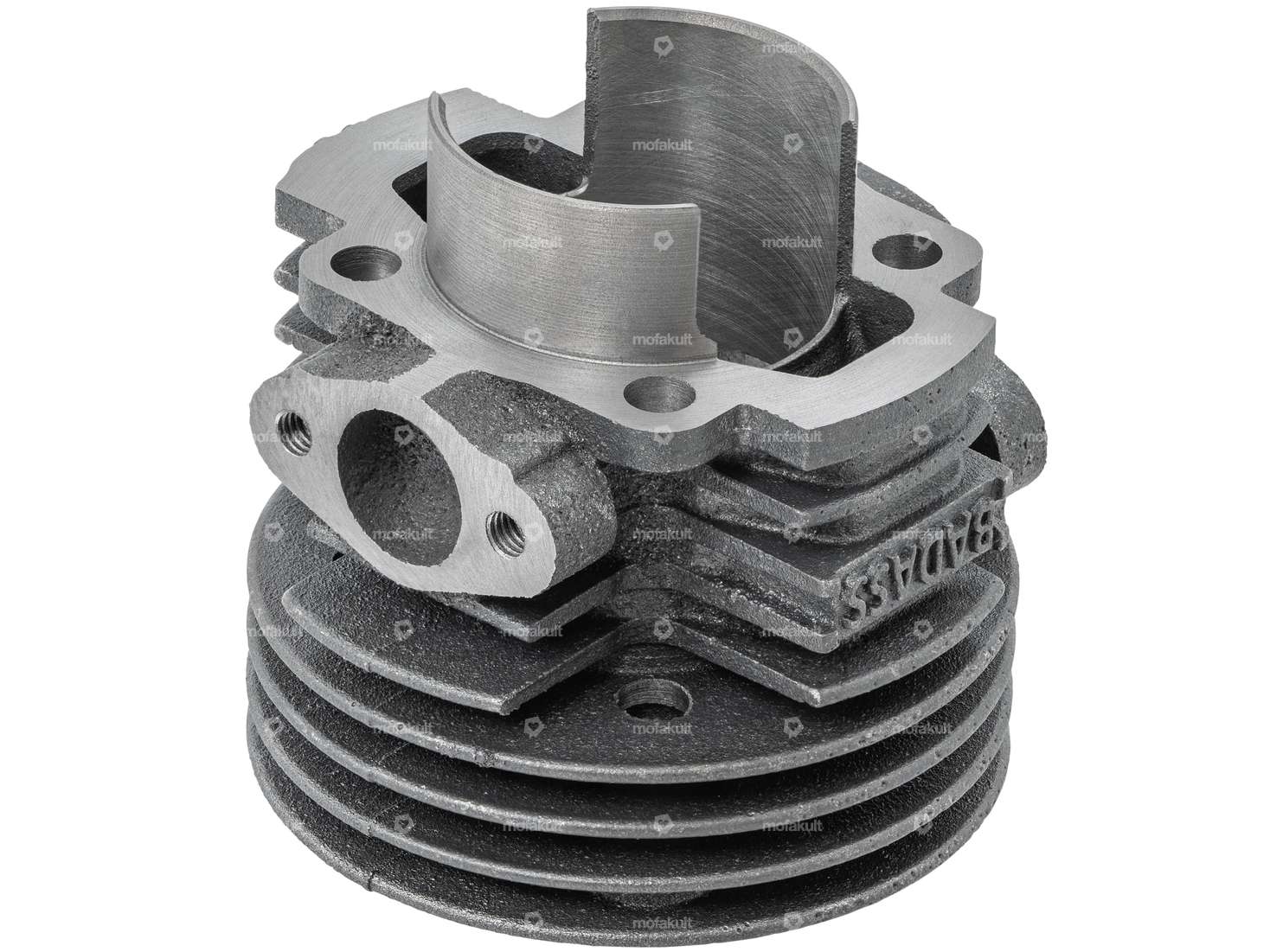

- Cylindre réplique en fonte grise avec Ø ; alésage de 45.0 mm
- Contrôle de la fente
- Ø ; admission de 19 mm, espacement des goujons de 32 mm
- Canaux de surintensité optimisés
- Temps de commande amélioré
- Extension de la tige du moteur nécessaire (Ø ; col de cylindre 49.0 mm)
- Ø ; échappement de 25 mm, distance entre les goujons de 42 mm
- Plan de perçage des goujons : 44 x 44 mm
- Piston de 45 mm du fabricant italien GOL inclus .
Livraison selon les illustrations
.Remarques:
Pour les moteurs Puch Velux, grâce à la grande surface d'étanchéité, il n'est plus nécessaire de mouler la fente du boîtier.
Pour les moteurs ZA50-G, le boîtier doit éventuellement être moulé.
En outre, le kit de cylindres peut être utilisé sur les moteurs DS, MV, MS, VZ (EX50), à condition de monter le boîtier en broche.
Une notice de montage détaillée est jointe. Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement
Tu trouveras les accessoires correspondants comme les joints, la culasse, le système d'échappement, etc. dans les accessoires.
Fabriqué par la marque BADASS.
| Diamètre nominal | 45 mm |
| Fabricant | BAD ASS |
| Matériau | Fonte grise |
| Cylindrée | 70 ccm |
| Course du vilebrequin | 43 mm |
| Ø du col du cylindre | 49 mm |
| Ø sortie extérieure | 26 mm |
| Ø intérieur de la sortie | 25 mm |
| Ø intérieur de l’entrée | 19 mm |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 32 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Type de sortie | droit |
| Distance entre les trous de sortie | 42 mm |
| Filetage sortie | M6x1 (filetage standard) |
| Nombre de points de fixation | 4 pcs |
| Schéma des trous [mm] | 44 x 44 |
| Champ d'application | Tuning |
| Puch | ZA50 (refroidi par ventilateur) Z50 (X30 Velux) 2 vitesses MS, MV, MV50 3 vitesses VSD, DS, VZ, MC |
Accessories & Related Products
swiing® ingenious Raccord d'aspiration 15 mm CNC | Puch X30 Velux
Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Ø intérieur: 15 mm · Ø raccordement extérieur: 20 mm · Type de fixation: Vis · Nombre de points de fixation: 2 pcs · Distance entre les trous de l'entrée: 32 mm · Champ d'application: Tuning
CHF 43.90
swiing® ingenious Kit de carburateur 15 mm camouflé | Puch X30 Velux
Fabricant: swiing® pièces ingénieuses · Groupe de composants carburateur: Carburateur complet · Type de carburateur: SRE · Diamètre nominal: 15 mm · Ø raccordement intérieur: 20 mm · Ø entrée intérieure: 15 mm · Ø sortie intérieur: 15 mm · Ø raccordement filtre à air: 20 mm · Ø raccordement filtre à air: 23 mm · Ø du raccord du tuyau d'essence: 6 mm · Commande de starter: Handchoke · Filetage de la buse: M3.5x0.6 (filetage standard) · Taille de la buse: 62 · Type de fixation: Bride · Type de fixation: Connexion enfichable serrée · Distance entre les trous de l'entrée: 32 mm · Champ d'application: Tuning
CHF 122.90
swiing® ingenious Kit d'échappement à résonance Ø 28 / 70 mm | Puch X30 Velux
Fabricant: swiing® pièces ingénieuses · Matériau: Acier · Surface: chromé · Ø extérieur: 70 mm · Longueur totale: 730 mm · Couleur: Chrome · Ø raccordement intérieur: 28 mm · Type d'échappement: Cigare · Type de fixation: collier de serrage vissé · Fixation du tube de flamme: Bride
CHF 142.90
Joint sortie Ø 27 mm grand
Fabricant: Fabriqué en Italie · Matériau: Carton d'étanchéité · Matériau: Tôle (acier) · Ø intérieur: 26.3 mm · Ø extérieur: 44 mm · Lieu d'utilisation: Sortie · Ø trou de fixation: 6.9 mm · Nombre de points de fixation: 2 pcs · Distance entre les trous: 42 - 56.8 mm · Épaisseur: 2 mm
CHF 2.70
swiing® revival Kit de goujons M6x30 (résistance 10.9) galvanisé
Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Diamètre: 6 mm · Type de filetage: M6x1 (filetage standard) · Diamètre nominal (filetage): 6 mm · Longueur totale: 30 mm · Longueur du filetage: 12 mm · Clé de serrage: 10 mm · Classe de résistance: 8 · Classe de résistance: 10.9 · Entraînement: Six pans extérieurs
CHF 10.70

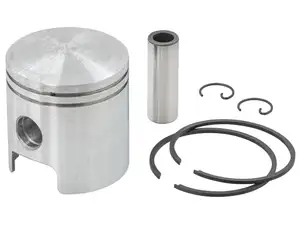

GOL Piston 45 mm BAD ASS Lucifer BigBore | Puch X30 Velux, NG-2AH
Fabricant: BAD ASS · Diamètre nominal: 45 mm · Ø extérieur du piston (A): 44.94 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 22.4 mm · Bombage (D): 2.4 mm · Hauteur totale du piston (E): 48.3 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection intérieure (PI) · Poids du kit de piston: 105 g
CHF 69.90

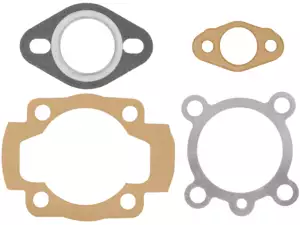

GPO Kit de joints de cylindre BAD ASS Lucifer 45 mm | Puch X30 Velux, NG-2AH
