Piston de rechange de 48 mm avec un segment rectangulaire de 1,5 mm à fixation interne (IS) pour cyclomoteurs équipés d'un kit de cylindre Athena de 48 mm, compatible avec les modèles Sachs 504 / 505 avec ou sans membrane.
Tu trouveras les cotes détaillées du piston, conformes au dessin technique, dans la rubrique « Détails ». Tu peux également t'informer sur les segments de piston courants, leurs pas de segment et leurs types de fixation grâce à la légende figurant sur les images.
Type de tolérance : B

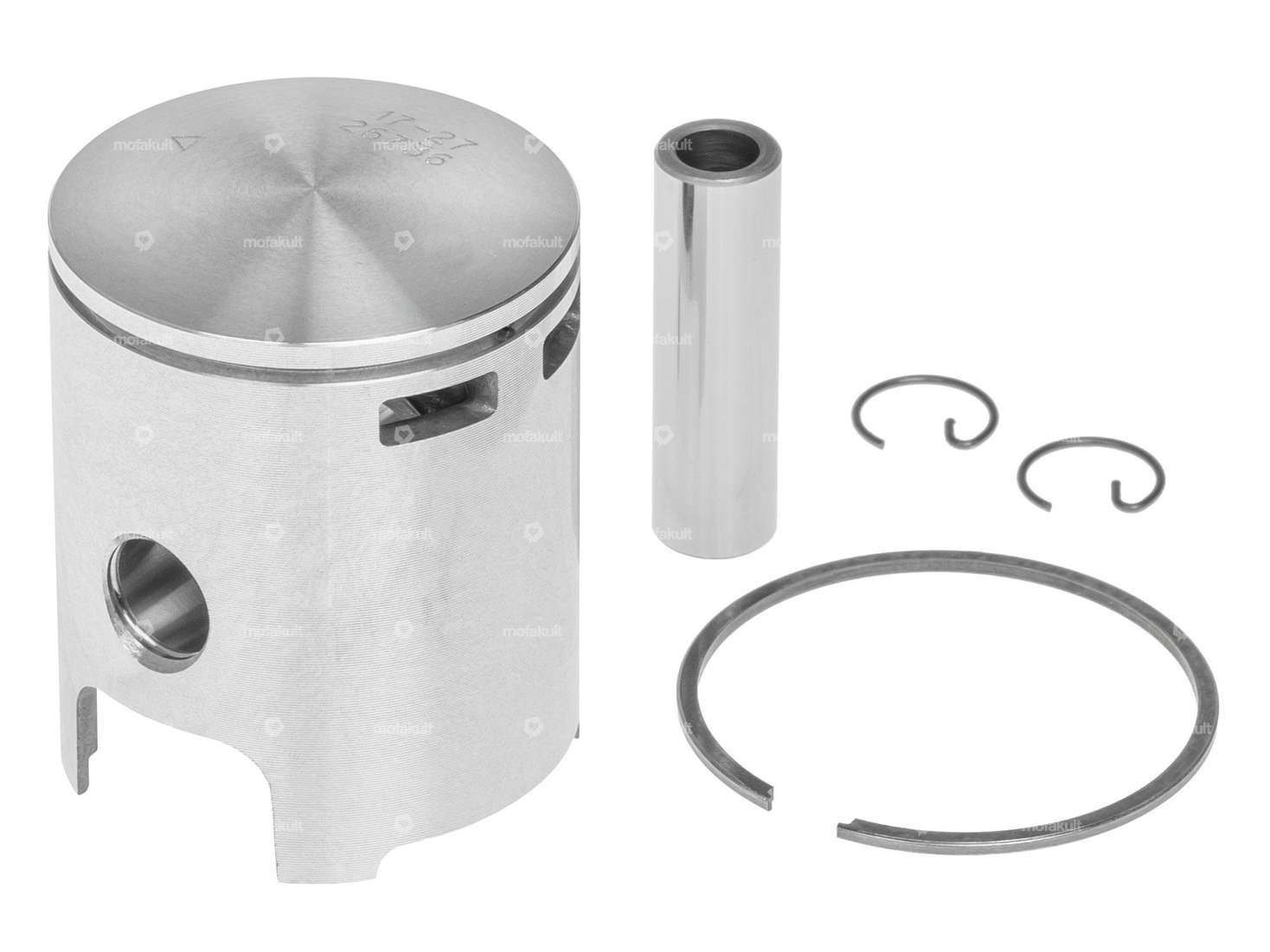

Le kit de piston comprend des axes de piston, des clips de piston et des segments de piston.
Remarque : veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche orientée vers la sortie, du côté de l'échappement.
Vous trouverez les outils de montage adaptés, les freins d'axe de piston et, le cas échéant, le cylindre correspondant dans la rubrique « Accessoires ».
Produit de qualité du fabricant italien Athena.
| Fabricant | Athena |
| Ø extérieur du piston (A) | 47.96 mm |
| Hauteur de compression (C) | 30.12 mm |
| Bombage (D) | 1.94 mm |
| Hauteur totale du piston (E) | 59 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Diamètre nominal | 48 mm |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur du segment de piston | 1.5 mm |
| Groupe de tolérance | B |
| Poids du kit de piston | 123 g |
| Sachs | 504 (sans pédalier) 505 (avec pédalier) - 1A (AT) , 2A (HG) |
