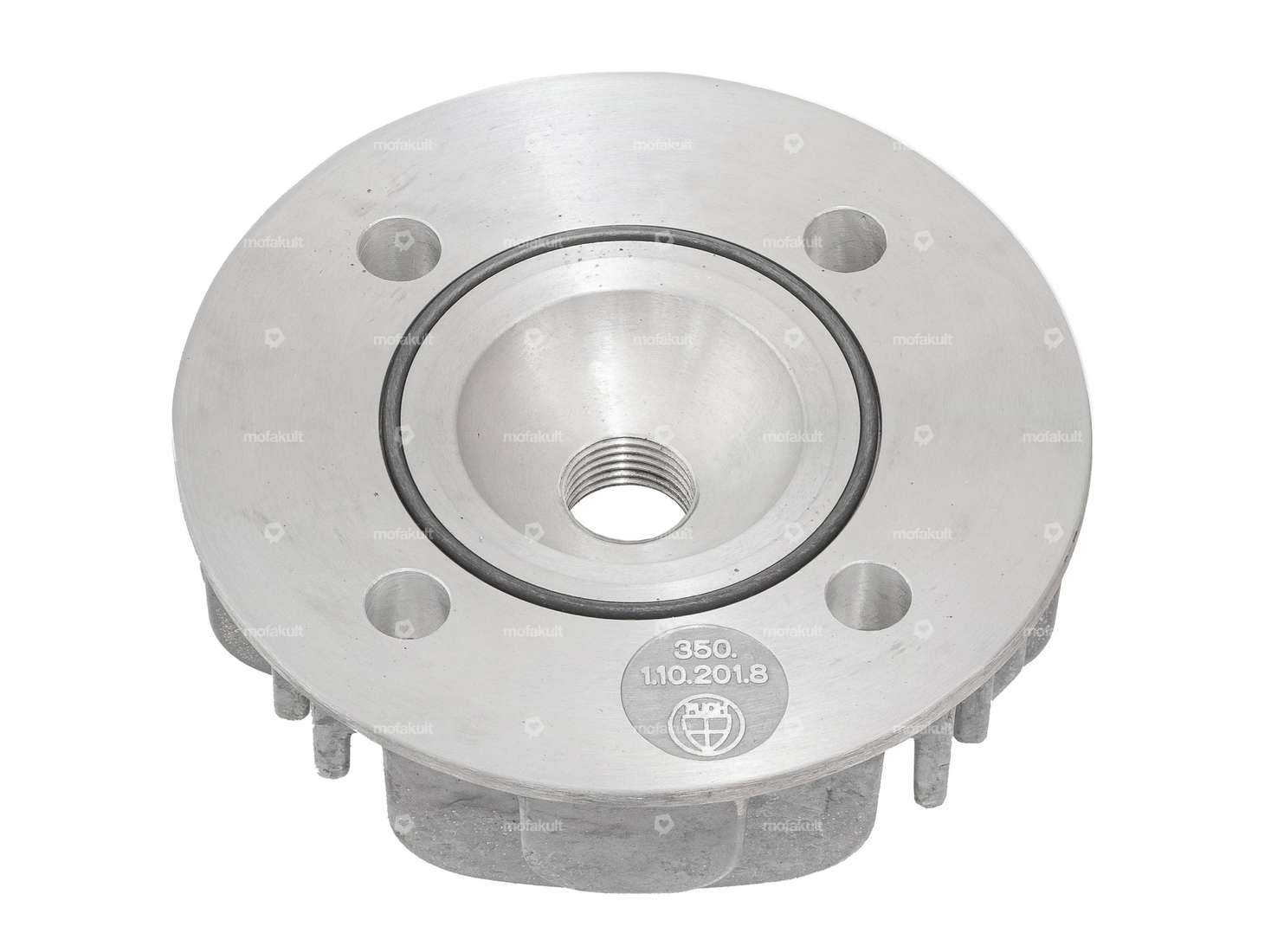

Tuning-Zylinderdeckel mit optimiertem Brennraum zu gebläsegekühlten Zylindern deines Puch X30 Velux Mofas / Mopeds mit M7-Zylinderstehbolzen.
Der Dichtring aus FPM / FKM (auch bekannt unter dem geschützten Markennamen VITON®) ist temperaturbeständig bis 200 °C.

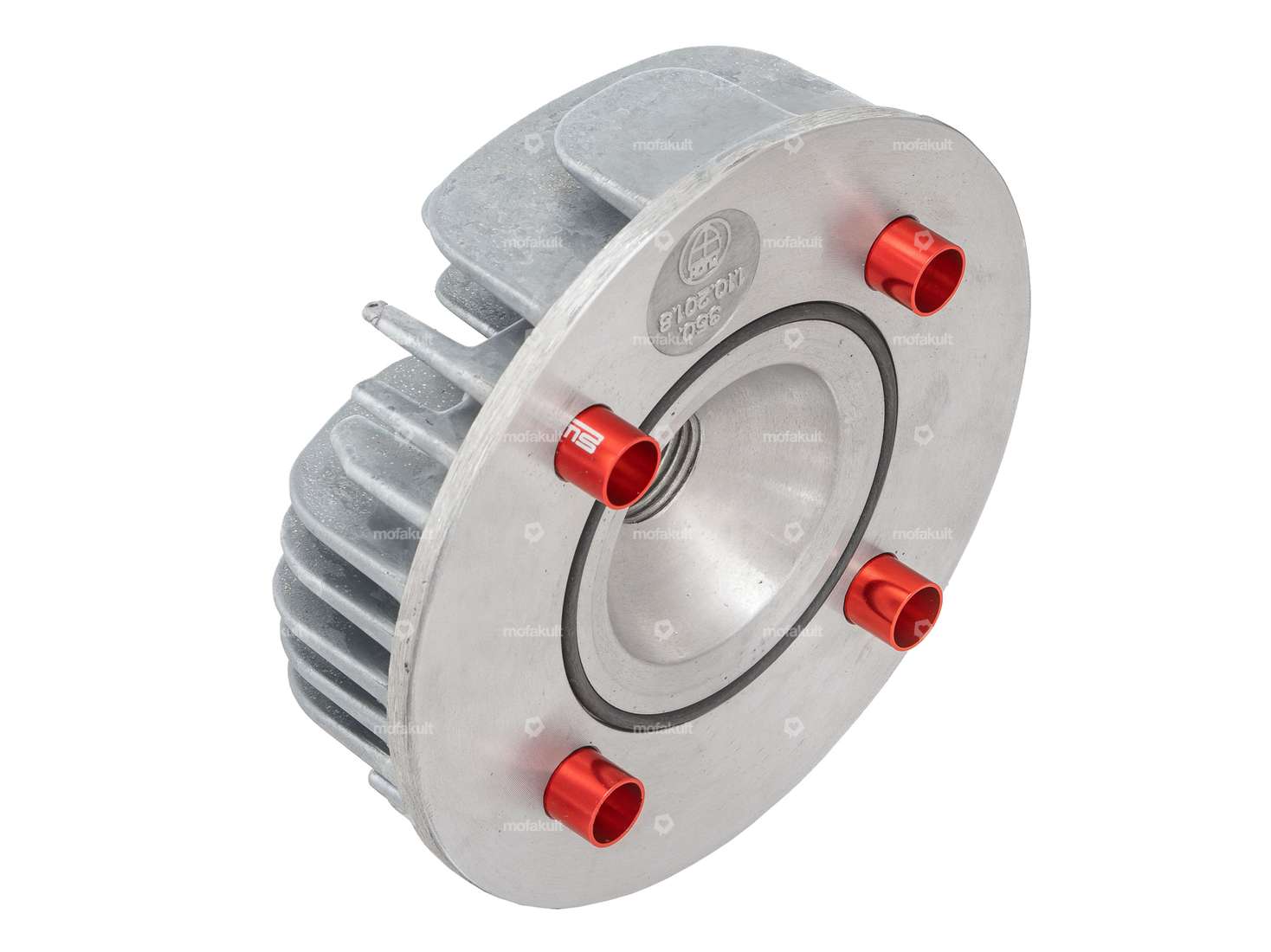

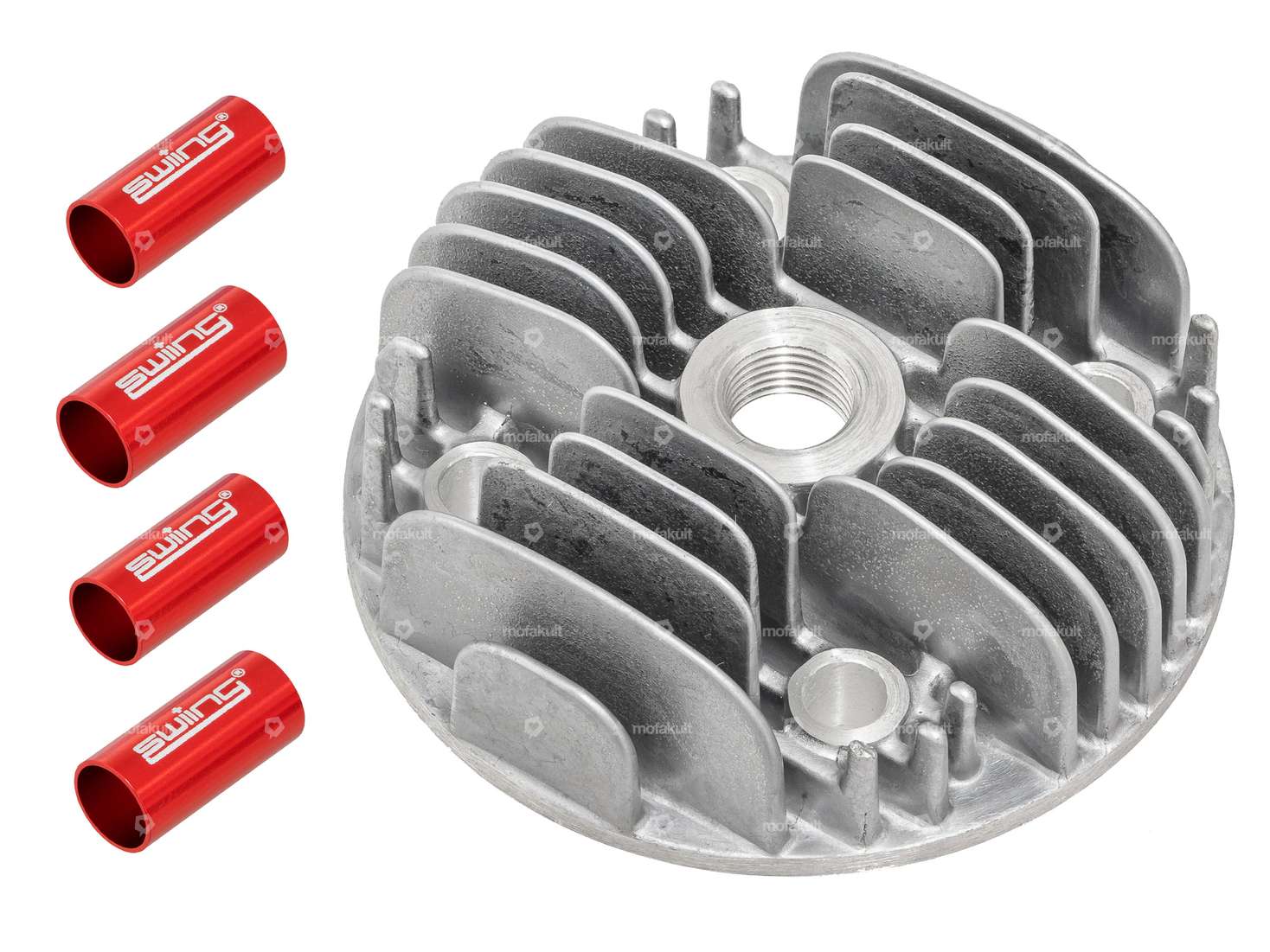

Der Zylinderkopf muss zusammen mit den vier Zentrierhülsen, welche im Lieferumfang enthalten sind, montiert werden.
Die Zentrierbuchsen dienen dazu, dass der Zylinderdeckel perfekt zentriert auf die Stehbolzen geschoben werden kann.
Die Buchsen werden in die Bohrungen des Zylinderdeckels geschoben, sodass sie leicht über die Dichtfläche herausragen (siehe Abbildung 2 zur Veranschaulichung).
Wir empfehlen, die Führungsbüchsen mit Loctite Fügekleber in den Zylinderkopf einzukleben, damit sich diese bei der Montage- / Demontage nicht verschieben.
Bitte wähle im Auswahlfeld den gewünschten Zylinderkopf mit dem entsprechenden Durchmesser von 38, 40 oder 41 mm.
Dimension Zylinderkopf (ØxH): 90 x 35 mm
Vermassung Zentrierbüchsen:
Ø innen: 7.1 mm
Ø aussen: 8 mm
Länge: 17 mm
Material: Aluminium, eloxiert
Hinweis: Die Zylinderköpfe verfügen über keine Aufnahme zur Montage eines Dekompressors.
Entsprechende Zylinder, Stehbolzen, Loctite, etc. findest du bei den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Originale Puch-Ersatzteilnummer: 320.2.10.001.1
| Hersteller | swiing® ingenious parts |
| Ø Zylinder | 38 - 41 mm |
| Ø aussen | 90 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Dekompressor | Nein |
| Anwendungsbereich | Racing |
| Höhe | 35 mm |
| Puch | Z50 (X30 Velux) |
