Montageanleitung

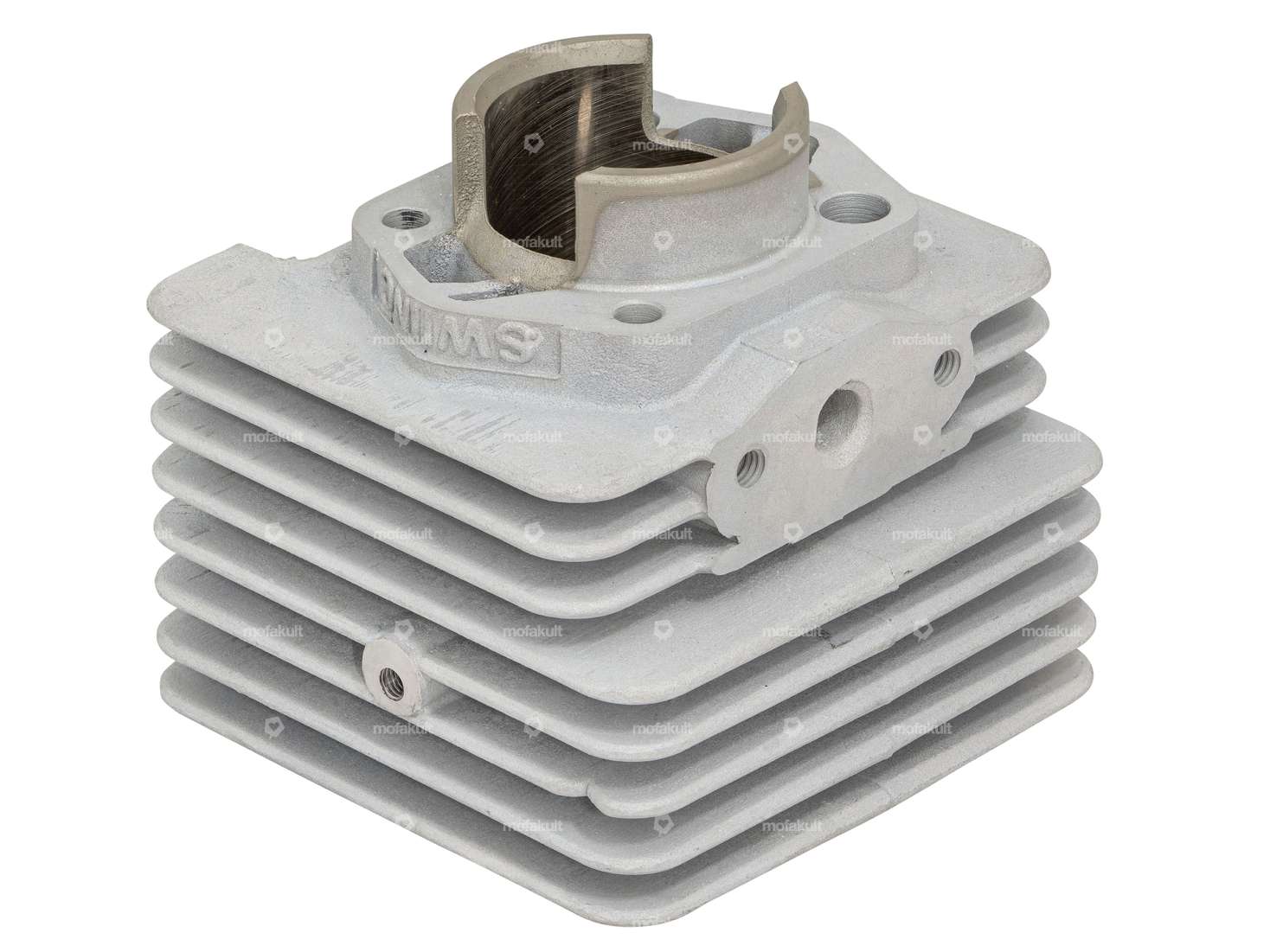

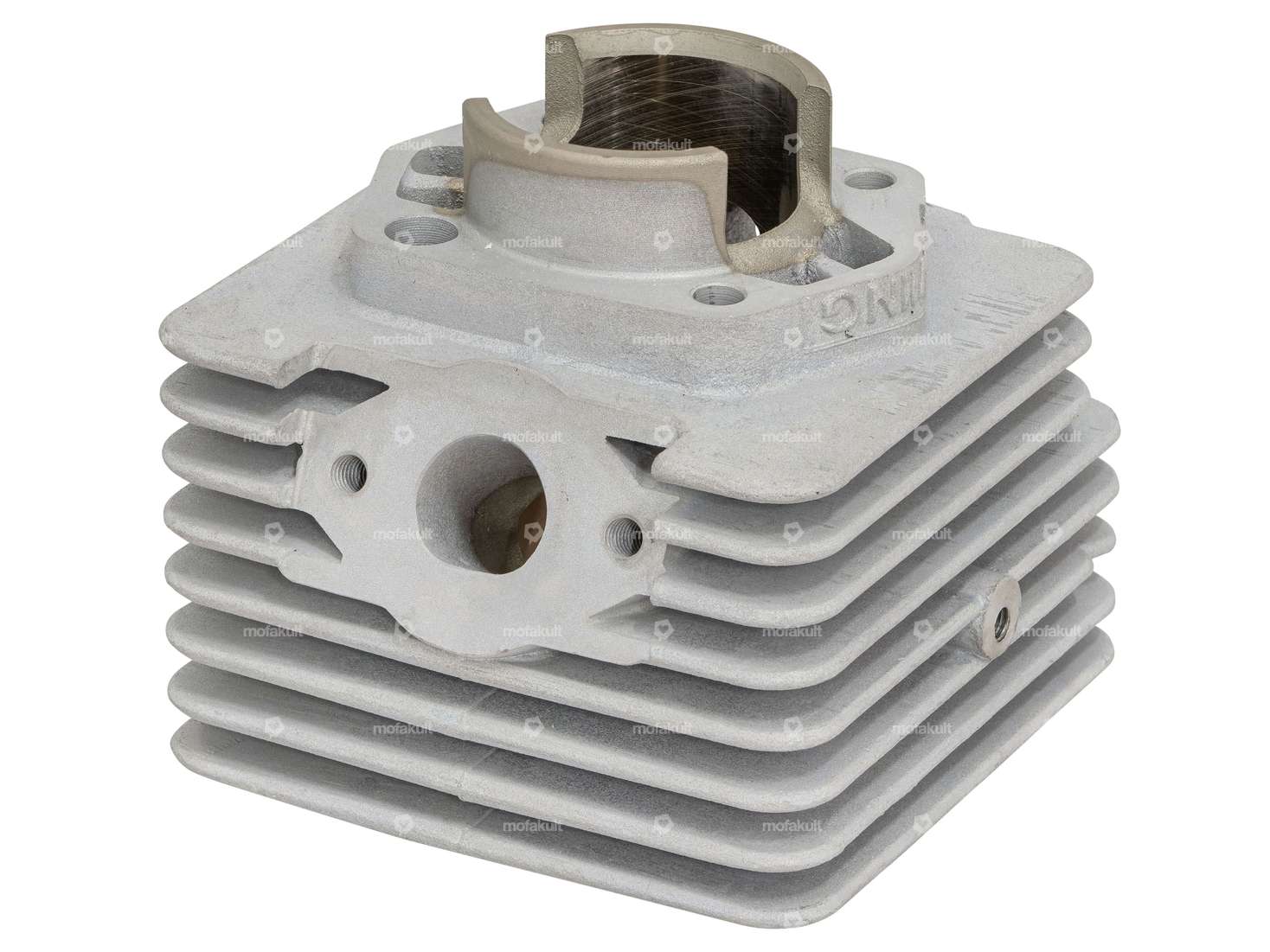

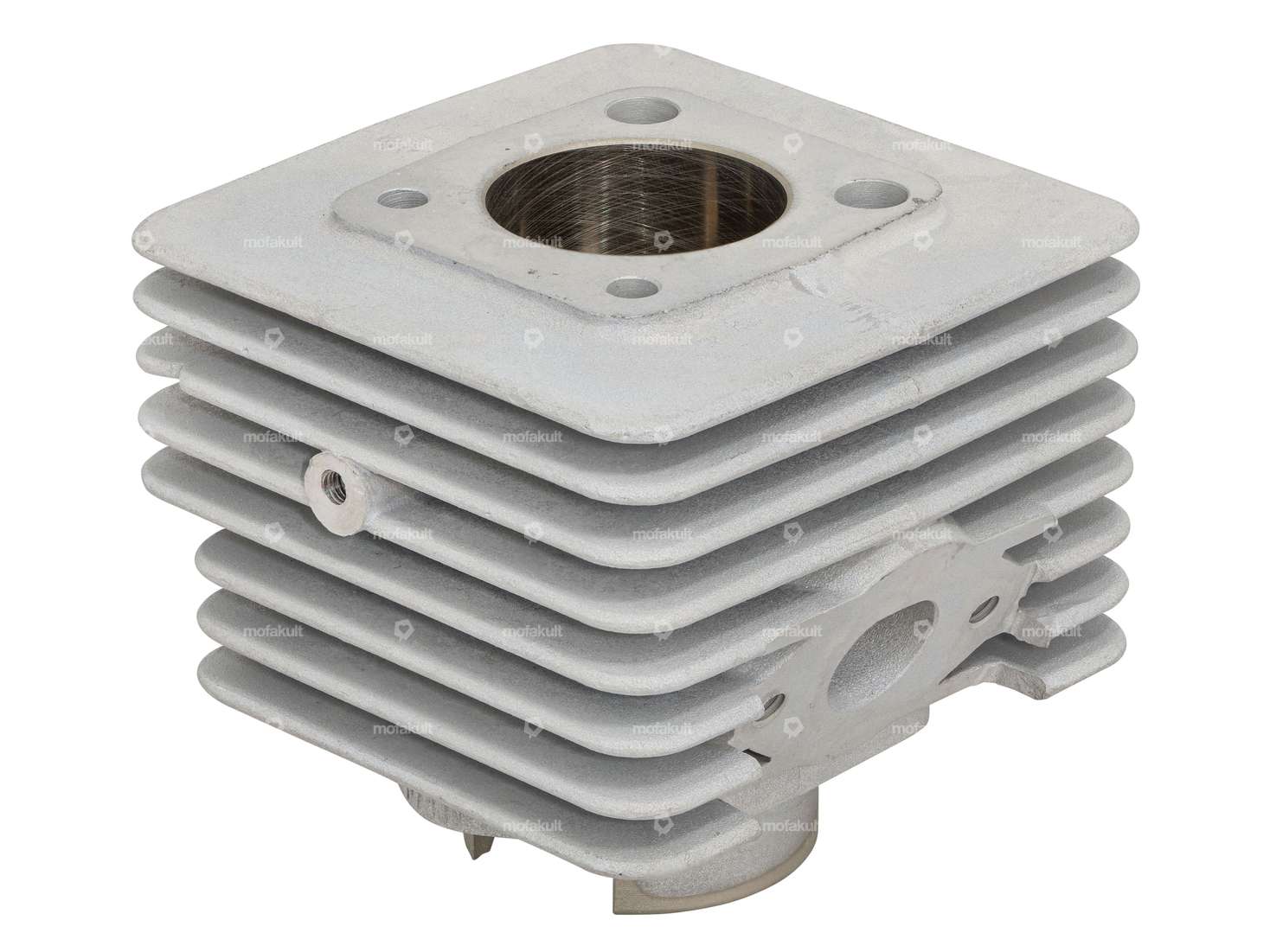

Originalgetreuer 39 mm Zylinder inkl. Kopf für dein Zündapp-Belmondo Mofa / Moped.
Passend zu Zündapp Belmondo Mofas, Zündapp Bergsteiger M25/M50 Mopeds, sowie Alpa Spezial 3000 bzw. Alpa Black River Kleinmotorräder, welche einen Zündapp Typ 247 Motor verbaut haben.
Der hochwertige Zylinder inkl. Zylinderkopf der Qualitätsmarke swiing® ingenious gepaart mit dem legendären VERTEX-Kolben in Erstausstatter-Qualität übertrifft garantiert alle Erwartungen und setzt neue Meilensteine in der Mofaszene.
Mit entsprechender Einstellung bringst du satte 1.6 PS aufs Hinterrad. Für jene, die etwas mehr Dampf haben möchten, können auf den 39 mm oder 44 mm Tuningzylinder ausweichen.
Folgende Attribute zeichnen den Zylinder aus:
- Nikasilbeschichtung für optimale Schmierung und Langlebigkeit

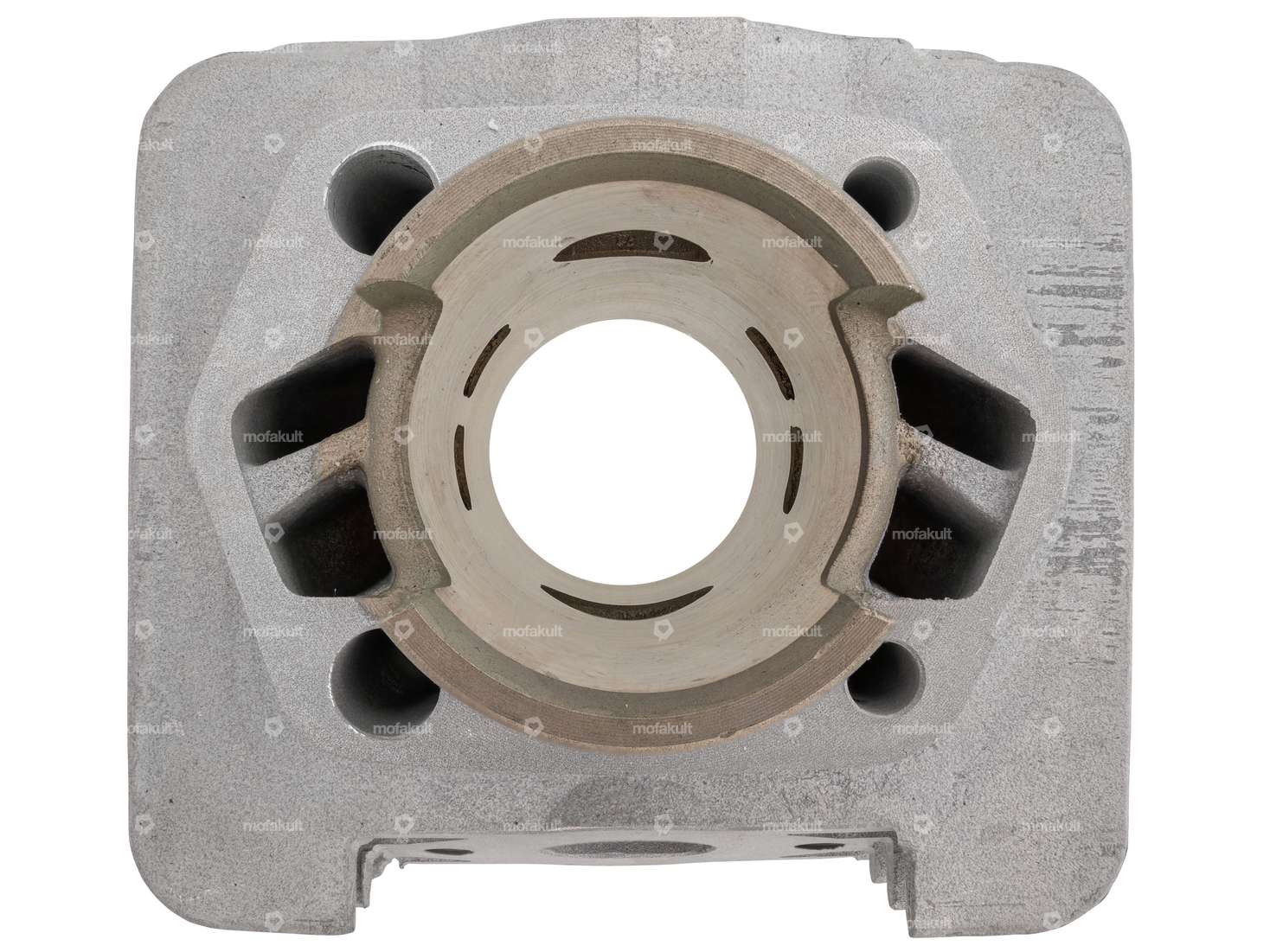

- geteilte Überströmkanäle für optimierten Gemischstrom
- Passung am Zylinderkopf für perfekte Führung
- porenreine Oberfläche
- sämtliche Dicht- und Anschlussflächen sind plangefräst
Sämtliche Hinweise zum Einbau / Einfahren des Zylinders werden im Video erläutert.

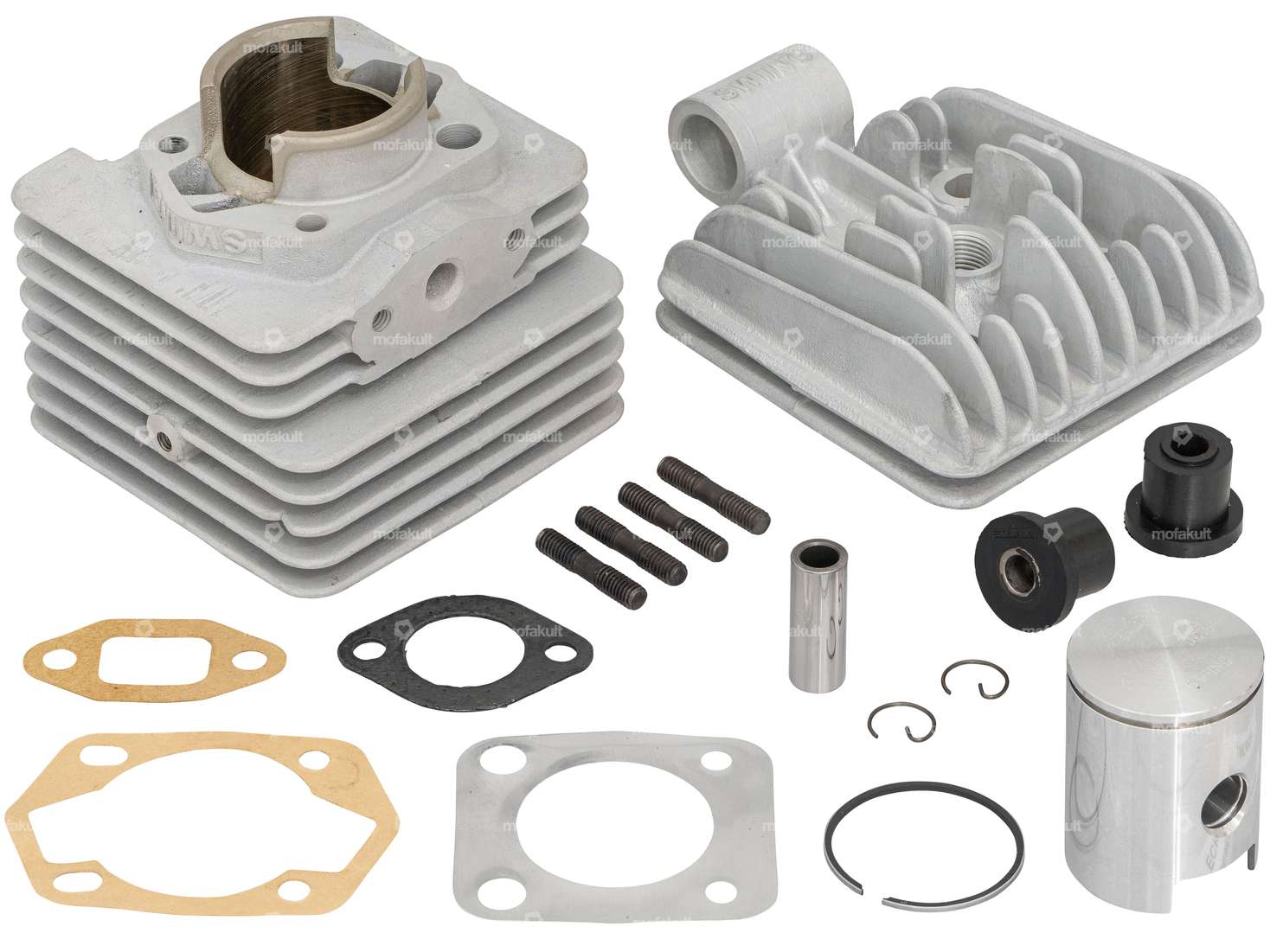

Wie abgebildet sind im Lieferumfang die beiden Silentblöcke für den Zylinderkopf, sowie hochwertige Stehbolzen für Ein- und Auslass enthalten.

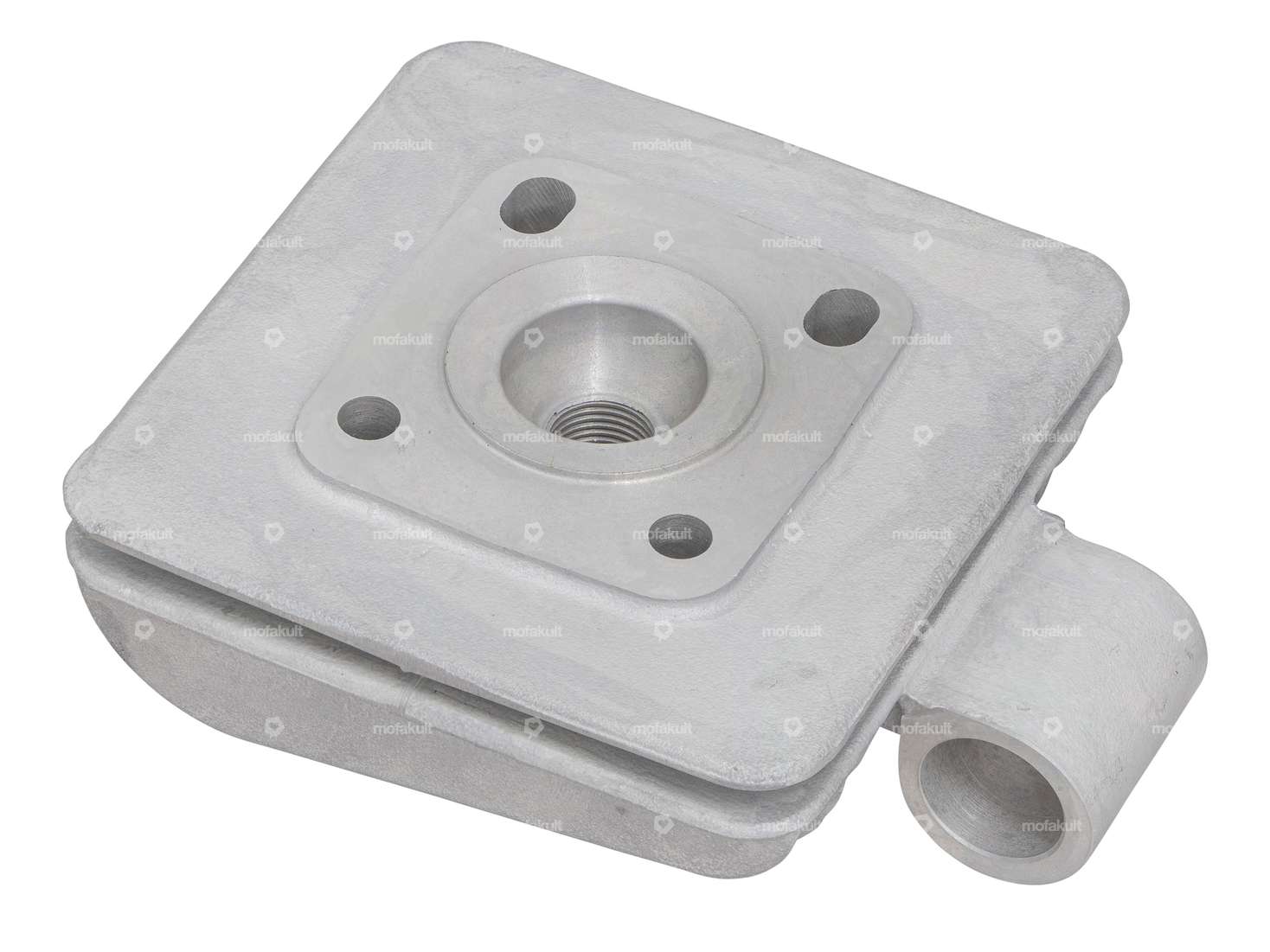

Bitte wähle im Auswahlfeld den gewünschten Zylinderkopf mit oder ohne Dekompression-Bohrung.
Hinweis: Die originalen Stehbolzen des Motorgehäuses sind aufgrund der Höhe des Zylinderkits zu kurz und müssen zwingend durch längere Bolzen (Art. 24319) ersetzt werden.
Bei Zündapp-Motoren mit einem 85 mm Kurzpleuel muss dieser für die Verwendung des Zylinders erst auf einen Langpleuel mit einer Länge von 91 mm (Mitte - Mitte) umgerüstet werden.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Lochabstand Auslass: 40 mm · Lochbild [mm]: 44 x 42 · Ø Einlass innen: 9.2 mm · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 18.5 mm · Hubraum: 50 ccm · Lochabstand Einlass: 40 mm · Auslassart: schräg · Gewinde Auslass: M6x1 (Standardgewinde) · Ø Zylinderhals: 48 mm · Anzahl Befestigungspunkte: 4 Stk. · Dekompressor: Nein · Getarnt: Nein · Gewinde Einlass: M6x1 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt · Nenndurchmesser: 39 mm
Ø Bund: 25.5 mm · Ø innen: 8.2 mm · Gesamtlänge: 21 mm · Ø aussen: 19 mm · Material: Gummi, Stahl · Hersteller: swiing® revival parts
| Hersteller | swiing® ingenious parts |
| Material | Aluminium |
| Getarnt | Nein |
| Oberfläche | sandgestrahlt |
| Hubraum | 50 ccm |
| Kurbelwellenhub | 42 mm |
| Nenndurchmesser | 39 mm |
| Ø Zylinderhals | 48 mm |
| Ø Einlass innen | 9.2 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Ø Kolbenbolzen (B) | 18.5 mm |
| Lochabstand Auslass | 40 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Lochabstand Einlass | 40 mm |
| Auslassart | schräg |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Lochbild [mm] | 44 x 42 |
| Zündapp | Belmondo (Typ 247-71) |
