Montageanleitung

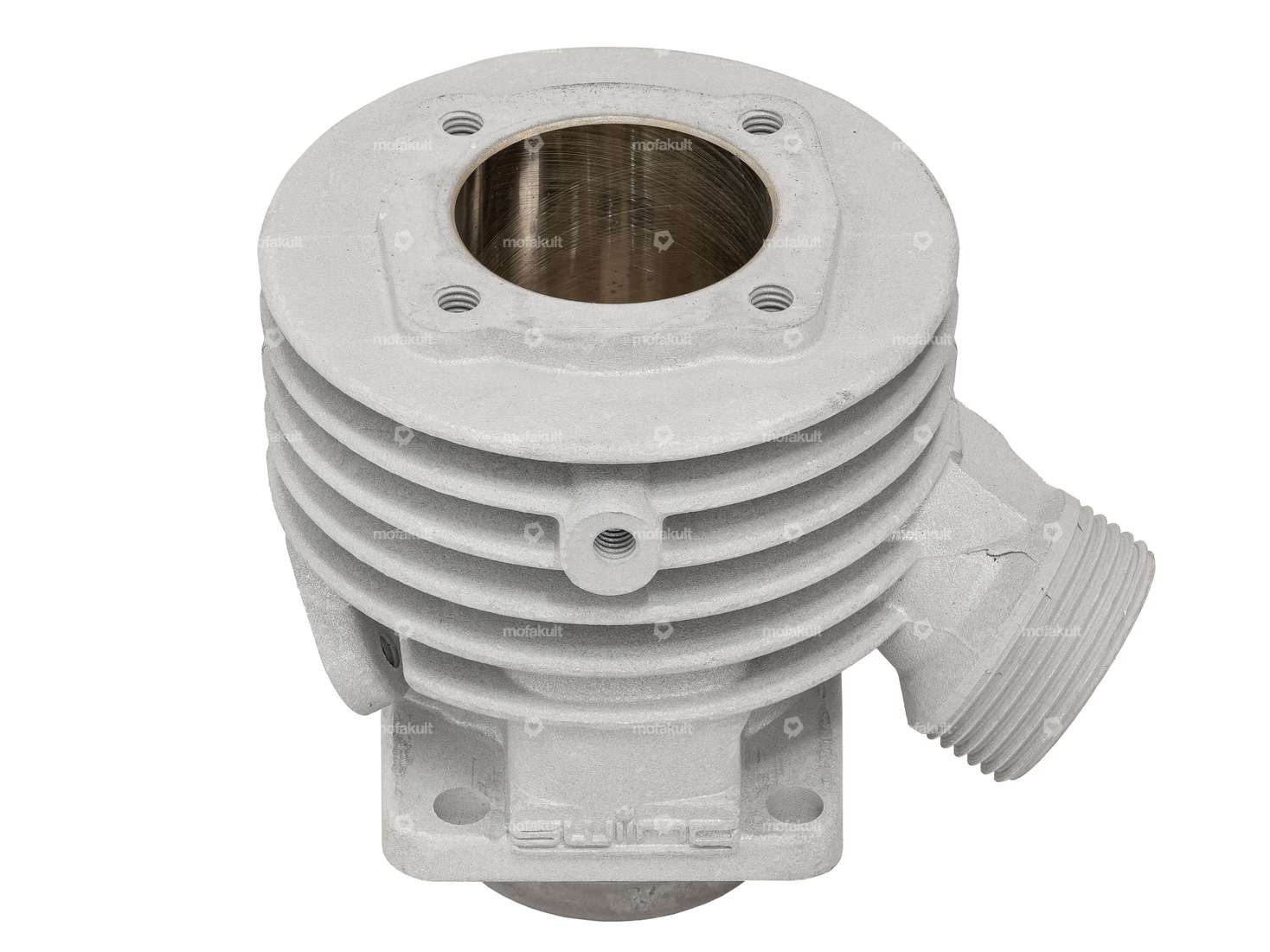

Es bricht eine neue Ära für alle 50/2-Fahrer-/innen an: erster schlitzgesteuerter 38 mm Racingzylinder aus Aluminium für Schweizer Sachs 50/2 (502) Motoren, welche unter anderem an folgenden Mofa / Moped Modellen verbaut wurden: Alpa, Caravelle, Comet, DKW, Eiger, Göricke, Hercules, Prior, Pony Junior, Rico, Rixe, Walco etc.
Der getunte Alu-Zylinder wurde während Jahren in der Schweiz entwickelt, getestet und ist nun endlich exklusiv bei uns erhältlich.

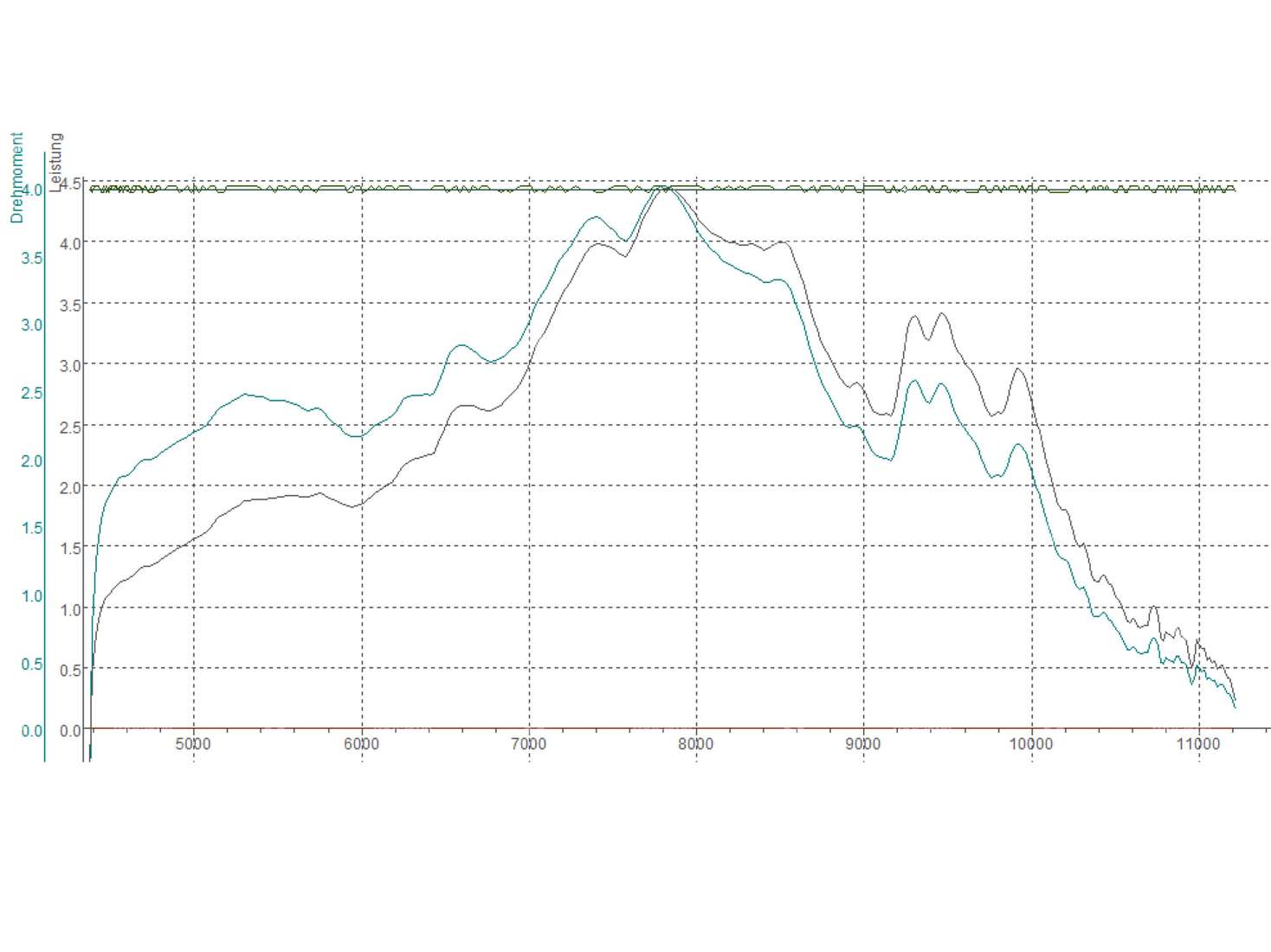

Trotz originalem Hubraum macht dieser Tuning-Kit dank optimierten Steuerzeiten, grösserem Einlass und Auslass sowie vergrösserten Überströmkanälen dein Oldie zum Kraftpaket mit 4.01 Nm und 4.5 PS am Hinterrad.
In Verbindung mit dem entsprechenden 13 mm SSB oder 16 mm SHA Vergaser mit Ansaugflansch und Resonanzauspuff ist im Vergleich zum Originalzylinder ein moderater Leistungszuwachs zu erwarten.
Eine Auswahl an leistungsvermehrenden sowie ergänzenden Anbauteilen findest du bei den Zubehörartikeln.

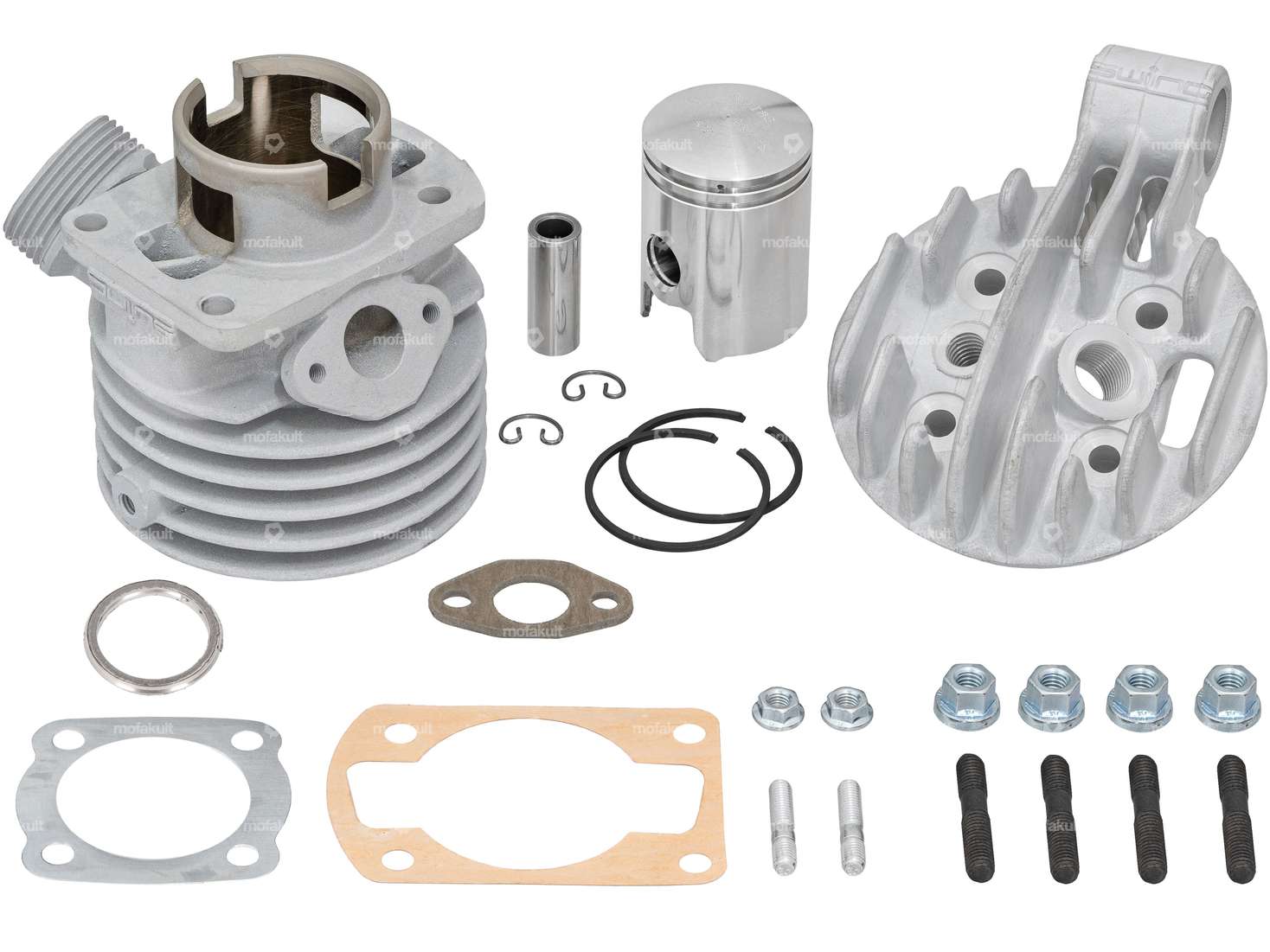

Im Lieferumfang sind Zylinder, Kolbenkit, Zylinderkopf, Dichtungssatz, Einlasssteh- sowie Zylinderkopfstehbolzen inkl. Spezialmuttern enthalten.

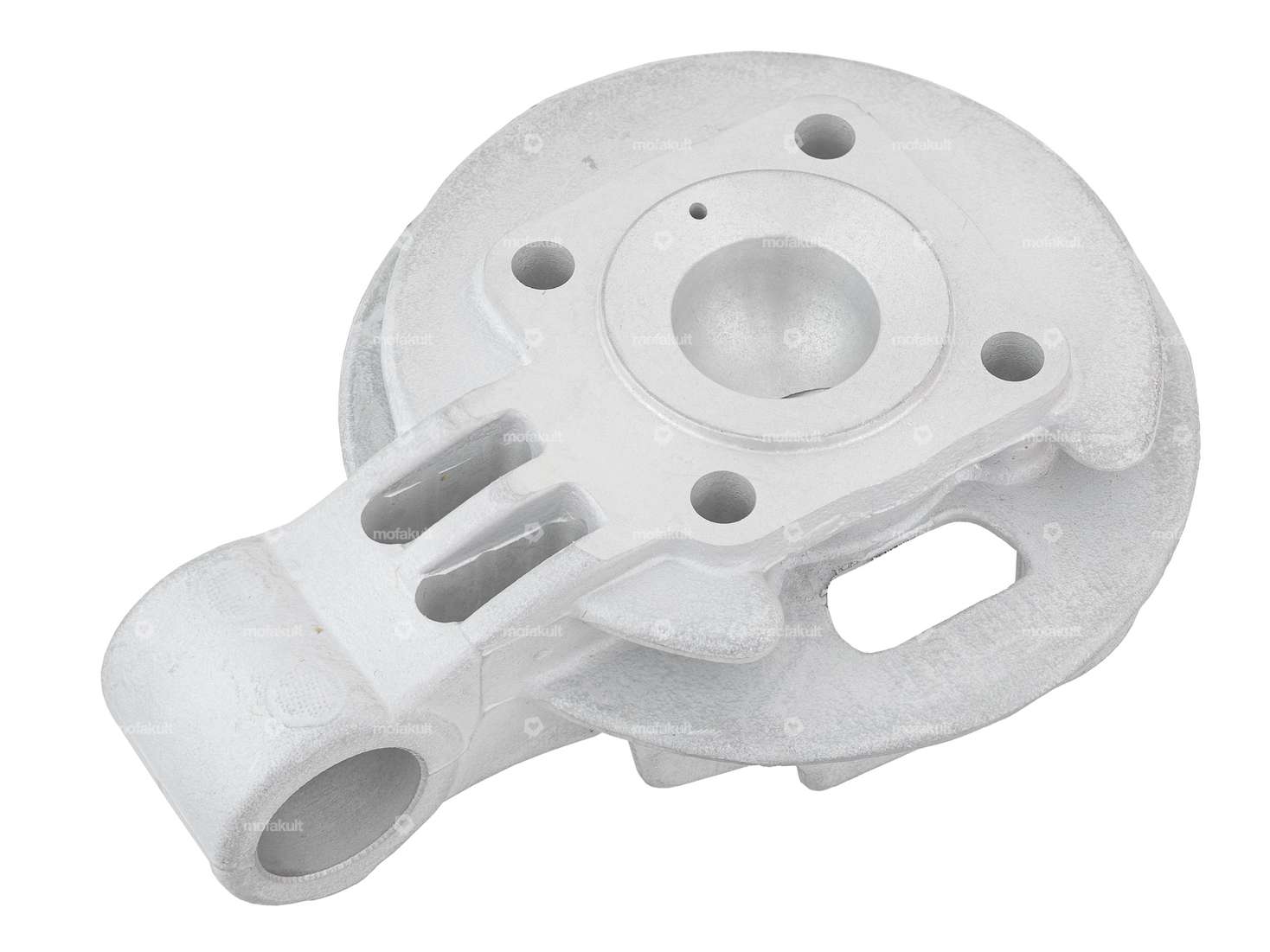

Der lediglich für Zylinder dieser Baureihe anwendbare Zylinderkopf ist mit einer Laufbahnzentrierung versehen. Damit wird sichergestellt, dass der Brennraum perfekt ausgerichtet ist und der Kolben nicht am OT ansteht.
Diese Attribute zeichnen den Zylinderkit aus:

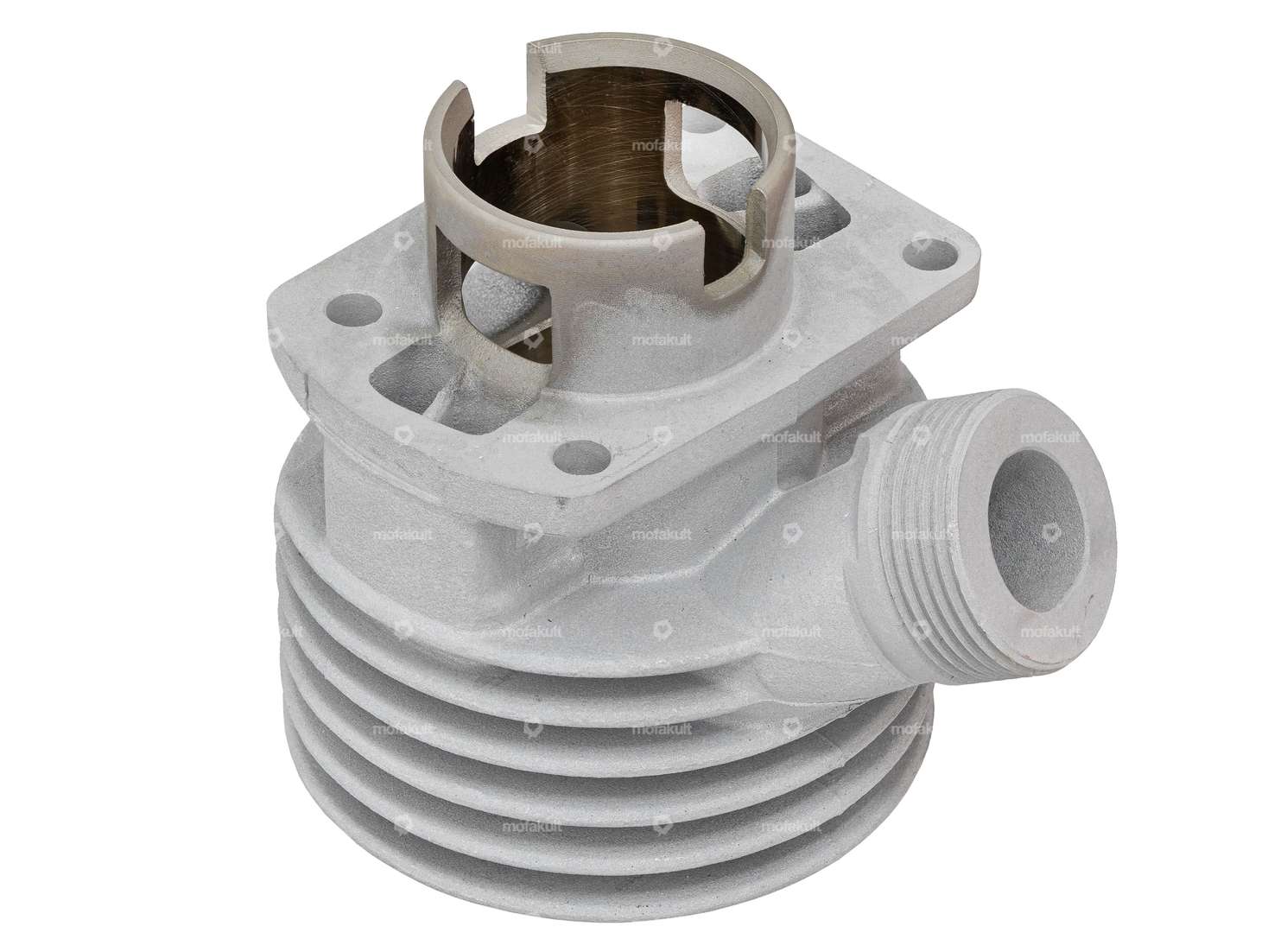

- Vergrössertes Einlass- und Auslassfenster, verbesserte Steuerzeiten

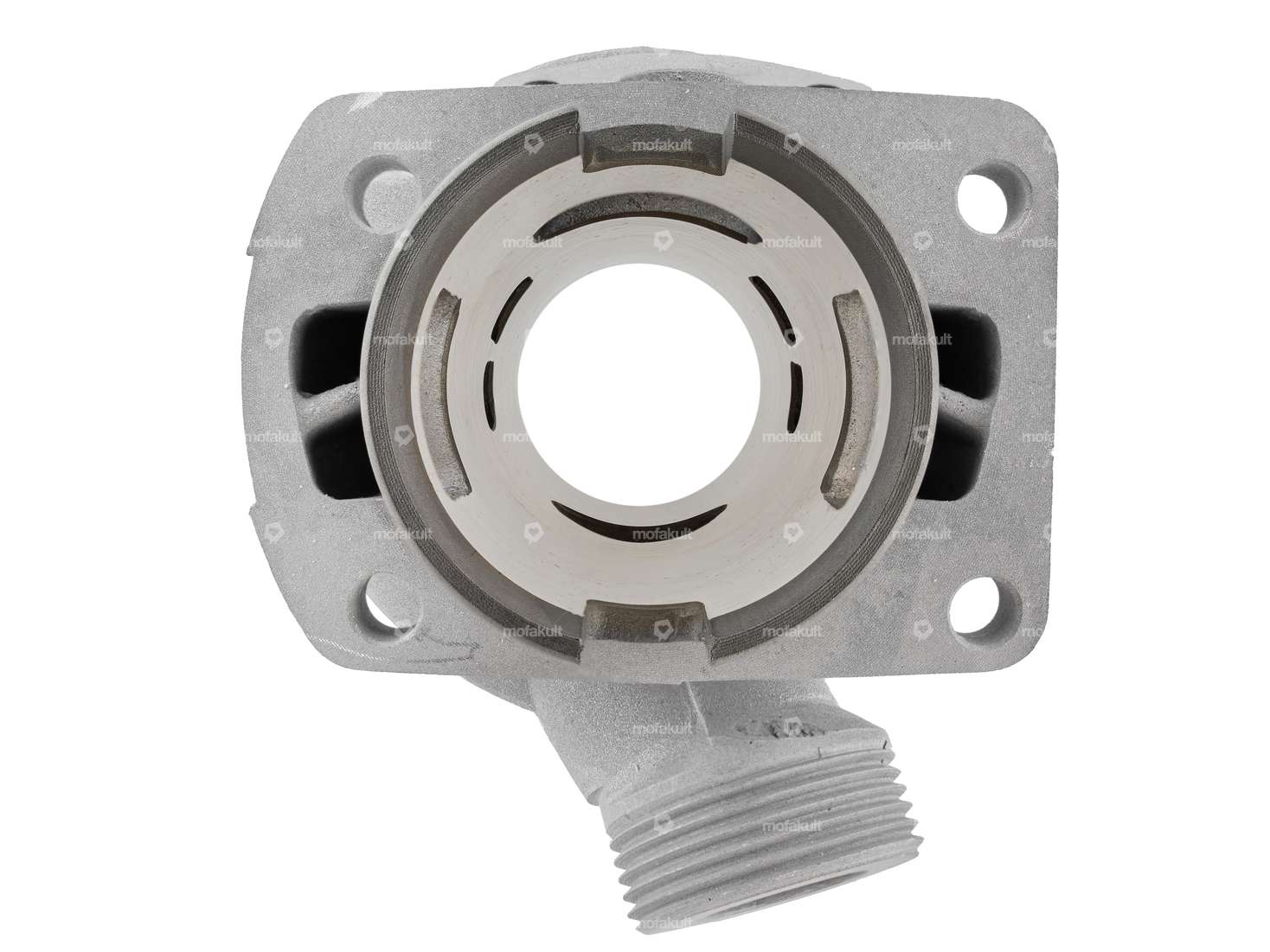

- Geteilte Überströmkanäle für optimierten Gemischstrom
- Angepasste Einströmwinkel der Überströmer
- porenfreie und absolut plane Oberfläche
- Nikasilbeschichtung sorgt für ruhigen Lauf, optimale Wärmeabgabe sowie eine lange Lebensdauer
- Originaler Auspuffanschluss mit M35 x 2 Überwurfmutter
Wir empfehlen, folgende Vorkehrungen zu treffen:
- Der Zylinder sollte mit teilsynthetischem Mischöl im Verhältnis 1:33 (3%) während der ersten Tankfüllung bei maximal 5000 U/min eingefahren werden
- Die Zylinderkopfstehbolzen sollten mit Loctite Fügekleber in den Zylinder eingeklebt werden
- Für die optimale Zentrierung und erleichternden Montage des Zylinderfusses empfehlen wir die Verwendung des M5/M6 Spezial - Stehbolzensets, da je nach Fertigungstoleranzen die Montage mit den alten M6 Muttern ein wenig knapp ausfällt.
Sämtliche erwähnten Artikel sind bei den Zubehörartikeln aufgeführt.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Ø Auslass innen: 19.8 mm · Lochbild [mm]: 60 x 40 / 37 x 37 · Ø Einlass innen: 15.1 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 50 ccm · Lochabstand Einlass: 31 mm · Auslassart: schräg · Gewinde Auslass: M35x2 (Standardgewinde) · Ø Zylinderhals: 44.9 mm · Anzahl Befestigungspunkte: 8 Stk. · Anwendungsbereich: Tuning · Dekompressor: Nein · Getarnt: Nein · Gewinde Einlass: M5x0.8 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Aluminium · Nenndurchmesser: 38 mm
Kerzengewinde: kurz · Ø Schraubenaufnahme: 6.7 mm · Ø aussen: 95 mm · Höhe: 46.7 mm · Anzahl Befestigungspunkte: 5 Stk. · Anwendungsbereich: Tuning · Dekompressor: M10x1.5 · Getarnt: Nein · Lochbild [mm]: 37 x 37 · Ø Zylinder: 38 - 41 mm · Gesamtlänge: 125.6 mm · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt
| Nenndurchmesser | 38 mm |
| Hersteller | swiing® ingenious parts |
| Getarnt | Nein |
| Material | Aluminium |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 42 mm |
| Hubraum | 50 ccm |
| Lochabstand Einlass | 31 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Lochbild [mm] | 60 x 40 |
| Gewinde Einlass | M5x0.8 (Standardgewinde) |
| Auslassart | Überwurfmutter |
| Gewinde Auslass | M35x2 (Standardgewinde) |
| Anwendungsbereich | Racing |
| Sachs | 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) |
