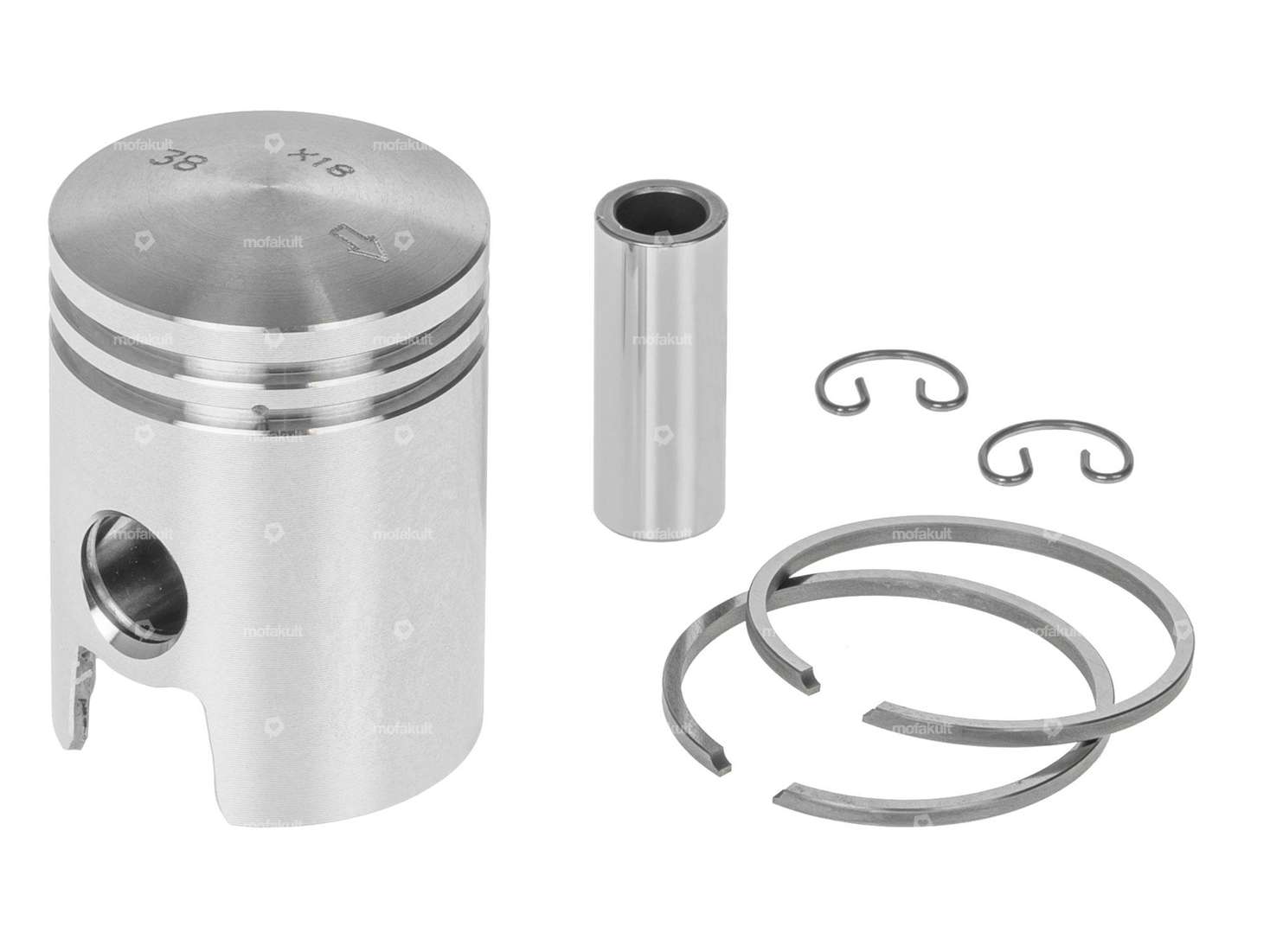

38.6 mm Übermass-Kolben mit 2 Stück 2 mm Rechteck-Kolbenringen mit Flankensicherung (FS) passend zu Sachs 502, 50/2, 503 2AL, AAL, 2BL, ABL CH.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Der Kolben wird für gebohrte und aufgehonte Zylinder verwendet.
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenringe, Kolbenbolzensicherungen etc. findest du bei den Zubehörartikeln.
Originale Ersatzteilnummer: A2774
Qualitätsprodukt des italienischen Herstellers Meteor.
Nenndurchmesser | 38 mm |
Hersteller | Meteor |
Ø aussen Kolben (A) | 38.55 mm |
Kompressionshöhe (C) | 28 mm |
Wölbung (D) | 3 mm |
Gesamthöhe Kolben (E) | 53 mm |
Anzahl Kolbenringe (F) | 2 Stk. |
Kolbenringform | Rechteck-Ring |
Kolbenringstoss | Flankensicherung (FS) |
Ø Kolbenbolzen (B) | 12 mm |
Höhe Kolbenring | 2 mm |
Kolbengewicht | 84 g |
Pony OEM-Nr. | A2774, A4359 |
Sachs OEM-Nr. | 0286 377 012, 0286 378 006 |
Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 503 - AAL, ABL, 2AL / 2BL |
