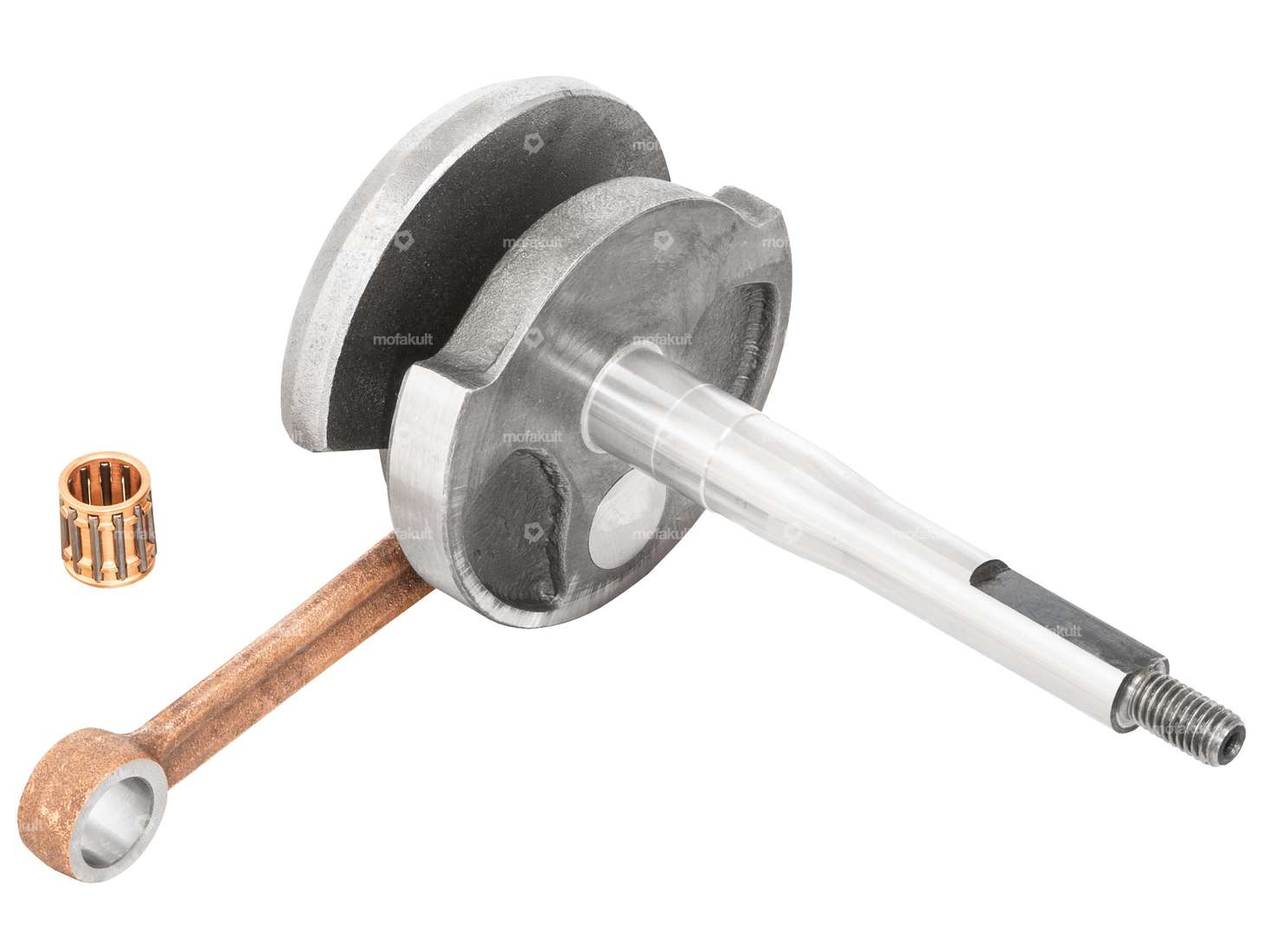

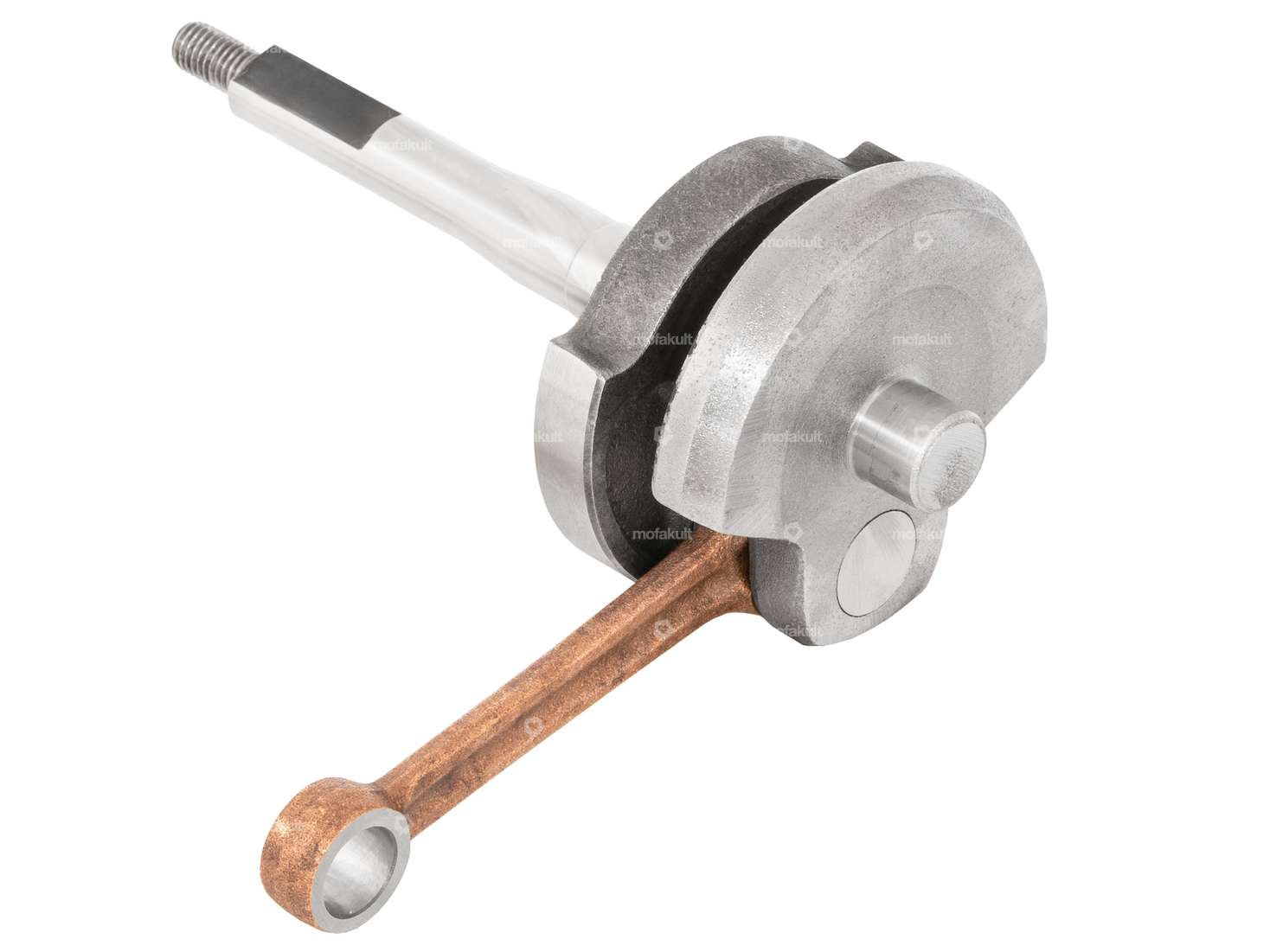

Kurbelwelle passend zu sämtlichen Piaggio Mofa & Moped Modellen (Ciao, Si, Bravo, Boxer, Grillo).
Diese feingewuchtete Kurbelwelle passt zu sämtlichen Zylindern mit 10 mm Kolbenbolzen und überzeugt durch ihre hochwertige Verarbeitung.

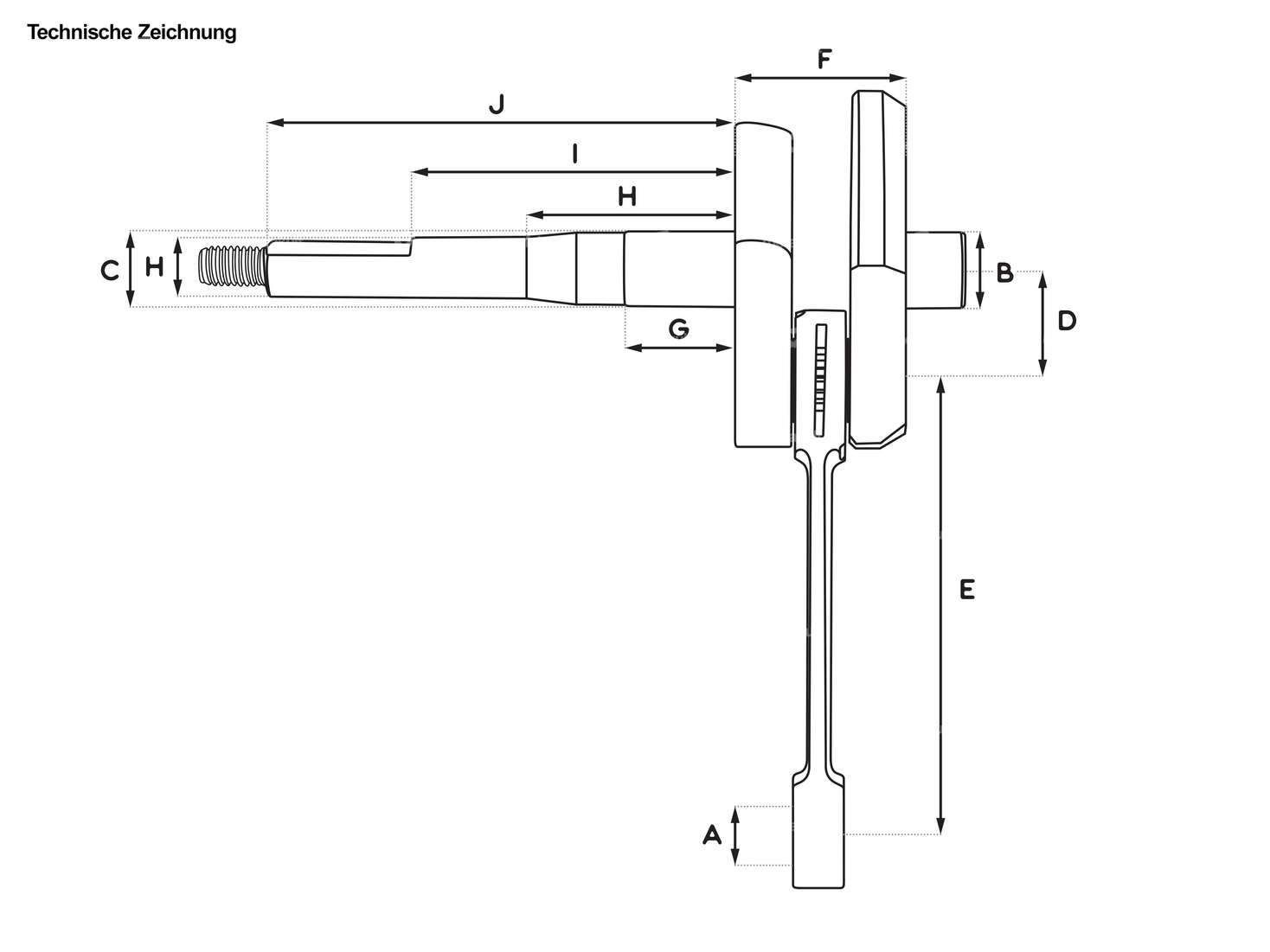

Pleuelauge (A): 13.0 mm
Ø Lagersitz rechts (B): 15.0 mm
Ø Lagersitz Zündseite (C): 15.0 mm
Hub (2xD): 43.0 mm
Pleuellänge (E): 87.0 mm
Breite Kurbelwangen (F): 33.0 mm
1. Absatz (G): 21.0 mm
2. Absatz (H): 44.0 mm
3. Absatz (I): 63.5 mm
Gesamtlänge Kurbelzapfen Zündseite (J): 90.0 mm
Ø Vario / Kupplungszapfen (H): 12.0 mm
Dimension Nadellager: Ø 10 / 13 x 14.2 mm (axe 10)
Gewinde: M8 x 1.25 mm
Hinweis: Für die Montage muss zwischen der Standardkurbelwelle und dessen Hauptlagern je eine 16 x 0.5 mm Passscheibe eingelegt werden.
Prüfe bei der Montage, ob das Polrad sauber auf dem Konus sitzt. Je nach Charge der Kurbelwelle oder verwendetem Polrad muss der Keil ein wenig angepasst werden.
Die entsprechenden Distanzscheiben findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Mazzucchelli.
Originale Piaggio-Ersatzteilnummer: 1841545
| Dimension Nadellager | 10 / 13 x 14.2 mm (axe 10) |
| Hersteller | Mazzucchelli |
| Wangenart | standard |
| Kurbelwellenhub | 43 mm |
| Ø Kupplungszapfen / Variozapfen | 12 mm |
| Ø Kolbenbolzen (B) | 10 mm |
| Pleuellänge Mitte-Mitte | 87 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 90 mm, 106 mm |
| Gewindelänge | 16 mm |
| Ø Kurbelwangen | 69.7 mm |
| Gewindeart | M8x1.25 (Standardgewinde) |
| Ø Pleuelauge | 13 mm |
| Lagersitz rechts | 15 mm |
| Gewicht | 695 g |
| Material | Stahl |
| Ø Lagersitz (zündungsseitig) | 15 mm |
| Anwendungsbereich | Standard, Original |
| Breite Kurbelwangen | 33 mm |
| Länge 1. Absatz | 21 mm |
| Länge 2. Absatz | 44 mm |
| Länge 3. Absatz | 63.5 mm |
| Ø 1. Absatz (kupplungsseitig) | 15 mm |
| Ø 2. Absatz (kupplungsseitig) | 14.4 mm |
| Ø 3. Absatz (kupplungsseitig) | 12 mm |
| Einlasssteuerzeit | 130 ° |
| Steuerzeit vor O.T | 77 ° |
| Steuerzeit nach O.T | 53 ° |
| Anzahl Gänge | 1 Stk. |
| Piaggio | Ciao - P , SC , PX , C24 Si Bravo / Super Bravo Boxer Grillo |
