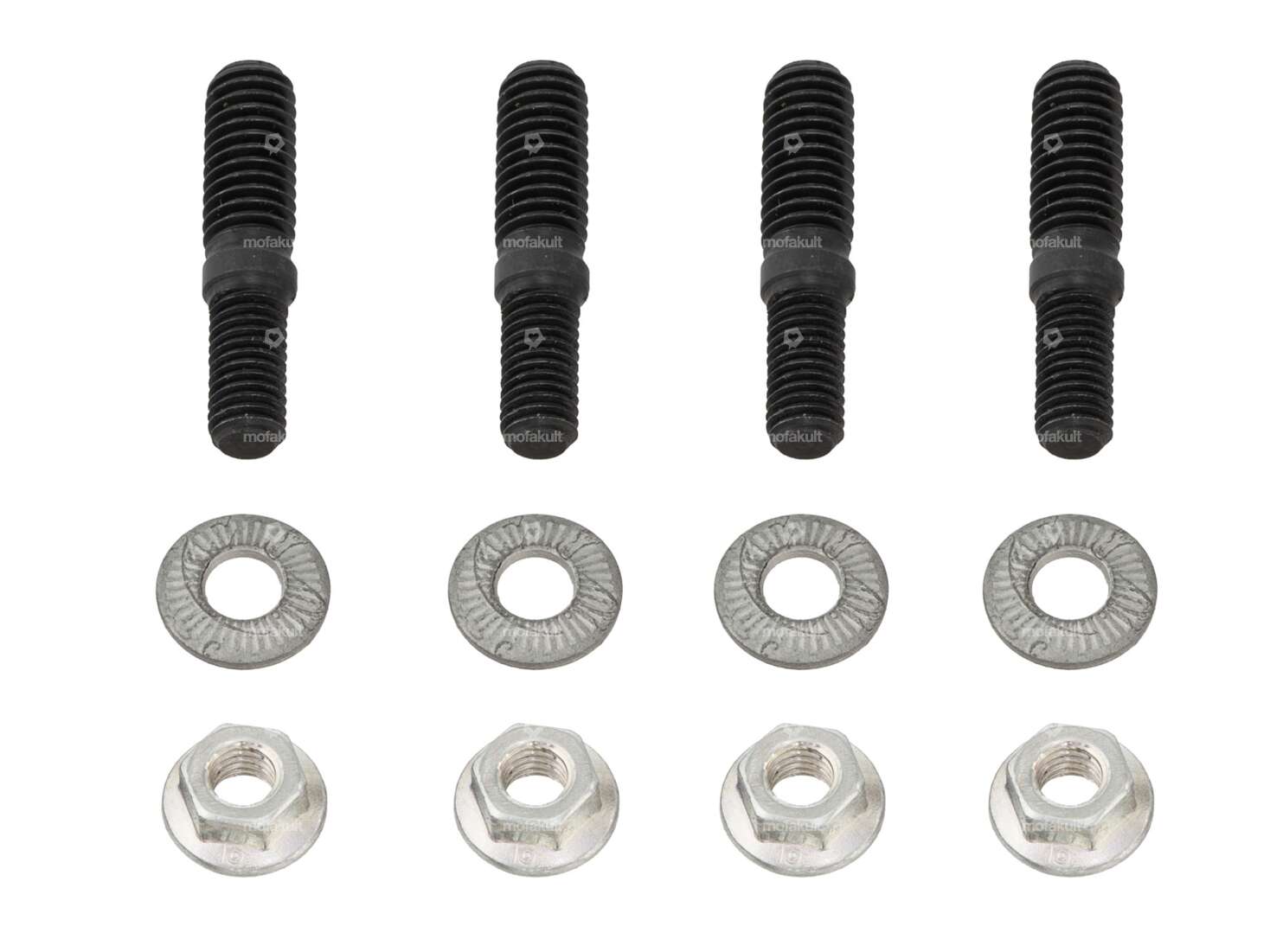

Spezial-Stehbolzenset (Zentrierhülsen) für Sachs 502, 50/2, 50/3, 50/4, 503, 504 Mofas, Mopeds und Kleinmotorräder.
Aufgrund des Schaftes in der Mitte wird der Zylinder optimal geführt und zentriert.
Aufgrund der kleinen Schlüsselweite kann die Mutter auch bei schwer zugänglichen Stellen am Zylinderfuss kinderleicht montiert werden.
Mit der erhöhten Zugfestigkeit wird der Unterschied des Gewindedurchmessers wieder ausgeglichen.
Zentrierbolzen
Länge: 27 mm
Ø Schaft: 6.1 mm
Gewinde: M6 / M5
Gewindelänge: 14 / 10 mm
Festigkeit Stehbolzen: 12.9
Muttern
Gewinde: M5
Höhe: 5 mm
Schlüsselweite: 8 mm 6-Kant
Festigkeitsklasse: 10
Material: Stahl, verzinkt
Unterlegscheiben
Ø innen: 5.2 mm
Ø aussen: 12 mm
Höhe: 1.4 mm
Material: Stahl, verzinkt
Hinweis: Je nach Fertigungstoleranzen des Zylinders ist es möglich, dass eine Unterlegscheibe entfernt werden muss, damit die Mutter korrekt angezogen werden kann.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
| Durchmesser | 6 mm |
| Hersteller | swiing® ingenious parts |
| Material | Stahl |
| Oberfläche | brüniert, verzinkt (blau) |
| Gesamtlänge | 27.3 mm |
| Antrieb | Aussensechskant |
| Gewindeart | M6x1 (Standardgewinde), M5x0.8 (Standardgewinde) |
| Schlüsselweite SW | 8 mm |
| Festigkeitsklasse | 12.9, 10 |
| Gewindelänge | 14 mm, 9.5 mm |
| Universal | |
| Sachs | 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - AAL, ABL, 2AL / 2BL |
