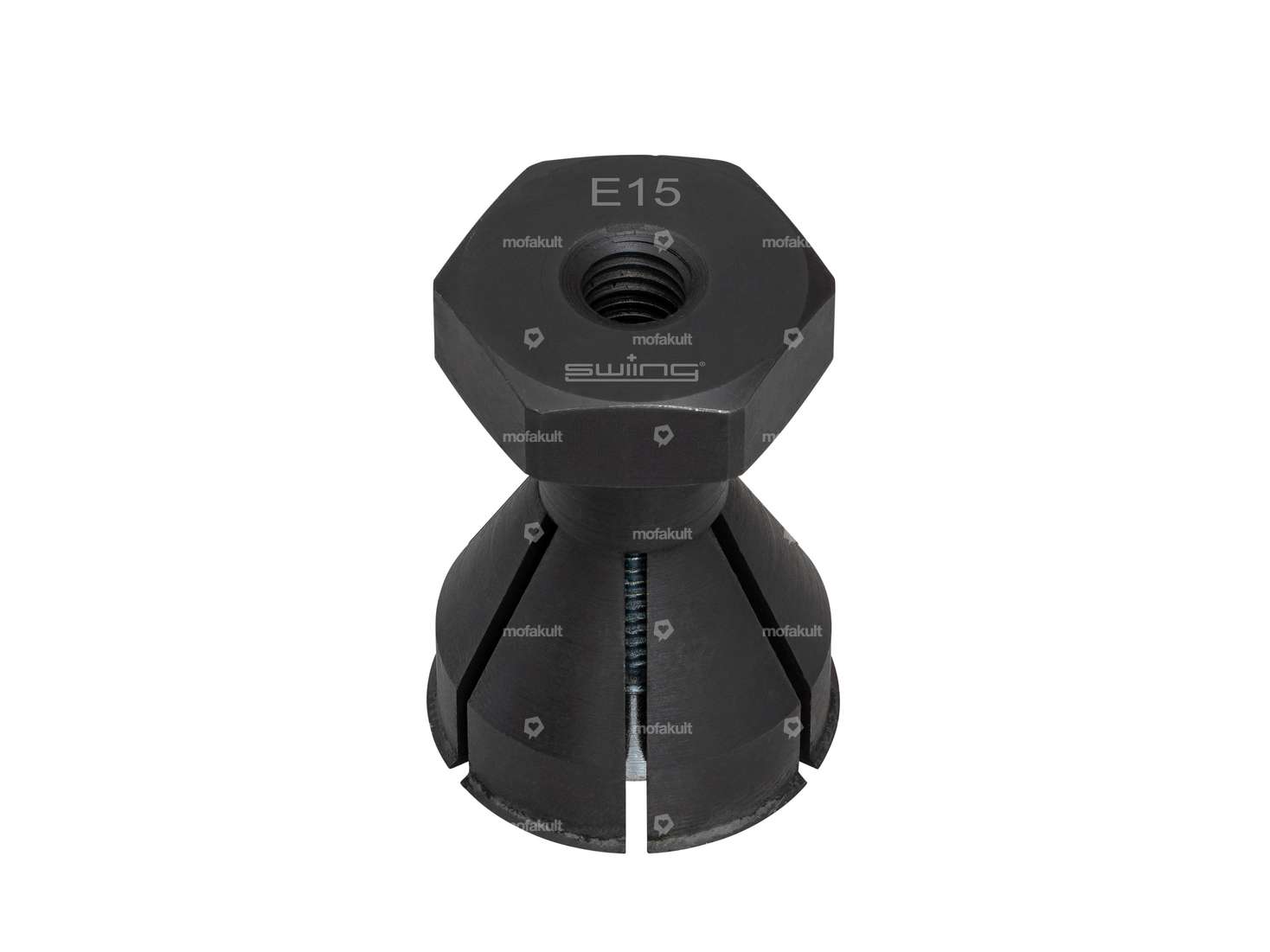

Lagerabzieher, um den Aussenring von E15 Schulterkugellager aus dem Motorengehäuse auszuziehen. Diese Schulterlager wurden bei Mofas, Mopeds, Mokicks und Kleinkrafträdern der Marken Sachs 502, 50/2, DKW und Hercules verwendet.

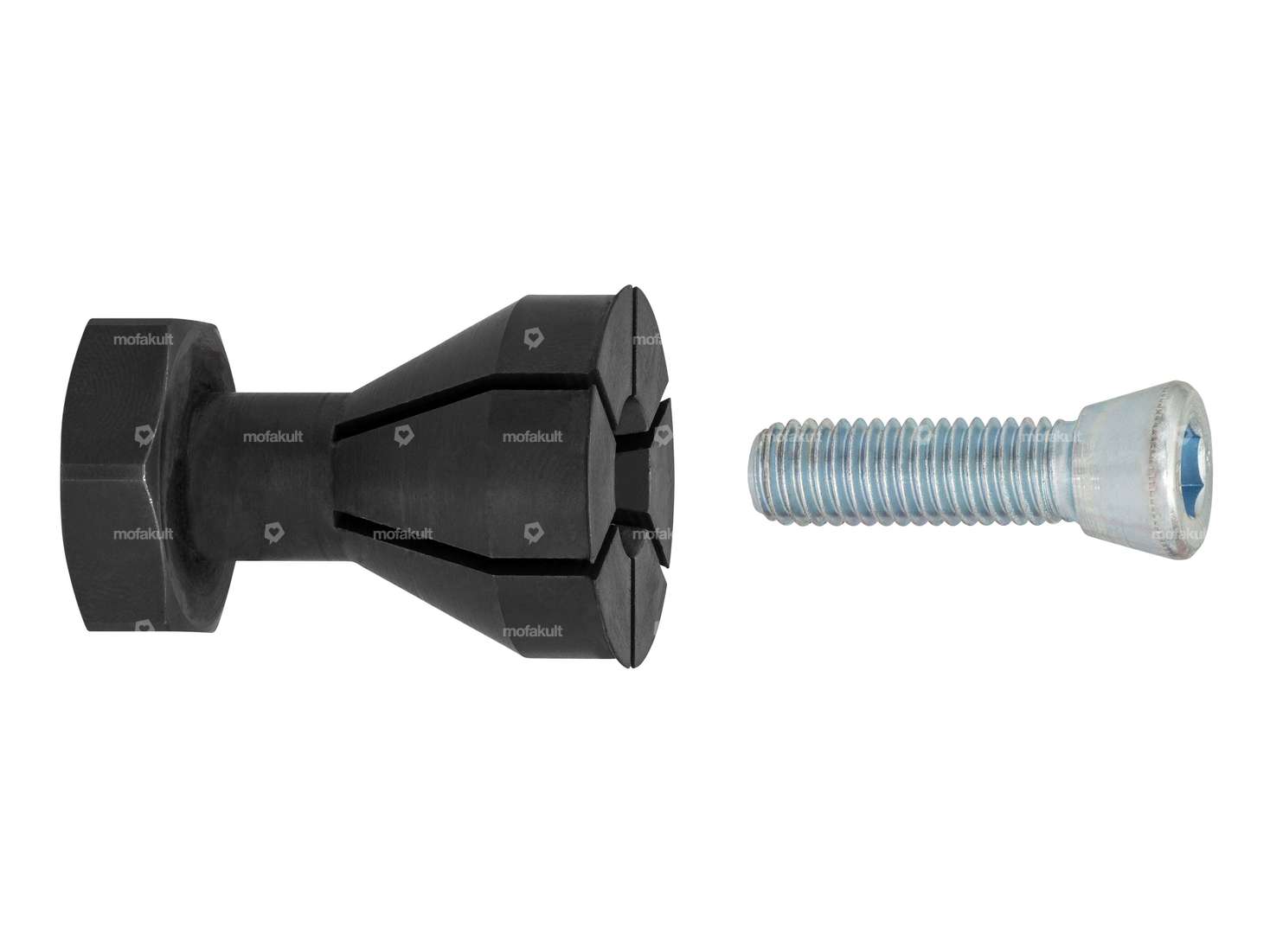

Mit der Spezialschraube wird der durch Gasnitrieren gehärteten Stahl-Abzieher gespreizt und der Aussenring dadurch geklemmt.

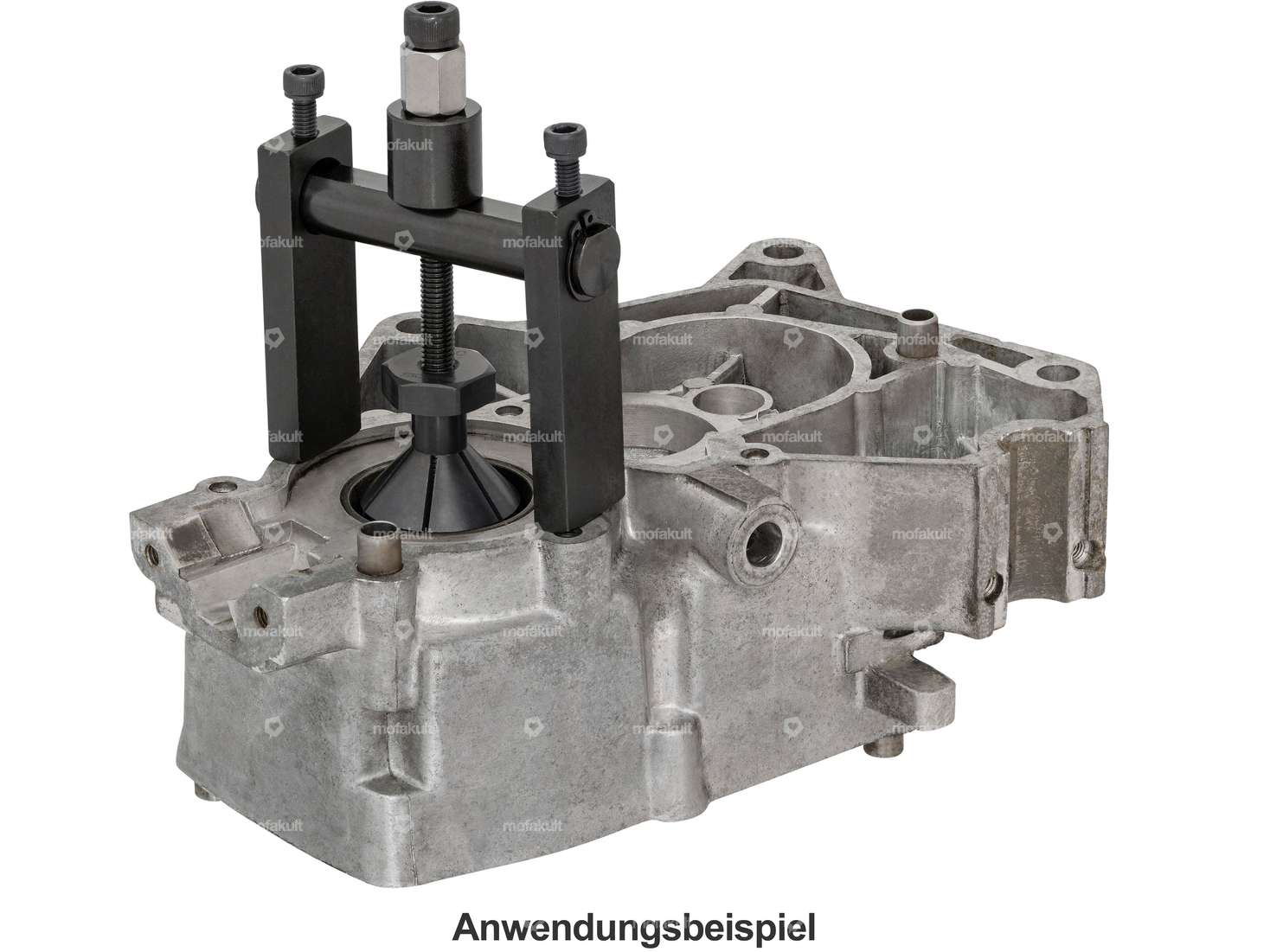

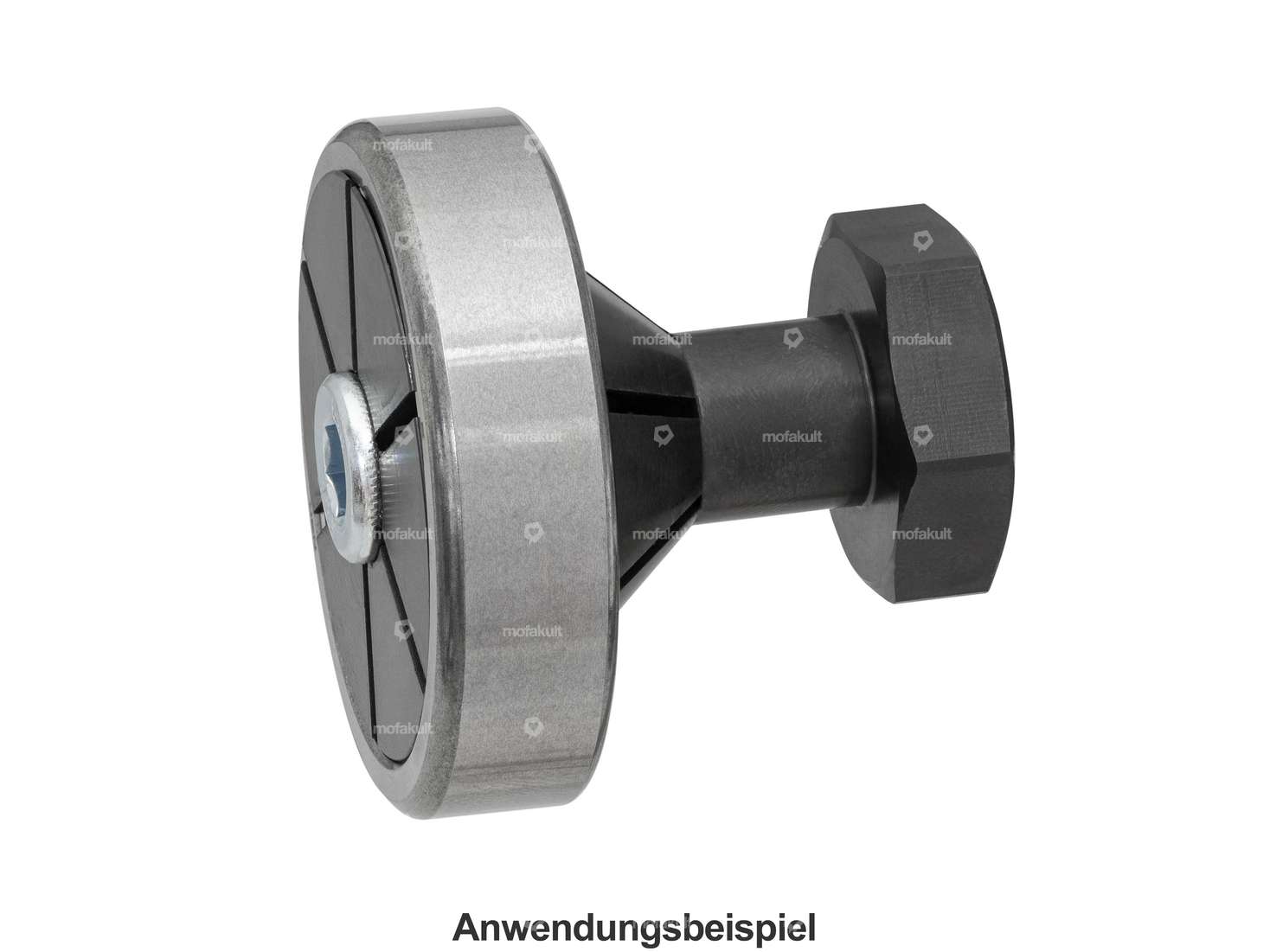

Nun kann mittels eines Innenlagerabziehers der fixierte Aussenring aus dem Gehäuse gezogen werden (siehe Abbildung 3 und 4).
Ø aussen: 29 mm
Lagertyp: E15
Ø Lagerschale aussen: 35 mm
Gewinde: M8
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
Hersteller | swiing® ingenious parts |
Material | Stahl |
Ø aussen | 29 mm |
Anwendungsbereich | Spezialwerkzeug |
Passend für folgende Modelle
Universal | |
Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 |
