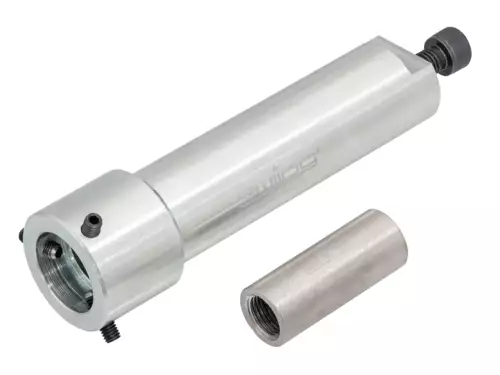

Lagerabzieher für E20 Schulterkugellager.

Diese Schulterlager wurden unter anderem bei Puch X30 NG-2AH, X30 N-2AH, Puch Maxi S-2A und Puch Supermaxi LG2 Mofas mit ZA50-Motor verbaut.
Mit den drei Gewindestiften wird der Innenring fixiert und mittels obenliegender Schraube von der Kurbelwelle gezogen.

Ø innen (Lager): 29 mm
Ø innen (Bohrung): 23 mm
Ø aussen (Lager): 29 mm
Ø aussen (Bohrung): 43 mm
Ø aussen (Schutzhülse): 21.8 mm
Tiefe Lageraufnahme: 12 mm
Gesamtlänge: 200 mm
Länge Schutzhülse: 54.7 mm

Zum Schutz der Kurbelwelle wird die beiliegende Gewindebüchse auf die Kurbelwelle geschraubt.

Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.

Details

Ab­zieh­scha­leE20
Spann­tie­fe12 mm
Schlüs­sel­wei­te (Ab­zug)22 mm
Her­stel­lerswi­in­g® in­ge­nious parts
Ma­te­ri­alStahl
Ober­flä­chever­zinkt
An­zahl Be­stand­tei­le2 Stk
Ge­win­de­artM10x1.5 (Stan­dard­ge­win­de)
Schlüs­sel­wei­te Schrau­be8 mm
An­wen­dungs­be­reich(De-) Mon­ta­ge­werk­zeug

Passend für folgende Modelle

Puch

ZA50 (Fahrt­wind­ge­kühlt)

ZA50 (Ge­blä­se­ge­kühlt)

Universal · Puch

24139

swi­in­g® in­ge­nious Ab­zie­her E20 Schul­ter­la­ger | Puch
