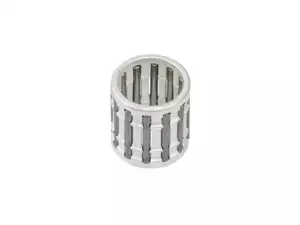

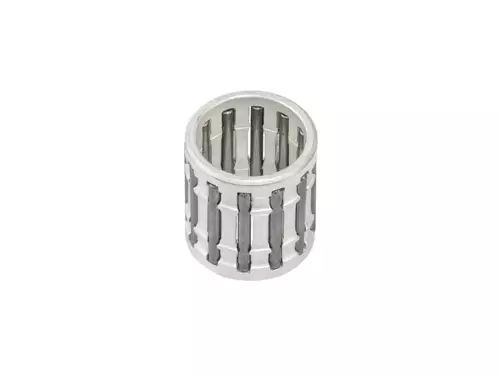

Nadelkranz für diverse Kurbelwellen ohne Gleitbüchse / Pleuelbüchse z.B. Sachs 503, Beta 521, Sachs 504, Puch Maxi S/N, Puch X30 NS/NL, Puch Supermaxi LG1/LG2, Zündapp Belmondo etc.
Dieses Racing-Lager ist 2 mm breiter als das originale Nadellager und ist deshalb besonders für grosse Belastungen ausgelegt.
Die Rollen sind in einen Silberkäfig eingelassen. Der versilberte Lagerkäfig bringt folgende Vorteile mit sich:
- Ölfilm hält besser an der Oberfläche
- bessere Wärmeabgabe
- geringere Verschleisseigenschaften
Masse:
- Ø innen: 12 mm
- Ø aussen: 15 mm
- Breite: 16.2 mm
Achtung: Bei Kurbelwellen, auf denen eine original Pleuelbüchse verbaut ist, kann nachträglich kein Nadellager eingesetzt werden.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
| Lagerkäfig | Silberkäfig |
| Hersteller | swiing® ingenious parts |
| Lagerart | Nadellagerkranz |
| Ø innen | 12 mm |
| Ø aussen | 15 mm |
| Breite | 16.2 mm |
| Dimension Nadellager | 12/15 x 16.2 |
| Tomos OEM-Nr. | 035548 |
Passend für folgende Modelle
| Universal | |
| Puch | E50 ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
| Sachs | |
| Pony / Cilo (Beta 521 & 512) | Beta 512 Beta diverse Beta 521 (Motor) |
| Zündapp Belmondo | |
| Tomos | |
| Bye Bike | |
| Alpa Chopper / Turbo | |
| Cilo | |
| DKW |
| Fantic | Issimo |
| Garelli | |
| Honda | |
| ILO / JLO | |
| Kreidler | Flory MF Florett |
| Malaguti | |
| MBK | |
| Miele | |
| Monark | |
| Peugeot | |
| Victoria | |
| Yamaha | |
| Zündapp | 434 Fahrgestell (Bergsteiger) 278 Motor |
